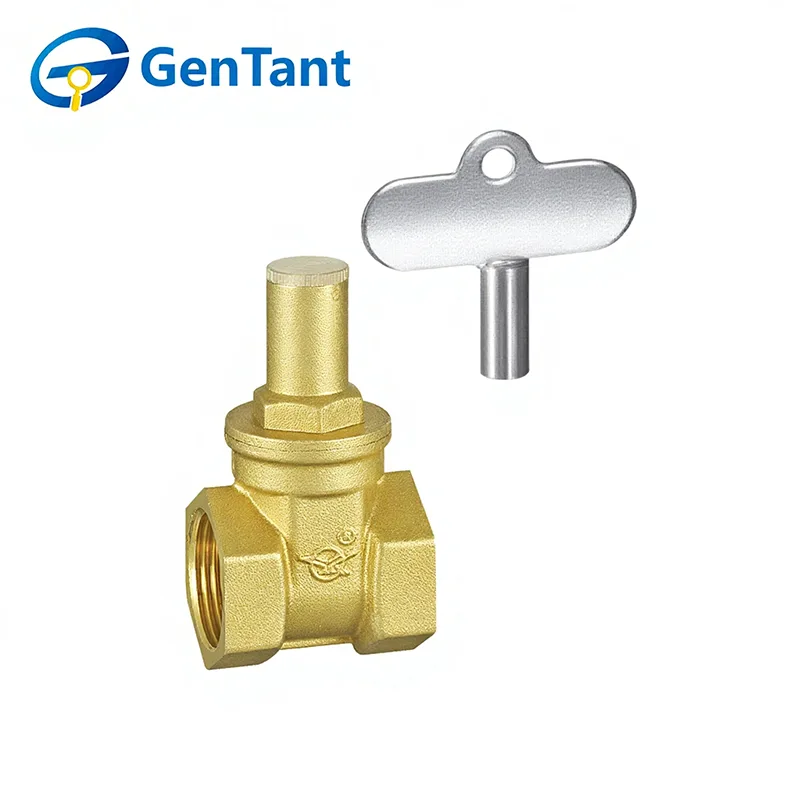

Valvola a saracinesca con serratura triangolare

Una valvola a saracinesca con serratura triangolare è un dispositivo di controllo del flusso specializzato progettato per un isolamento sicuro nei sistemi di tubazioni. La sua funzione principale è quella di abilitare o bloccare completamente il flusso del fluido attraverso il movimento lineare di un cancello a forma di cuneo, mentre il meccanismo di bloccaggio integrato a forma di triangolo consente di proteggere la posizione della valvola (aperta o chiusa) con un lucchetto. Ciò impedisce il funzionamento non autorizzato o accidentale, garantendo la sicurezza critica del sistema, l'accesso controllato per la manutenzione e una gestione precisa del flusso in applicazioni in cui la sicurezza operativa è essenziale, come nei servizi pubblici, nei servizi degli edifici commerciali e nei processi industriali.

Caratteristica e applicazione del prodotto

La valvola a saracinesca triangolare con serratura è progettata per un controllo on/off sicuro nei sistemi di approvvigionamento idrico e di condutture di servizi. È dotato di un corpo valvola resistente e di un meccanismo di bloccaggio con chiave triangolare che impedisce operazioni non autorizzate e manomissioni. Quando è completamente aperto, offre una resistenza al flusso minima e prestazioni di tenuta affidabili. Questa valvola è ampiamente utilizzata nelle reti idriche comunali, nei servizi di costruzione, nei sistemi HVAC e nelle condotte industriali dove sono richiesti sicurezza, accesso controllato e isolamento affidabile.

Parametro del prodotto

Specifica tecnica

① Realizzato in materiale di rame di alta qualità utilizzando processi di stampaggio rosso e forgiatura a caldo.

② La valvola a saracinesca con serratura triangolare funziona con fluidi come acqua, petrolio e gas.

③ Temperatura di funzionamento: -10°C ≤ t ≤ 120°C.

④ Pressione di esercizio massima consentita (PN): 16 bar.

Tipo di connessione filettata

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Composizione materiale

Corpo valvola, coperchio, saracinesca: HPb59-1

Elemento di tenuta: EPDM

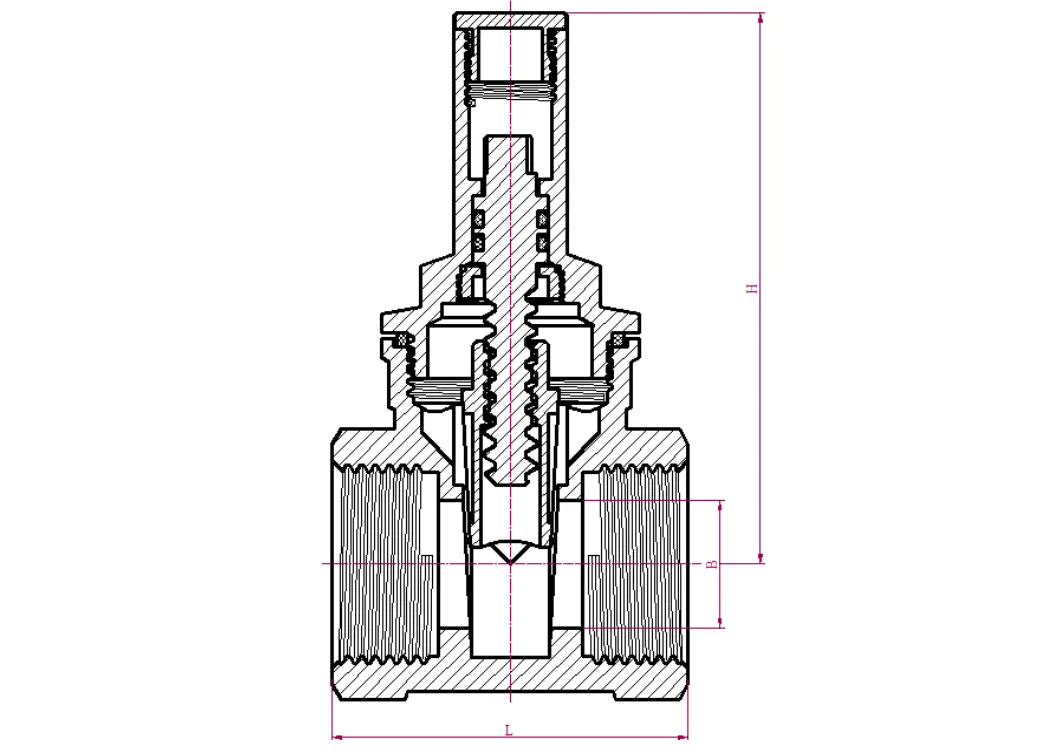

Dimensione del prodotto

Linee guida per l'installazione

1.1 Per le valvole a saracinesca filettate, assicurarsi che la saracinesca sia in posizione completamente chiusa durante l'installazione e il serraggio. I materiali di tenuta come il nastro in PTFE devono essere puliti e privi di detriti.

1.2 Quando si installano valvole a saracinesca filettate, assicurarsi che il tubo sia perpendicolare alla faccia terminale del corpo valvola. Durante il serraggio, afferrare solo la parte esagonale o ottagonale sullo stesso lato della filettatura, non la parte esagonale o ottagonale opposta. La coppia di installazione non deve superare 50 N·m per DN15 e DN20 e non deve superare 70 N·m per DN25 per evitare deformazioni del corpo valvola o funzionamento compromesso.

1.3 Quando si collega una valvola a saracinesca filettata all'estremità del tubo, la filettatura interna può essere conica o parallela, ma la filettatura esterna deve essere conica. La mancata osservanza di questa osservanza potrebbe causare collegamenti allentati e perdite.

1.4 Questo punto ripete il requisito indicato nella sezione 1.3: le filettature interne possono essere coniche o parallele, mentre le filettature esterne devono essere rastremate per evitare perdite da connessioni allentate.

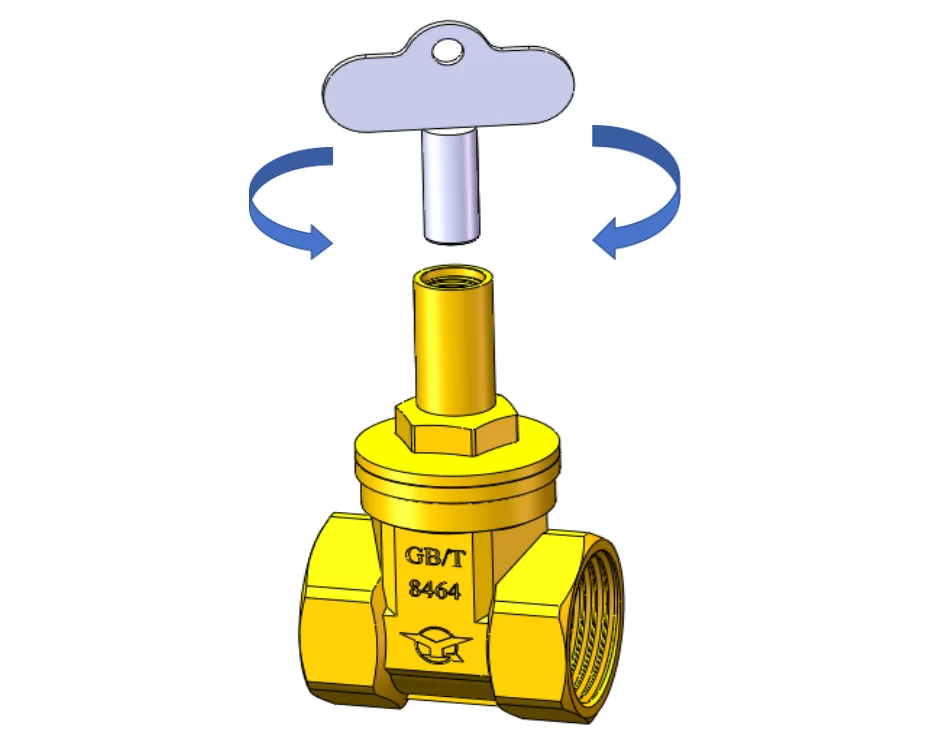

1.5 Per azionare la valvola a saracinesca con serratura triangolare: ruotare in senso orario per chiudere e in senso antiorario per aprire. Non utilizzare strumenti aggiuntivi o forza eccessiva, poiché ciò potrebbe danneggiare la struttura della valvola.

1.6 Si consiglia di utilizzare la valvola solo nelle posizioni completamente aperta o completamente chiusa per prolungarne la durata. La valvola non deve essere aperta parzialmente per scopi di strozzamento e non deve essere utilizzata come valvola finale.
