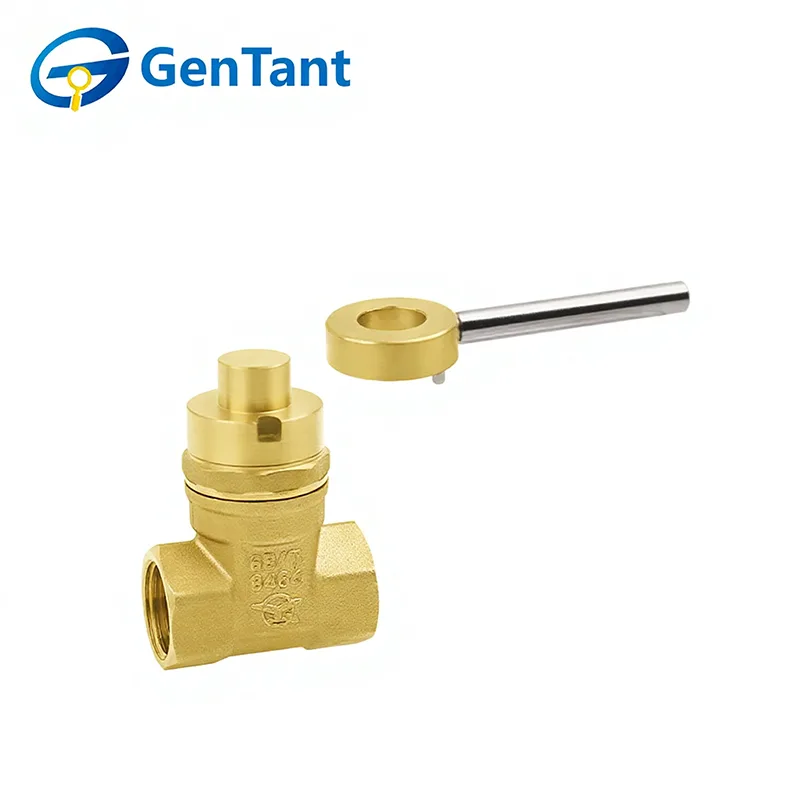

Valvola a saracinesca con serratura per carichi medi

Una valvola a saracinesca bloccabile per servizio medio è un robusto dispositivo di controllo del flusso progettato per un servizio on/off affidabile in sistemi di tubazioni pressurizzate. La sua funzione principale è quella di fornire un completo isolamento del flusso del fluido (acqua, petrolio o gas) sollevando o abbassando una solida barriera lungo il percorso del flusso. La caratteristica distintiva è un meccanismo di bloccaggio integrato, spesso un lucchetto o un alloggiamento della maniglia con serratura, che fissa la valvola in posizione aperta o chiusa. Ciò impedisce operazioni non autorizzate o accidentali, garantendo l'integrità del sistema, la sicurezza e una gestione precisa del flusso. È un componente critico per la manutenzione, i protocolli di sicurezza e l'accesso controllato in varie installazioni.

Caratteristica e applicazione del prodotto

La valvola a saracinesca bloccabile per carichi medi è progettata per un controllo on/off affidabile in sistemi idrici e fluidi in generale. È dotato di un corpo robusto, un funzionamento regolare del cancello e un volantino bloccabile che impedisce l'utilizzo non autorizzato e garantisce la sicurezza. Con buone prestazioni di tenuta e bassa resistenza al flusso quando completamente aperto, è ampiamente utilizzato nelle reti di approvvigionamento idrico, nei sistemi HVAC, nelle condutture industriali e nei servizi di costruzione dove sono richiesti accesso controllato e isolamento affidabile.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzi di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

La filettatura è conforme allo standard ISO 228

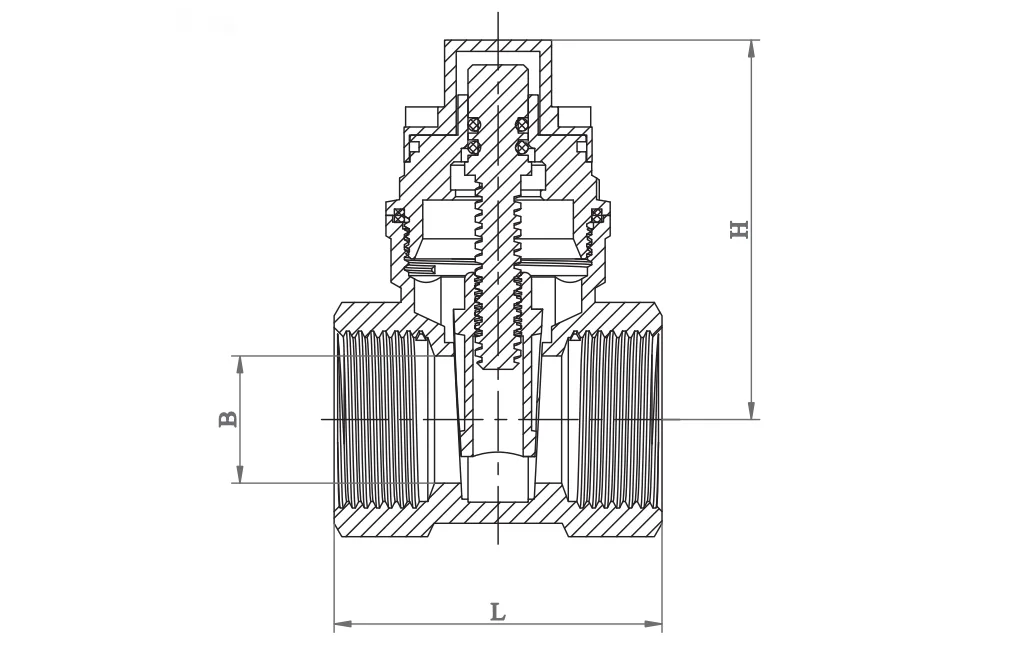

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a saracinesca con serratura per servizio medio, si consiglia di installarle con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

Le valvole a saracinesca sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono: maniglia, dado della maniglia, baderna, premistoppa, dado premiguarnizione.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
