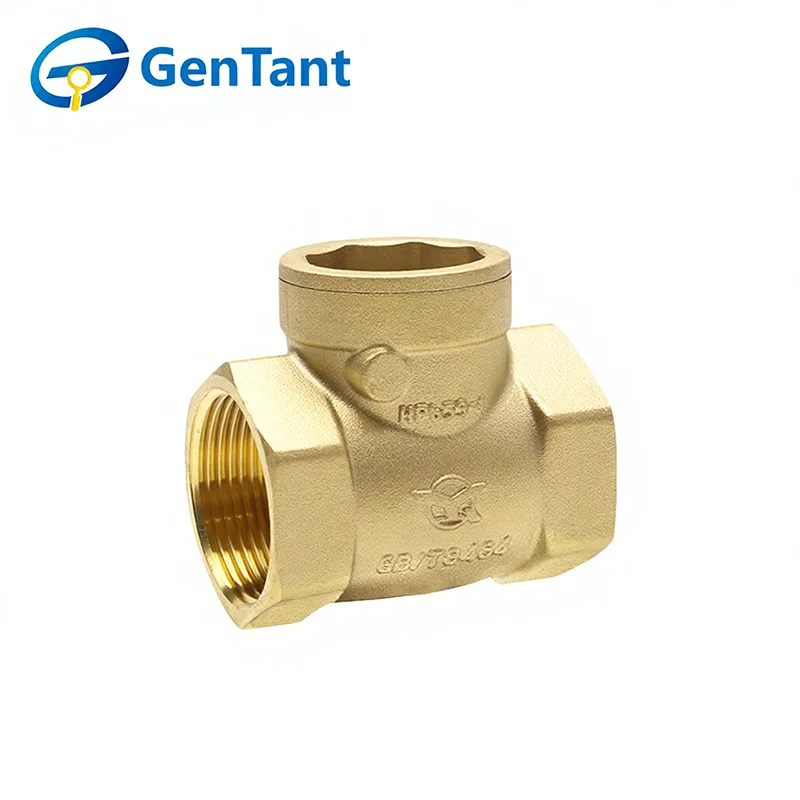

Valvola di ritegno orizzontale

La valvola di ritegno orizzontale è un dispositivo critico di controllo del flusso progettato per consentire il flusso del fluido in una direzione prevenendo automaticamente il flusso inverso, o riflusso, all'interno di un sistema di tubazioni. La sua funzione principale è quella di proteggere pompe, compressori e altre apparecchiature sensibili dai danni causati da picchi di pressione o circolazione inversa quando il flusso si interrompe. Garantendo un flusso unidirezionale, mantiene l'efficienza del sistema, previene i colpi d'ariete e salvaguarda l'integrità del processo in applicazioni che vanno dalla fornitura di acqua e sistemi HVAC alla lavorazione industriale e all'irrigazione. Progettato specificamente per l'installazione di tubazioni orizzontali, il suo meccanismo interno compatto e l'orientamento del corpo sono ottimizzati per l'efficienza dello spazio e il funzionamento affidabile in diverse condizioni di pressione.

Caratteristica e applicazione del prodotto

Applicazione

Una valvola di ritegno orizzontale in rame, nota anche come valvola unidirezionale o valvola di non ritorno, funziona per impedire il riflusso del fluido all'interno delle tubazioni. Anche la valvola di fondo del tubo di aspirazione della pompa dell'acqua è considerata un tipo di valvola di ritegno. Si tratta di valvole automatiche, in cui i componenti di apertura e chiusura dipendono dal flusso e dalla forza del fluido stesso. Vengono utilizzati principalmente in condotte che richiedono che il fluido scorra in una sola direzione, prevenendo incidenti causati dal flusso inverso.

Caratteristica

Materiale e processo: realizzato in materiale di rame di alta qualità utilizzando un processo di forgiatura a caldo.

Mezzo di lavoro: adatto a vari mezzi tra cui acqua, petrolio e gas.

Temperatura di funzionamento: operativa entro un intervallo di temperature compreso tra -10°C e ≤120°C.

Pressione di esercizio massima: progettata per resistere a una pressione di esercizio massima consentita (PN) di 16 bar.

Parametro del prodotto

Tipo di connessione filettata

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Materiale principale

①Corpo valvola, coperchio valvola, piastra valvola: HPb59-1

② Elemento di tenuta: gomma siliconica

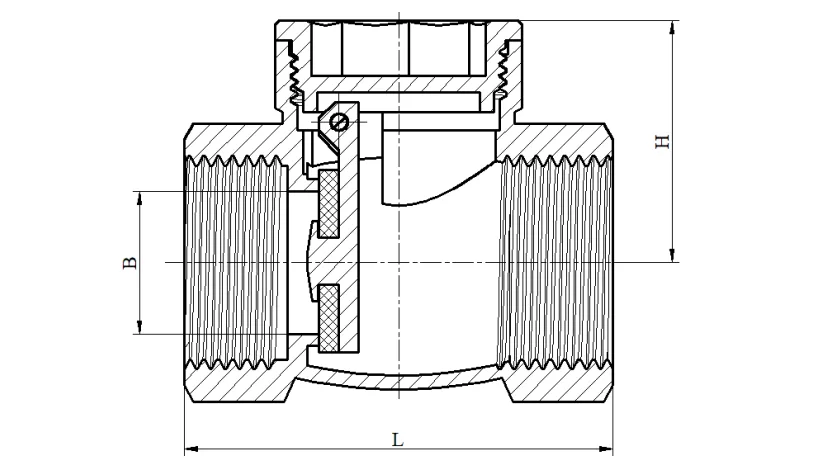

Dimensione del prodotto

Istruzioni di installazione e funzionamento

1. Le valvole di ritegno a sollevamento diretto devono essere installate su tubazioni orizzontali; le valvole di ritegno a sollevamento verticale sono generalmente installate su tubazioni verticali, con il fluido che scorre dal basso verso l'alto.

2. La posizione di installazione delle valvole di ritegno a battente non è limitata; vengono solitamente installati su tubazioni orizzontali, ma possono essere installati anche su tubazioni verticali o inclinate.

3.Durante l'installazione, assicurarsi che la direzione del flusso del fluido sia coerente con la freccia indicata sul corpo della valvola.

Manutenzione

1.Pulizia regolare. Per evitare l'influenza di impurità e sedimenti nella tubazione sulla valvola di ritegno, è necessario pulire regolarmente la valvola di ritegno orizzontale interamente in rame e l'interno della tubazione.

2. Notare il funzionamento alternato dell'acqua fredda e calda. L'apertura e la chiusura frequenti della valvola di ritegno causeranno danni, pertanto è necessario evitare l'alternanza di funzionamento con acqua fredda e calda.

3. Prendere nota della pressione. Quando si utilizza la valvola di ritegno orizzontale interamente in rame, è necessario prestare attenzione alla situazione di pressione all'interno della tubazione, poiché una pressione eccessivamente alta avrà un effetto negativo sulla valvola di ritegno. In breve, la valvola di ritegno orizzontale interamente in rame è un dispositivo comunemente utilizzato nei sistemi di tubazioni e il suo utilizzo e manutenzione sono molto semplici e facili. Nell'uso effettivo, gli utenti devono operare e mantenere secondo i requisiti di cui sopra per garantire l'effetto dell'uso.
