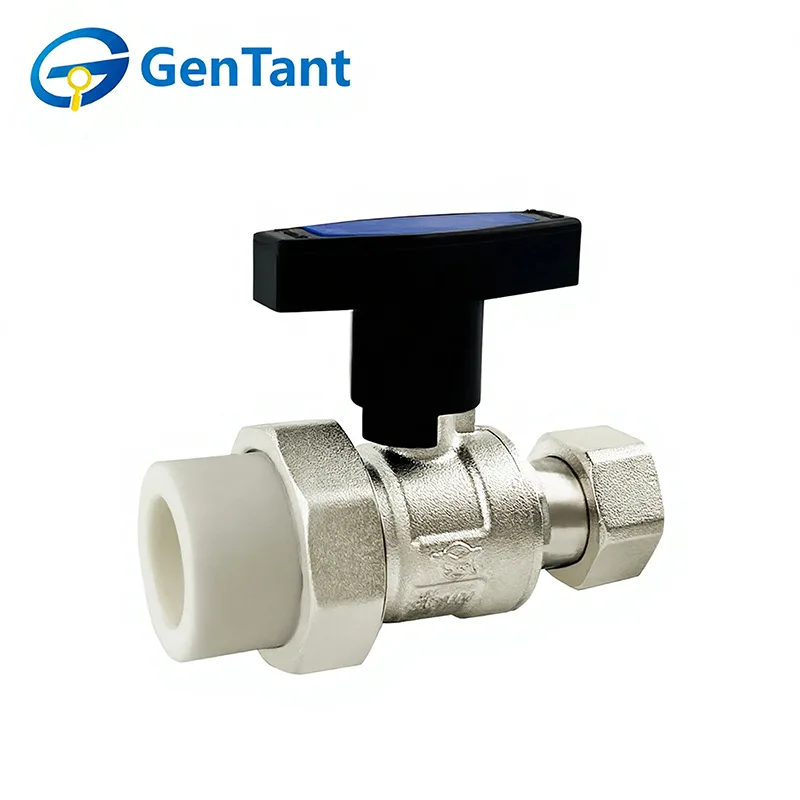

Valvola a sfera a gambo lungo con unione PPR

La valvola a sfera a gambo lungo PPR Union è un componente specializzato e multifunzionale progettato per sistemi di tubazioni in polipropilene copolimero casuale (PPR). La sua funzione è a duplice scopo: funge da affidabile valvola on/off a un quarto di giro per il flusso del fluido utilizzando un meccanismo a sfera standard, e i suoi collegamenti di unione integrati con steli estesi offrono notevoli vantaggi di installazione e manutenzione. Il design a "gambo lungo" posiziona la maniglia di manovra lontano dal tubo, consentendo un facile accesso anche dopo l'isolamento o il rivestimento della parete. Le estremità del raccordo consentono di installare o rimuovere la valvola senza tagliare la linea PPR principale, rendendola essenziale per l'isolamento del sistema, la manutenzione e le modifiche negli impianti idraulici residenziali, nel riscaldamento radiante e negli impianti di acqua solare.

Caratteristica e applicazione del prodotto

Le valvole a sfera a stelo lungo PPR Union sono dotate di un giunto di unione staccabile e di un corpo allungato, che consentono una facile manutenzione senza tagliare il tubo. La loro caratteristica principale è la costruzione ibrida che combina la durabilità dell'ottone con la comodità della fusione a caldo del PPR. Trovano ampia applicazione nelle reti idrauliche nascoste e nei sistemi idrici residenziali in cui le valvole sono incassate dietro le pareti, fornendo un punto di intercettazione affidabile e accessibile per un servizio a lungo termine.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua

Temperatura di funzionamento: -10°C ≤ T ≤ 100°C

La filettatura è conforme allo standard ISO 228

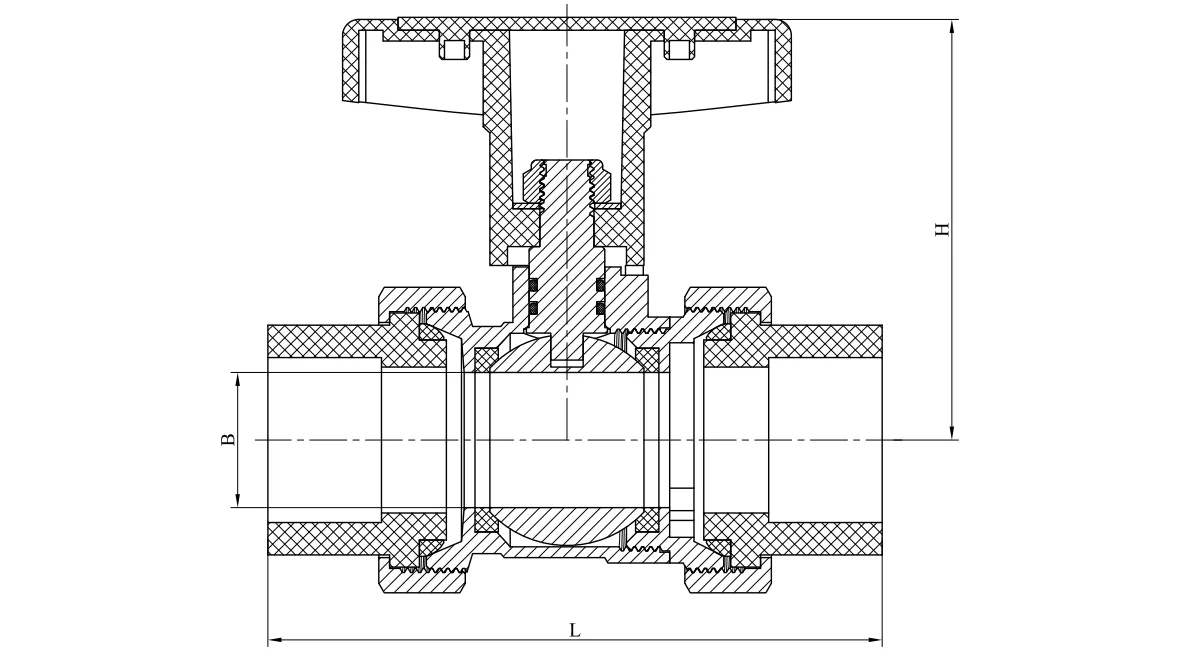

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

Istruzioni per l'uso

Le valvole a sfera a stelo lungo PPR Union sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.
