Valvola a sfera con filettatura femmina

Una valvola a sfera con filettatura femmina è un dispositivo di intercettazione a quarto di giro altamente versatile ed efficiente progettato per un controllo on/off affidabile in un'ampia gamma di sistemi di fluidi. La sua funzione principale è avviare o arrestare il flusso ruotando di 90 gradi una sfera cava e perforata all'interno del corpo della valvola. In posizione aperta, il foro si allinea con la tubazione per un flusso completo e senza ostacoli con una caduta di pressione minima; quando è chiusa, il lato pieno della sfera blocca completamente il percorso del flusso. Dotato di filettature interne (femmina) sulle porte, è progettato per il collegamento diretto a tubi o raccordi filettati esterni (maschio), offrendo una tenuta compatta, robusta e resistente alle perdite, ideale per applicazioni che richiedono un funzionamento frequente.

Caratteristica e applicazione del prodotto

Le valvole a sfera con filettatura femmina sono dotate di filettatura interna su entrambe le estremità, consentendo un collegamento diretto e sicuro ai tubi con filettatura maschio senza raccordi aggiuntivi. Il loro design compatto a quarto di giro garantisce uno spegnimento rapido e prestazioni affidabili e a prova di perdite. Nei settori residenziale e commerciale, sono essenziali per le linee dell'acqua potabile, i sistemi HVAC e gli impianti idraulici del gas. La loro facilità di installazione li rende la scelta migliore per gli appaltatori e le riparazioni di manutenzione.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua

Temperatura di funzionamento: -10°C ≤ T ≤ 80°C

La filettatura è conforme allo standard ISO 228

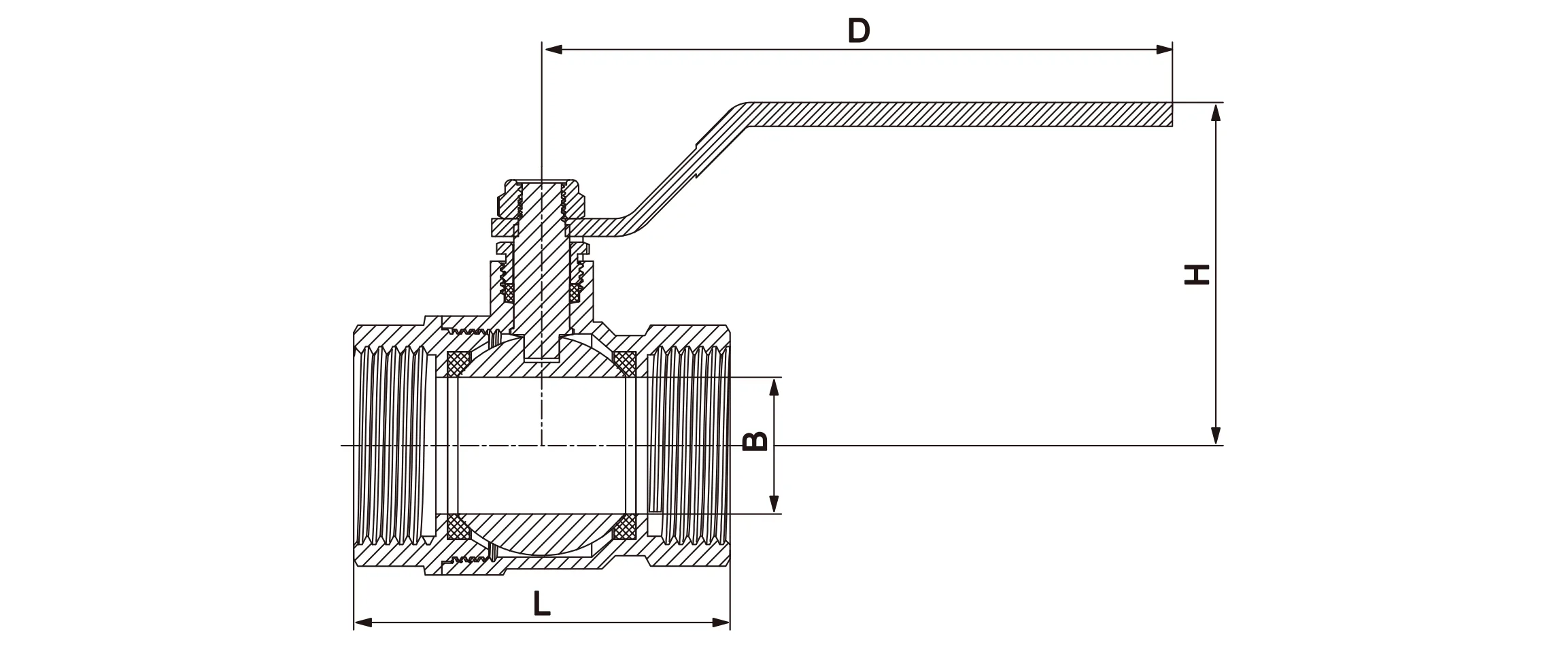

Dimensione del prodotto

Caratteristiche e vantaggi del prodotto

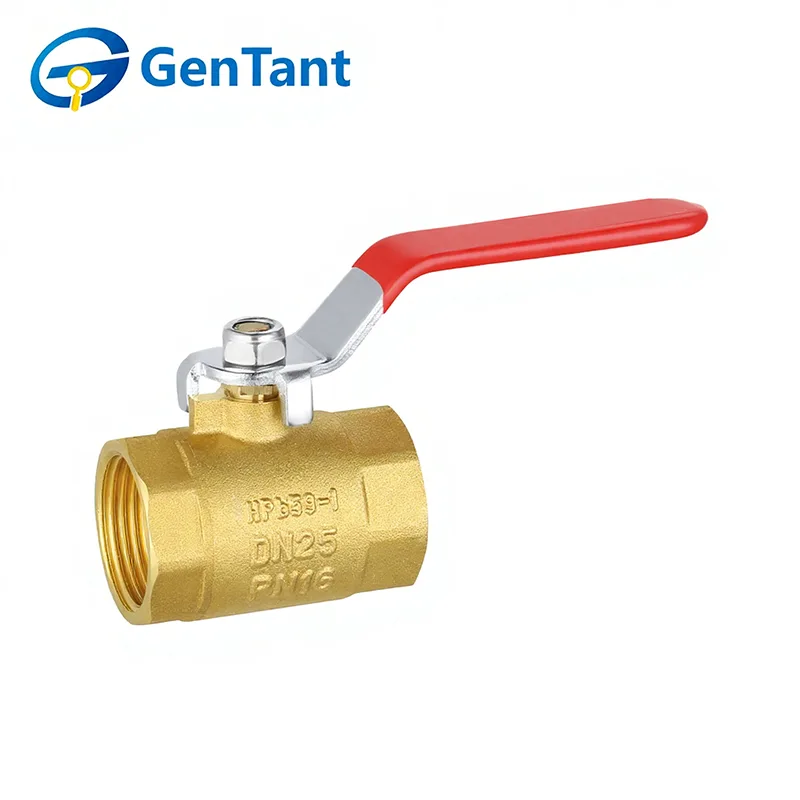

Le valvole a sfera con filettatura femmina GenTant sono progettate per una chiusura rapida e un'attivazione affidabile del flusso.

Materiale premium: costruito in ottone di alta qualità HPb59-1 (standard nazionale).

Flusso ottimale: offre la resistenza al flusso più bassa possibile (effettivamente zero).

Prestazioni elevate: in grado di resistere a differenziali di pressione elevati durante la chiusura.

Funzionamento rapido: i modelli selezionati presentano velocità di apertura/chiusura comprese tra 0,05 e 0,1 s, ideali per i sistemi automatizzati.

Design compatto: leggero e poco ingombrante per una facile integrazione in diverse reti di tubazioni.

Linee guida per l'installazione

Per garantire prestazioni a lungo termine e prevenire danni strutturali, l'installazione deve essere eseguita da professionisti qualificati.

Preparazione: assicurarsi che il sistema di tubazioni sia pulito. Rimuovere i cappucci protettivi e ispezionare le porte per individuare eventuali detriti.

Allineamento: verificare che i tubi di collegamento siano perfettamente allineati. Un disallineamento eccessivo crea stress di installazione che possono danneggiare la valvola.

Attrezzatura corretta: utilizzare una chiave o una pinza per tubi con una coppia adeguata sulla parte esagonale o ottagonale della valvola più vicina alla filettatura da serrare. Non applicare mai forza all'estremità opposta, poiché ciò potrebbe deformare il corpo.

Sigillatura della filettatura: utilizzare sigillante PTFE solo sulle filettature del tubo. Seguire gli standard ISO 228 per la lunghezza della filettatura; non stringere eccessivamente, poiché "toccare il fondo" della filettatura può danneggiare le superfici di tenuta interne.

Supporto del sistema: fornire un supporto adeguato per evitare che il peso della tubazione solleciti la valvola.

Controllo pre-manutenzione: verificare che i valori nominali di pressione e temperatura corrispondano al sistema e eseguire un ciclo completo della valvola (aperto/chiuso) una volta prima della messa in servizio.

Istruzioni per l'uso

Funzione: le valvole a sfera con filettatura femmina sono destinate esclusivamente al servizio on/off. Devono essere mantenuti completamente aperti o completamente chiusi e non devono essere utilizzati per la strozzatura (regolazione del flusso).

Meccanismo: Queste sono valvole bidirezionali. La posizione della maniglia indica la direzione del flusso.

Prevenzione del colpo d'ariete: non chiudere la valvola troppo bruscamente per evitare effetti di "colpo d'ariete" (sbalzi di pressione improvvisi).

Utilizzo della maniglia: utilizzare solo la maniglia fornita dalla fabbrica. Non utilizzare mai prolunghe per aumentare la leva, poiché una coppia eccessiva danneggerebbe i componenti interni.

Ispezione e manutenzione

Cura generale: la manutenzione regolare in genere non è necessaria oltre ai controlli occasionali del ciclo e dell'imballaggio dello stelo.

Filtrazione: si consiglia vivamente di installare un filtro all'ingresso del sistema per proteggere la tenuta interna della valvola.

Controllo delle perdite: se si verifica una perdita dallo stelo, serrare il dado premiguarnizioni in senso orario di 1/4 di giro. La baderna in PTFE è progettata per la compensazione.

Avviso di sicurezza: non tentare mai di reimballare o smontare una valvola mentre il sistema è pressurizzato. Scaricare sempre prima la pressione.

Divieto di smontaggio: sconsigliamo di smontare le valvole in due pezzi per la sostituzione delle parti, poiché ciò di solito compromette l'integrità del corpo/cordiera.
