Perché una valvola di bilanciamento statico è importante per l'efficienza HVAC?

Poiché gli edifici moderni pongono maggiore enfasi sul comfort termico, sull’efficienza energetica e sul funzionamento HVAC stabile, il bilanciamento del sistema idronico è diventato un’importante considerazione ingegneristica. UNValvola di bilanciamento staticoaiuta a regolare e verificare il flusso dell'acqua all'interno dei singoli rami, consentendo agli ingegneri di distribuire l'acqua di riscaldamento o raffreddamento in modo più coerente in tutto il sistema. Un corretto bilanciamento idraulico può ridurre le deviazioni del flusso, migliorare le prestazioni delle unità terminali e supportare un funzionamento più prevedibile in zone diverse.

La crescente complessità degli edifici commerciali, degli insediamenti residenziali e degli impianti industriali sta inoltre aumentando la necessità di componenti di controllo idraulico affidabili. Invece di fare affidamento esclusivamente sulla capacità della pompa o sulle regolazioni del controllo, gli ingegneri possono utilizzare apparecchiature di bilanciamento opportunamente selezionate per stabilire le condizioni di flusso previste in tutta la rete. Questo approccio fornisce una base pratica per prestazioni HVAC efficienti e stabili.

Perché il bilanciamento idraulico è importante nei moderni sistemi HVAC

Un sistema HVAC idronico dipende dalla circolazione controllata dell'acqua per trasferire l'energia di riscaldamento o raffreddamento tra le apparecchiature centrali e le unità terminali. Quando la rete di distribuzione non è adeguatamente bilanciata, alcune filiali possono ricevere un flusso eccessivo mentre altre un flusso insufficiente. Tali differenze possono creare temperature irregolari, una richiesta non necessaria della pompa e difficoltà a mantenere condizioni interne costanti.

Il bilanciamento idraulico affronta queste variazioni regolando la resistenza all'interno dei singoli circuiti. Una volta stabilite le condizioni di flusso appropriate, l'acqua può essere distribuita in modo più prevedibile nel sistema. Ciò è particolarmente utile in installazioni con diramazioni multiple, lunghezze di tubi variabili, carichi terminali diversi o resistenza idraulica variabile.

Affrontare la distribuzione irregolare del flusso

Lo squilibrio del flusso può verificarsi per molte ragioni. Le differenze nella geometria dei tubi, nella disposizione dei raccordi, nella resistenza delle unità terminali e nella lunghezza delle diramazioni influenzano il modo in cui l'acqua si muove attraverso una rete idronica. Senza adeguate misure di bilanciamento, l'acqua tende naturalmente a favorire percorsi con minore resistenza.

Ciò può rendere la messa in servizio più complicata e provocare persistenti reclami sul comfort dopo che il sistema è stato messo in servizio. I componenti di bilanciamento configurati correttamente forniscono agli ingegneri un mezzo per regolare la resistenza dei rami e avvicinare il flusso misurato ai requisiti di progettazione.

• Distribuzione più coerente:Una corretta regolazione aiuta a fornire un flusso adeguato a diversi circuiti.
• Prestazioni del terminale migliorate:Il corretto flusso d'acqua supporta un trasferimento di calore più stabile sulle batterie e su altre unità terminali.
• Migliore messa in servizio:Le condizioni idrauliche misurabili rendono la regolazione del sistema più strutturata e ripetibile.
• Instabilità operativa ridotta:I circuiti bilanciati possono aiutare a ridurre al minimo gli effetti di un flusso di diramazione eccessivo o insufficiente.

Come il bilanciamento meccanico supporta la messa in servizio del sistema

La messa in servizio è una fase essenziale nella realizzazione di un progetto HVAC perché le prestazioni delle apparecchiature installate dipendono da quanto il sistema completato corrisponde al suo intento progettuale. I disegni possono specificare le condizioni di flusso previste, ma le condizioni effettive del sito possono differire a causa delle tolleranze di installazione, della selezione delle apparecchiature e delle variazioni nella resistenza del sistema.

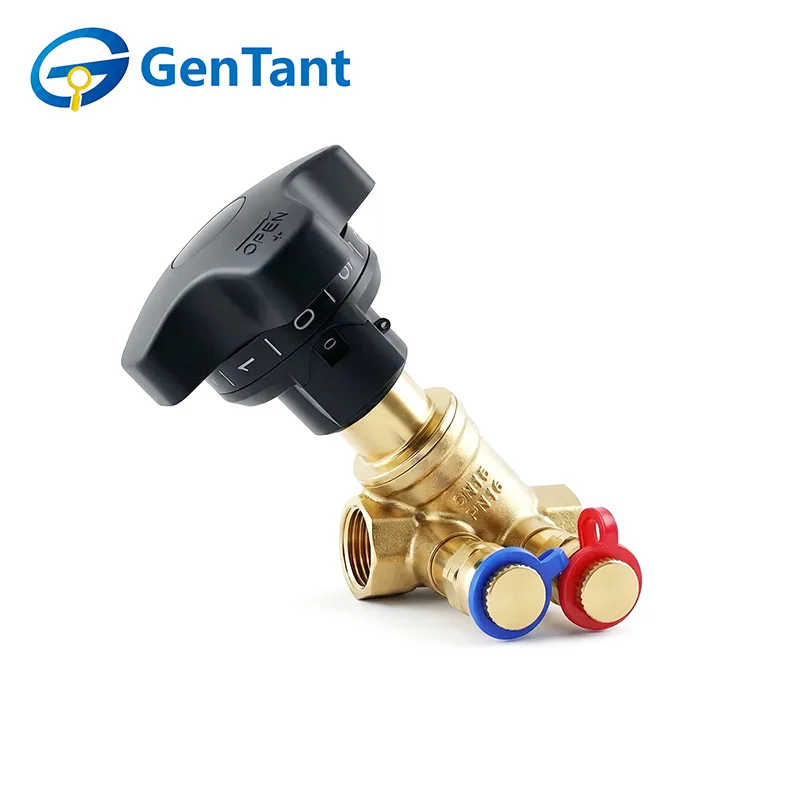

Un approccio di bilanciamento statico fornisce ai tecnici addetti alla messa in servizio un metodo pratico per regolare i singoli circuiti. La valvola crea una resistenza controllabile che può essere impostata in base alla condizione idraulica richiesta. Con apparecchiature di misurazione e procedure di messa in servizio adeguate, i tecnici possono valutare il flusso effettivo e apportare modifiche ove necessario.

Misurazione e regolazione lavorano insieme

Un bilanciamento efficace non è semplicemente questione di installare una valvola nella tubazione. Il componente deve essere selezionato, installato, messo in servizio e documentato correttamente. La misurazione è particolarmente importante perché l'ispezione visiva da sola non può determinare se un circuito idronico riceve la portata prevista.

Quando un componente di bilanciamento viene utilizzato con adeguati metodi di misurazione della pressione differenziale o del flusso, gli ingegneri possono stabilire una relazione più chiara tra la posizione della valvola e le prestazioni del sistema. Queste informazioni possono anche essere conservate come parte della documentazione di messa in servizio per future manutenzioni e risoluzione dei problemi.

Fattori di progettazione che gli ingegneri dovrebbero considerare

La selezione di un componente di bilanciamento richiede molto più del semplice controllo della dimensione della connessione. Gli ingegneri devono considerare le caratteristiche dell'intero circuito idronico, inclusi il flusso richiesto, la pressione differenziale disponibile, la configurazione dei tubi, le condizioni del fluido e i requisiti operativi delle apparecchiature collegate.

La valvola selezionata deve fornire un intervallo di regolazione appropriato per l'applicazione. La sua costruzione interna dovrebbe inoltre essere compatibile con il fluido di lavoro e l'ambiente operativo previsto. Il corretto dimensionamento è essenziale perché una valvola non adatta può rendere difficile una regolazione precisa o introdurre inutili perdite di pressione nel sistema.

Requisiti di selezione e installazione della valvola

La qualità dell'installazione può avere un effetto significativo sulla precisione del bilanciamento. La valvola deve essere posizionata secondo le raccomandazioni di installazione del produttore, con accesso sufficiente per la messa in servizio e la manutenzione futura. Anche le tubazioni circostanti dovrebbero essere disposte in modo da ridurre al minimo le condizioni che potrebbero interferire con una misurazione affidabile.

Gli ingegneri dovrebbero considerare l’accessibilità in fase di progettazione piuttosto che considerare la manutenzione come un ripensamento. Un componente tecnicamente idoneo ma difficile da raggiungere può aumentare i tempi di messa in servizio e complicare le future regolazioni del sistema.

• Requisito di flusso:La valvola dovrebbe corrispondere alla richiesta idraulica del circuito.
• Condizione di pressione:La pressione differenziale disponibile deve essere presa in considerazione durante la selezione e la messa in servizio.
• Compatibilità dei fluidi:I materiali devono essere adeguati alla qualità dell'acqua e all'ambiente operativo.
• Orientamento dell'installazione:Una corretta installazione contribuisce a garantire un funzionamento e una misurazione affidabili.
• Accessibilità del servizio:Gli ingegneri dovrebbero avere accesso sufficiente per la regolazione, l'ispezione e la manutenzione.

Applicazioni in ambienti edili e industriali

Il bilanciamento idronico è rilevante per un’ampia gamma di sistemi di riscaldamento e raffreddamento. Negli edifici commerciali, una distribuzione equilibrata dell'acqua può supportare prestazioni costanti tra diversi piani, zone o aree funzionali. Negli insediamenti residenziali, può aiutare a mantenere condizioni più uniformi tra appartamenti e strutture condivise.

Gli edifici industriali possono avere requisiti idraulici più impegnativi perché le aree di processo, gli uffici, gli spazi di stoccaggio e le zone di produzione possono operare in condizioni termiche diverse. Una strategia di bilanciamento attentamente progettata aiuta gli ingegneri a tenere conto di queste differenze mantenendo al tempo stesso una circolazione controllata attraverso la rete.

Sistemi HVAC commerciali

Edifici per uffici, hotel, ospedali, strutture commerciali e altre proprietà commerciali spesso contengono estese reti idroniche. È possibile che più unità di trattamento dell'aria, ventilconvettori, circuiti di acqua refrigerata e diramazioni di riscaldamento possano funzionare contemporaneamente. Lo squilibrio idraulico può quindi avere un effetto notevole sul comfort e sulle prestazioni dell'attrezzatura.

Componenti di bilanciamento correttamente commissionati possono aiutare le singole filiali a operare più vicino alle condizioni di flusso previste. Ciò contribuisce a una rete di distribuzione più stabile e offre ai team della struttura condizioni di riferimento più chiare quando indagano sui futuri problemi di prestazione.

Reti residenziali e industriali

I sistemi idronici residenziali possono richiedere il bilanciamento tra diversi appartamenti, piani o zone di riscaldamento. Gli impianti industriali potrebbero necessitare del controllo idraulico del raffreddamento dei processi, del condizionamento ambientale e dei sistemi di utilità. Sebbene i requisiti operativi differiscano, entrambe le applicazioni beneficiano di una distribuzione del flusso prevedibile.

La soluzione appropriata dipende dall'architettura del sistema e dalle condizioni del servizio. Gli ingegneri dovrebbero quindi valutare il circuito completo piuttosto che selezionare i componenti esclusivamente in base alle dimensioni nominali del tubo.

Qualità dei materiali e precisione costruttiva

Le prestazioni delle valvole sono strettamente correlate alla qualità dei materiali e alla coerenza della produzione. I componenti utilizzati nei sistemi idronici devono resistere all'esposizione continua all'acqua, ai cambiamenti di pressione, alla variazione di temperatura e alla regolazione meccanica. Materiali affidabili e processi di produzione controllati sono quindi importanti per mantenere le prestazioni a lungo termine.

La lavorazione di precisione è particolarmente rilevante per i corpi valvola e i componenti interni. Dimensioni precise aiutano a mantenere una qualità di assemblaggio costante e supportano caratteristiche di tenuta affidabili. Anche il trattamento superficiale e la selezione dei materiali possono contribuire alla resistenza alla corrosione e alla durata del servizio.

Controllo qualità dalla materia prima al prodotto finito

Un processo di produzione professionale dovrebbe includere l'ispezione durante tutta la produzione anziché fare affidamento solo sui test del prodotto finale. È possibile valutare la conformità dei materiali in entrata, mentre i processi di lavorazione e assemblaggio possono essere monitorati per identificare le deviazioni prima che i prodotti raggiungano la fase di ispezione finale.

I test funzionali forniscono un ulteriore livello di verifica. A seconda del design del prodotto, i produttori possono valutare la resistenza alla pressione, le prestazioni di tenuta, le caratteristiche del flusso, l'accuratezza dimensionale e il comportamento operativo. Tali procedure aiutano a garantire che le valvole finite soddisfino i requisiti tecnici stabiliti.

• La verifica del materiale in entrata supporta la qualità costante delle materie prime.
• L'ispezione della lavorazione di precisione aiuta a mantenere l'accuratezza dimensionale.
• I controlli di assemblaggio verificano la corretta integrazione dei componenti interni.
• I test di pressione e tenuta aiutano a identificare potenziali rischi di perdite.
• La verifica funzionale supporta un funzionamento affidabile prima della spedizione.

L’ingegneria digitale sta rimodellando lo sviluppo delle valvole

Lo sviluppo moderno delle valvole combina sempre più l’esperienza pratica di produzione con l’ingegneria digitale. La progettazione assistita da computer consente agli ingegneri di esaminare la geometria dei componenti e apportare modifiche al progetto prima della produzione. L'analisi computazionale può fornire ulteriori informazioni sul comportamento dei fluidi, sulla distribuzione della pressione e sulle potenziali aree di resistenza al flusso.

Questi strumenti sono particolarmente utili quando si sviluppano prodotti per diversi ambienti operativi. La simulazione può aiutare gli ingegneri a valutare le alternative di progettazione, mentre i test di laboratorio forniscono la convalida fisica delle ipotesi ingegneristiche. La combinazione di questi approcci crea un processo di sviluppo più completo.

Dalla simulazione alla validazione di laboratorio

Gli strumenti di progettazione tridimensionale possono supportare la modellazione accurata di componenti e assiemi di valvole. L'analisi ingegneristica può quindi essere utilizzata per studiare la fluidodinamica e il comportamento strutturale. Tuttavia, l’analisi digitale dovrebbe integrare piuttosto che sostituire i test fisici.

La validazione di laboratorio fornisce prove pratiche delle prestazioni del prodotto in condizioni controllate. L'acquisizione automatizzata dei dati può aiutare a registrare i risultati dei test in modo coerente, consentendo agli ingegneri di rivedere le caratteristiche prestazionali e identificare opportunità di ulteriore miglioramento.

Tendenze del settore verso una gestione idronica efficiente

Lo sviluppo di edifici ad alta efficienza energetica sta aumentando l’attenzione sul sistema idronico completo piuttosto che sui singoli componenti. Pompe, valvole di controllo, unità terminali, scambiatori di calore e dispositivi di bilanciamento devono lavorare insieme per ottenere le prestazioni previste.

Man mano che l’automazione degli edifici diventa sempre più sofisticata, gli ingegneri prestano maggiore attenzione anche all’interazione tra le condizioni idrauliche e le strategie di controllo. Un sistema ben bilanciato fornisce una base più stabile per il controllo della temperatura e l’ottimizzazione delle apparecchiature.

L'efficienza inizia con una corretta progettazione del sistema

L’efficienza energetica non può essere raggiunta attraverso un singolo componente. Dipende dalla corretta progettazione del sistema, dalla scelta dell'attrezzatura adeguata, dall'installazione professionale e dall'efficace messa in servizio. Il bilancio idraulico è una parte di questo processo più ampio, ma può avere un’influenza diretta sull’efficacia della distribuzione dell’acqua attraverso la rete.

Quando il flusso è inutilmente elevato in alcuni circuiti, le pompe potrebbero dover funzionare contro resistenze evitabili oppure i sistemi di controllo potrebbero compensare condizioni che avrebbero dovuto essere affrontate durante la messa in servizio. La creazione di condizioni adeguate per le filiali può quindi contribuire a un funzionamento complessivo più efficiente.

Perché la competenza ingegneristica è importante nella produzione di valvole

Progetti diversi possono comportare condizioni di servizio e requisiti tecnici significativamente diversi. Gli standard regionali, le pratiche costruttive, le caratteristiche del fluido, le preferenze di connessione e le specifiche specifiche dell'applicazione possono influenzare la scelta della valvola. Un produttore capace deve comprendere queste variabili e fornire un supporto tecnico adeguato.

Ningbo Gentant Fluid Technology Co., Ltd. ha sviluppato le proprie capacità di produzione di valvole attraverso un'esperienza a lungo termine nella produzione di valvole in ottone e nella tecnologia dei fluidi. L'azienda offre un ampio portafoglio che comprende valvole a sfera, valvole di riduzione della pressione, valvole di bilanciamento, valvole di sicurezza, collettori HVAC e altre soluzioni di controllo dei fluidi.

Il suo team di ingegneri applica la progettazione tridimensionale utilizzando AutoCAD e ANSYS, mentre la tecnologia Computational Fluid Dynamics supporta l'analisi del comportamento dei fluidi durante lo sviluppo del prodotto. I test di laboratorio con acquisizione automatizzata dei dati supportano ulteriormente la verifica sistematica delle prestazioni.

Un approccio produttivo incentrato sulla coerenza

Gentant pone una forte enfasi sul controllo dei materiali, sulla qualità della produzione, sullo sviluppo tecnico e sul servizio professionale. La sua catena di fornitura integrata verticalmente supporta un maggiore controllo sui processi di produzione, mentre le procedure di qualità consolidate aiutano a mantenere la coerenza dalla selezione dei materiali all'ispezione del prodotto finito.

L'azienda riconosce inoltre che le applicazioni internazionali possono coinvolgere standard e ambienti operativi diversi. Le sue capacità tecniche gli consentono di rispondere a requisiti di servizio speciali e specifiche impegnative, pur mantenendo un focus pratico su prestazioni e affidabilità.

Poiché i settori HVAC e del controllo dei fluidi continuano a perseguire una migliore efficienza e un funzionamento più affidabile, l’importanza di un accurato bilanciamento idraulico rimarrà significativa. Un ben progettatoValvola di bilanciamento staticopuò fornire un controllo prezioso all'interno delle reti idroniche quando viene selezionato, installato e messo in servizio correttamente.

Per i progetti che cercano una produzione affidabile di valvole, supporto tecnico e soluzioni orientate all'applicazione,Ningbo Gentant Fluid Technology Co., Ltd.offre una combinazione di esperienza nella produzione, sviluppo tecnico, gestione della qualità e servizio reattivo. I suoi continui investimenti nell'ingegneria e nella validazione di laboratorio posizionano Gentant come un produttore capace con sede in Cina per le moderne applicazioni di controllo dei fluidi in tutto il mondo.
