Valvola di ritorno a stelo lungo

Una valvola di ritorno a gambo lungo è una variante di valvola di ritegno specializzata progettata per impedire il riflusso del fluido nei circuiti idronici di riscaldamento o raffreddamento, come i sistemi di riscaldamento a pavimento o i circuiti dei radiatori. La sua funzione principale è garantire un flusso unidirezionale, consentendo all'acqua riscaldata o raffreddata di circolare nella direzione prevista, chiudendosi automaticamente per bloccare qualsiasi flusso inverso che potrebbe interrompere l'equilibrio e l'efficienza del sistema. Il design distintivo a "gambo lungo" è caratterizzato da un corpo valvola esteso, che consente l'installazione direttamente in una porta del collettore o in un punto di connessione profondo. Ciò fornisce una vestibilità sicura e integrata e facilita un accesso più semplice per la manutenzione, rendendolo essenziale per mantenere la separazione idraulica e prestazioni termiche costanti nei moderni sistemi HVAC.

Caratteristica e applicazione del prodotto

Le valvole di ritorno a stelo lungo presentano un corpo allungato progettato per facilitare il flusso di ritorno dei fluidi in sistemi incassati o coibentati. La loro caratteristica principale è la portata estesa, che consente un'installazione sicura attraverso divisori spessi mantenendo accessibile la porta di regolazione. Trovano ampia applicazione nei collettori di riscaldamento a pavimento e nei circuiti solari termici, dove regolano il ritorno dell'acqua alla fonte di calore, garantendo pressione equilibrata e rendimento termico ottimale in tutto il circuito.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua

Temperatura di funzionamento: -10°C ≤ T ≤ 100°C

La filettatura è conforme allo standard ISO 228

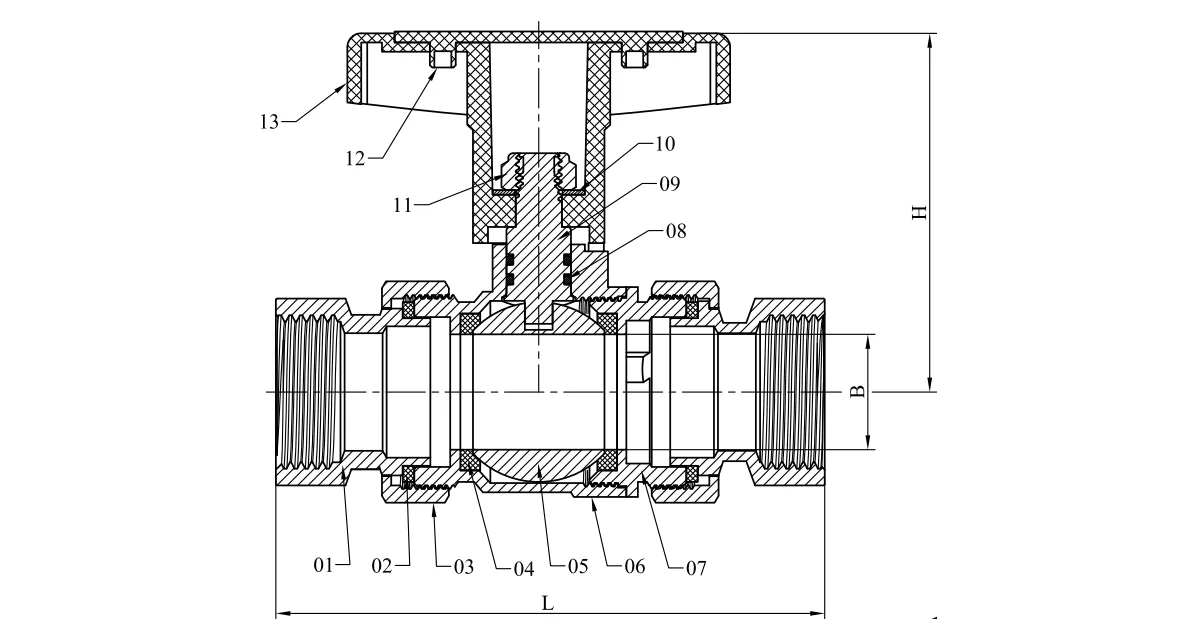

Filetto femmina-femmina

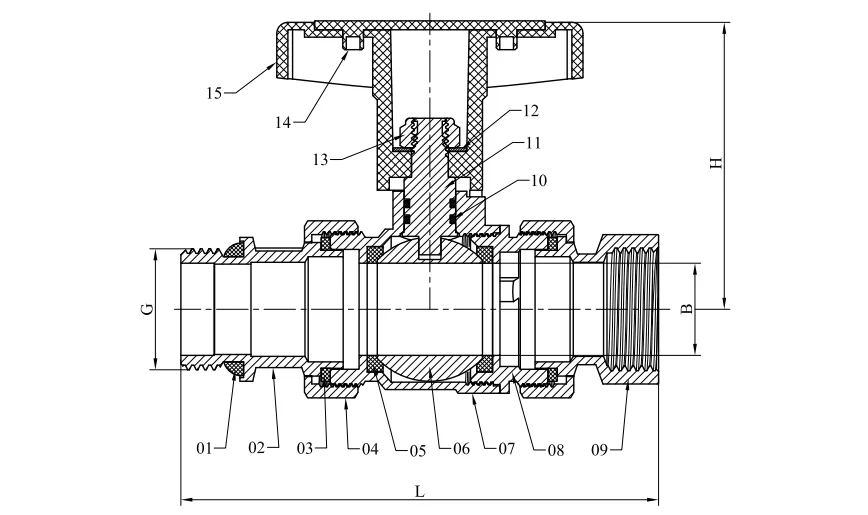

Filettatura maschio-femmina

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

Istruzioni per l'uso

Le valvole di ritorno a stelo lungo sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.
