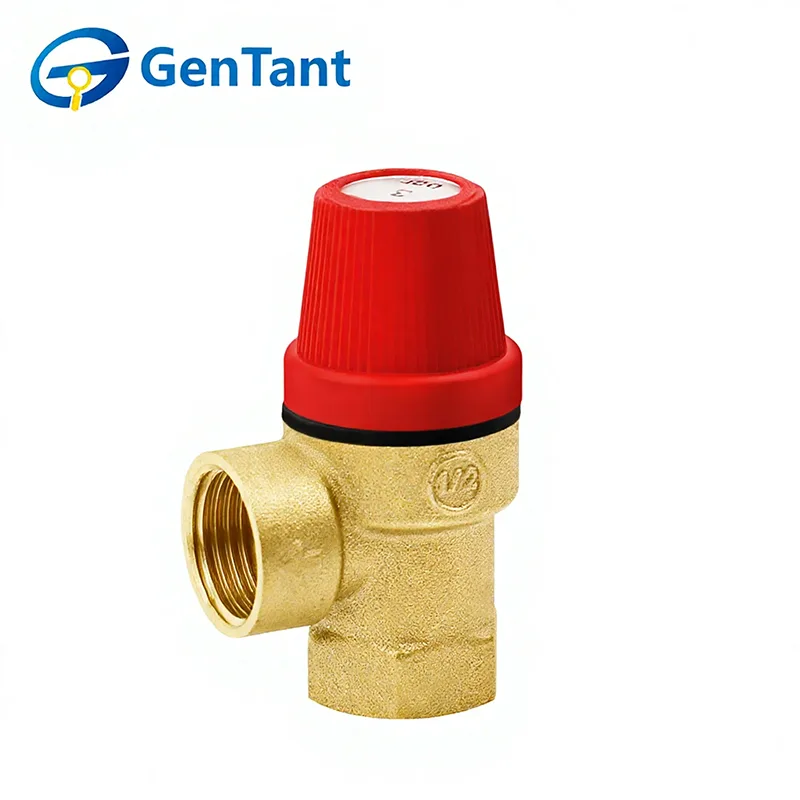

Valvola di sicurezza

Le valvole di sicurezza sono dispositivi di protezione critici e non negoziabili, progettati come ultima linea di difesa nei sistemi pressurizzati. La loro funzione principale è quella di aprire e rilasciare automaticamente la pressione in eccesso quando viene superato un set point predeterminato, prevenendo così guasti catastrofici alle apparecchiature, esplosioni e garantendo la sicurezza del personale e dell'ambiente. Una volta che la pressione del sistema ritorna a un livello sicuro, la valvola si richiude automaticamente, mantenendo l'integrità del sistema e la continuità di funzionamento. Questa funzione essenziale li rende indispensabili in numerosi settori, tra cui HVAC, caldaie commerciali, riscaldamento di processo e sistemi di approvvigionamento idrico.

Caratteristica e applicazione del prodotto

Le valvole di sicurezza vengono utilizzate come dispositivi di protezione di sicurezza in vari sistemi, tra cui riscaldamento, raffreddamento e fornitura di acqua domestica. Quando la pressione del sistema aumenta e supera la pressione di scarico della valvola, la valvola di sicurezza si attiva automaticamente per scaricare la pressione e rilasciare il fluido, garantendo così la sicurezza delle tubazioni e delle apparecchiature interne. Al contrario, la valvola si riposiziona e si chiude automaticamente quando la pressione del sistema scende al di sotto della pressione designata.

Parametro del prodotto (specifica)

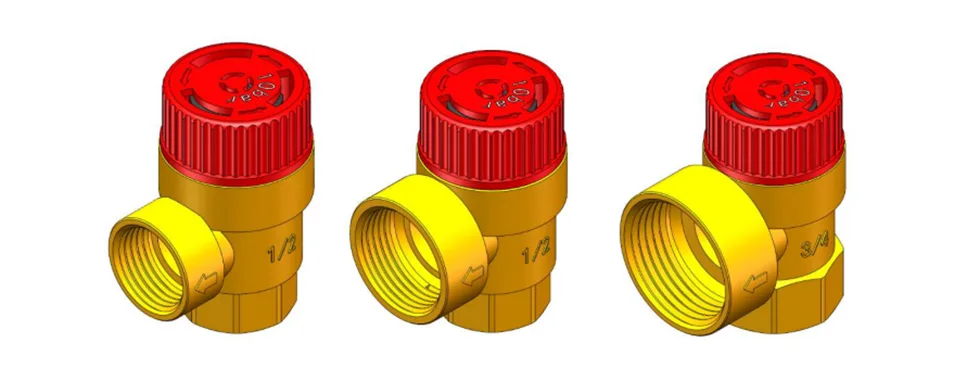

Tipo di connessione filettata

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

Specifica tecnica

Mezzo: soluzione di acqua o glicole (concentrazione massima 50%)

Temperatura operativa: -20 ℃ ~ 110 ℃

Pressione massima di esercizio: ≤16 bar

Pressione Nominale (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (valore pressione non regolabile)

Pressione di apertura (Po): ≤Pnr 10%

Pressione di chiusura (Pf): ≤Pnr 10%

Corpo valvola: forgiatura integrale ad alta temperatura, spessore della parete ispessita, maggiore resistenza.

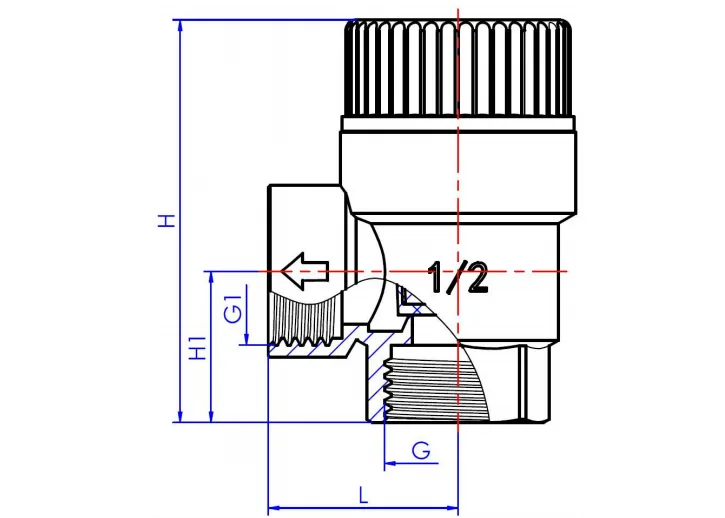

Dimensione del prodotto

Principio di funzionamento

Il pistone interno della valvola di sicurezza utilizza la tensione della molla per chiudere la sede della valvola. Quando la pressione del sistema supera la tensione preimpostata della molla, il pistone si sposta verso l'alto, allontanandosi dalla sede, e apre il canale di rilascio dell'acqua. La pressione impostata della valvola di sicurezza è la pressione di esercizio massima consentita per il sistema.

Quando la pressione dell'impianto scende al di sotto della pressione di chiusura della valvola di sicurezza, la tensione esercitata dalla molla posta sulla parte superiore del pistone provoca la chiusura del canale di flusso dell'acqua, riportando l'impianto al suo normale stato di funzionamento. Il diametro di uscita della valvola di sicurezza è uguale o maggiore del diametro di ingresso; questo design facilita un rapido scarico della pressione.

Istruzioni di installazione e funzionamento

Prima di installare la valvola di sicurezza, personale professionale qualificato deve selezionare il modello corretto in base alle caratteristiche dell'impianto e nel rispetto delle normative in materia. Sul corpo della valvola è contrassegnata la direzione del flusso dell'acqua, che deve essere scrupolosamente rispettata durante l'installazione.

1.Sistemi applicabili

1.1 Sistemi di riscaldamento

La valvola di sicurezza deve essere installata nella parte superiore della fonte di calore (caldaia, pompa di calore, ecc.) o entro una distanza di 1 metro dal tubo di alimentazione dell'acqua. Non deve essere presente alcuna forma di valvola di intercettazione tra la valvola di sicurezza ed il tubo di collegamento della fonte di calore.

1.2 Sistemi di acqua calda sanitaria

La valvola di sicurezza deve essere installata all'ingresso dell'acqua fredda di un serbatoio di acqua calda del tipo ad accumulo, assicurandosi che non vi siano valvole di intercettazione di qualsiasi tipo sulle tubazioni tra questi punti.

1.3 Sistemi di gas compresso

La valvola di sicurezza è adatta per l'uso in impianti di gas compresso.

2.Metodo di installazione

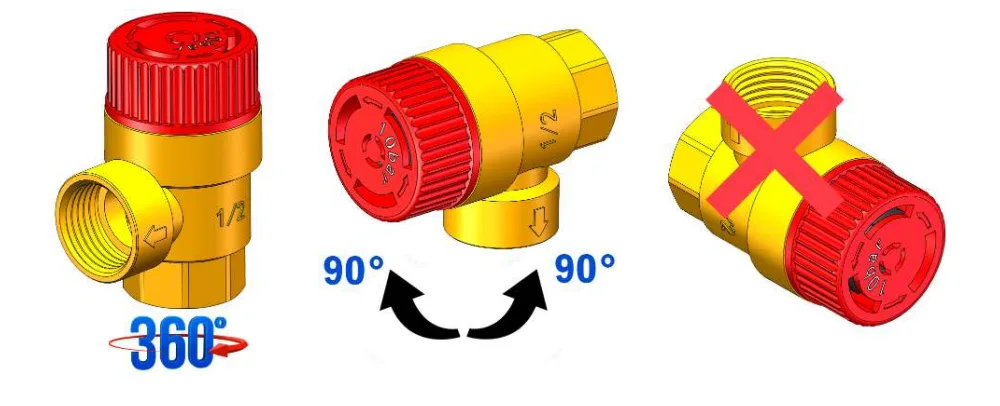

Prima dell'installazione assicurarsi che la pressione dell'impianto corrisponda alla pressione di apertura della valvola di sicurezza; assicurarsi che il sistema sia completamente depressurizzato e raffreddato; assicurarsi che non vi siano valvole di intercettazione di qualsiasi forma tra l'impianto e la valvola di sicurezza; lavare le tubazioni dell'impianto. La valvola di sicurezza può essere installata verticalmente o orizzontalmente, ma non può essere installata invertita (come mostrato nella figura seguente). Seguendo questi metodi di installazione è possibile evitare che impurità e sedimenti compromettano il normale funzionamento.

3.Precauzioni per l'installazione

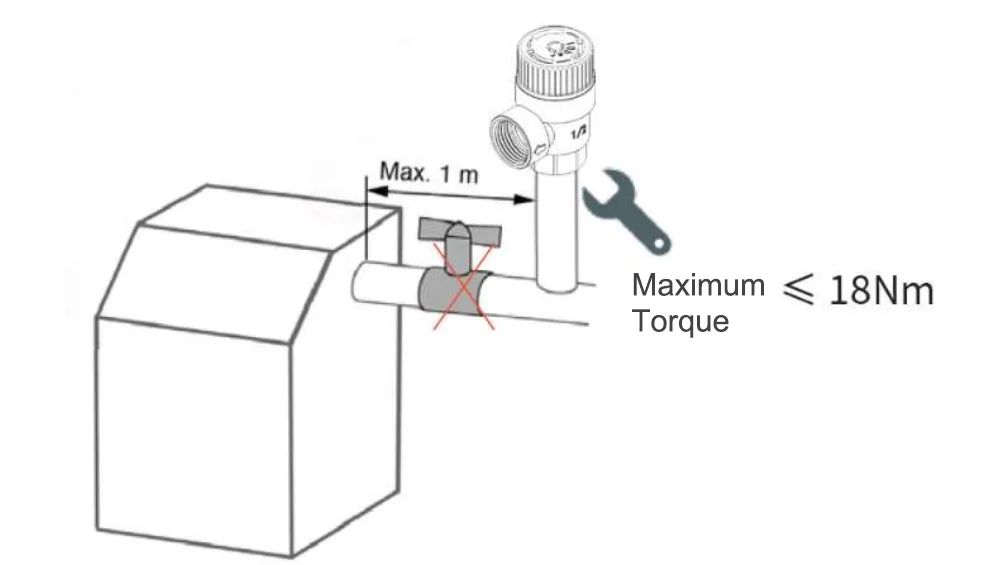

3.1 Durante l'installazione della valvola di sicurezza, la coppia deve essere ≤18 N·m per evitare la deformazione della valvola, che potrebbe portare a guasti. Non devono essere presenti valvole di intercettazione di qualsiasi forma (valvole a sfera, valvole di ritegno, ecc.) tra l'impianto e la valvola di sicurezza, come mostrato nella figura seguente.

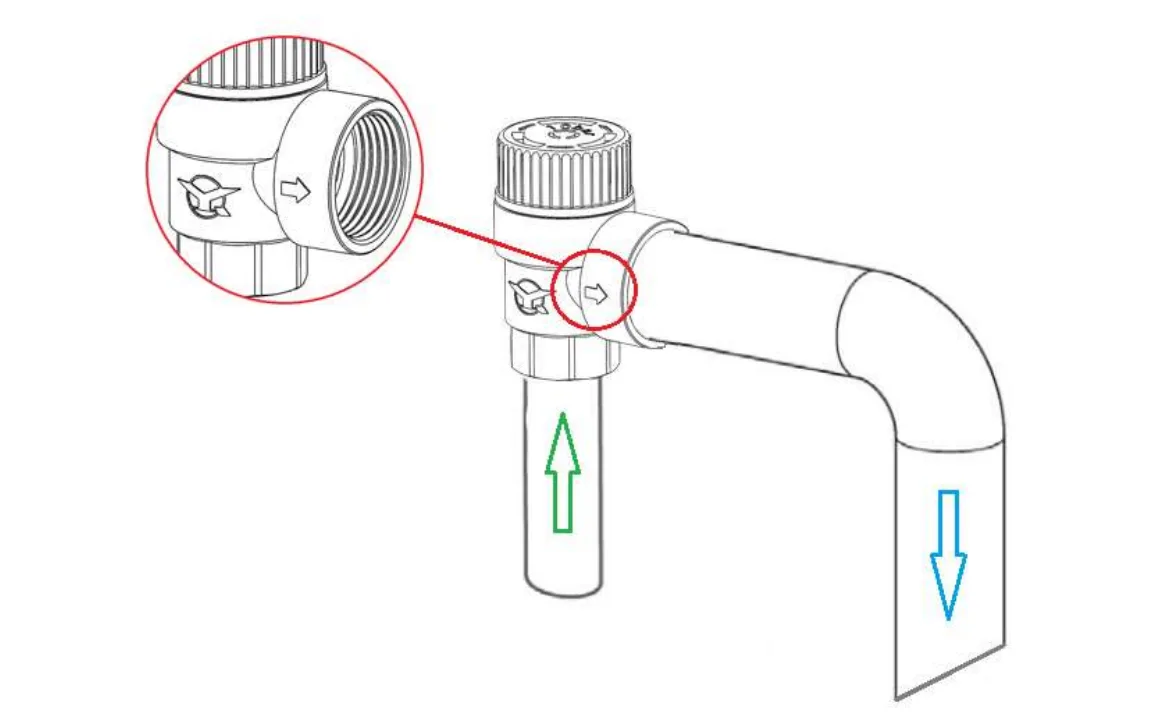

3.2 Il diametro della tubazione che collega l'impianto alla valvola di sicurezza deve essere maggiore o uguale al diametro del tubo di ingresso della valvola di sicurezza. Assicurarsi che la direzione del flusso del fluido sia allineata con la direzione della freccia sulla porta di scarico di sicurezza, come mostrato nella figura seguente. Si consiglia di posizionare un cartello di promemoria vicino alla porta di scarico della valvola di sicurezza indicante: "Non bloccare l'uscita durante il funzionamento del sistema".

3.3 Non installare valvole di intercettazione o altri accessori per valvole che impediscano il flusso del fluido sulla porta di scarico della pressione. Assicurarsi che il fluido possa fuoriuscire dalla porta di scarico della pressione senza intoppi e senza ostacoli. Il tubo di scarico deve avere un massimo di due gomiti e una lunghezza ≤2 metri.

3.4 Assicurarsi che sia presente uno scarico a pavimento o un dispositivo di ricezione vicino al luogo di installazione della valvola di sicurezza per un drenaggio sicuro durante la messa in servizio, la manutenzione in caso di guasto, ecc., per evitare lesioni personali o perdite di proprietà causate dal fluido che scorre.

Messa in servizio

Ruotare il volantino una volta nella direzione della freccia sul volantino superiore della valvola di sicurezza. A questo punto il fluido deve essere scaricato dalla porta di scarico della pressione. Se non viene scaricato alcun fluido, controllare se la porta di scarico della pressione è bloccata o se la valvola di sicurezza è danneggiata e controllare lo stato della pressione del sistema. La rotazione del volantino può essere utilizzata solo per verificare il corretto funzionamento della valvola di sicurezza. Non ruotare il volantino più volte o nella direzione opposta, poiché ciò causerebbe danni alla valvola di sicurezza.

Manutenzione

Raccomandazione: eseguire un test funzionale ogni 6 mesi.
