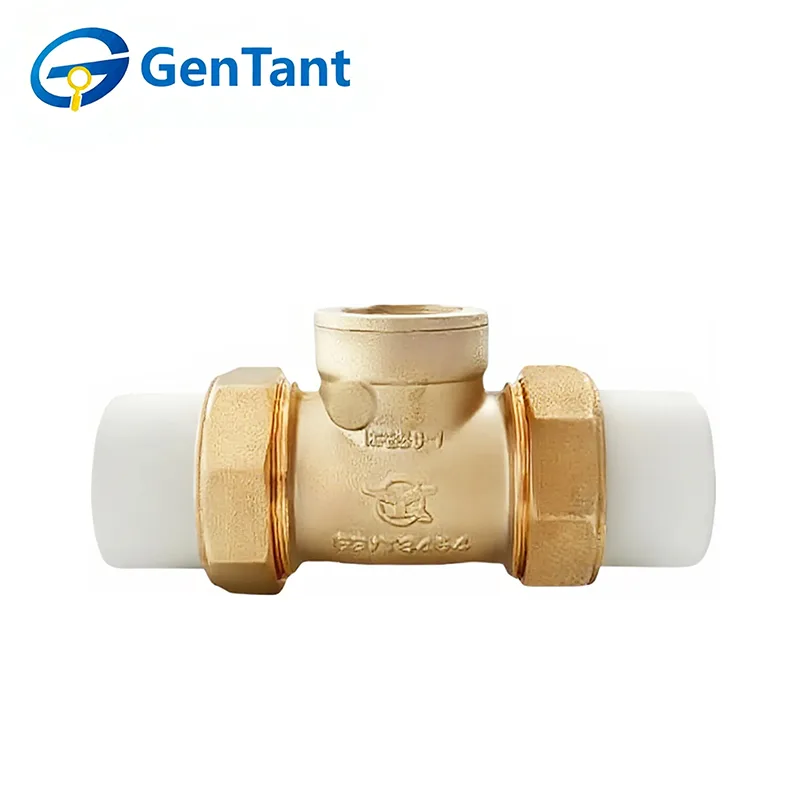

Valvola di ritegno orizzontale PPR

La valvola di ritegno orizzontale PPR è un dispositivo di controllo del flusso unidirezionale specializzato progettato per l'integrazione all'interno dei sistemi di tubazioni in copolimero casuale di polipropilene (PPR). La sua funzione principale è quella di consentire automaticamente il flusso del fluido nella direzione prevista in avanti sigillando istantaneamente per impedire qualsiasi flusso inverso o riflusso quando la pressione diminuisce o cessa. Questo meccanismo è vitale per proteggere i componenti del sistema PPR, come pompe, contatori ed elementi riscaldanti, dai danni causati dai colpi d'ariete e dai picchi di pressione inversa. Garantisce la sicurezza operativa e la stabilità del processo in applicazioni residenziali e commerciali, tra cui la distribuzione di acqua potabile, il riscaldamento a pavimento e i sistemi solari termici.

Caratteristica e applicazione del prodotto

La valvola di ritegno orizzontale PPR è dotata di un corpo in copolimero casuale di polipropilene resistente alla corrosione, che garantisce la compatibilità con acqua potabile e sistemi chimici. Il design del disco oscillante integrato consente un flusso in avanti a bassa resistenza fornendo allo stesso tempo una prevenzione automatica e serrata del riflusso. Compatto e leggero, offre una facile installazione di saldatura di bicchieri per fusione a caldo con un funzionamento affidabile e senza manutenzione.

Ampiamente utilizzato nelle reti di tubazioni PPR per l'approvvigionamento idrico residenziale e commerciale, il trasferimento di prodotti chimici, l'irrigazione e i sistemi HVAC. Previene efficacemente il flusso inverso nelle tubazioni orizzontali, proteggendo le pompe e mantenendo la sicurezza del sistema nelle applicazioni di acqua potabile, fluidi industriali e circolazione a bassa pressione.

Parametro del prodotto

1. Pressione nominale: 1,6 MPa

2. Mezzo di lavoro: acqua

3.Temperatura di funzionamento: -10°C ≤ T ≤ 100°C

4.La filettatura è conforme allo standard ISO228

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

Nota 1: La valvola di ritegno orizzontale PPR può essere installata su tubazioni orizzontali o verticali con flusso verso l'alto o con orientamenti intermedi, a condizione che il perno della cerniera sulle valvole di ritegno di tipo oscillante rimanga orizzontale. Installare le valvole di ritegno ad una distanza adeguata dalle uscite della pompa o da altre fonti di flusso turbolento. Per i dettagli fare riferimento al relativo bollettino tecnico.

Nota 2: alcune valvole di ritegno possono includere un imballaggio interno per proteggere il disco durante la spedizione. Rimuovere tutto il materiale di imballaggio prima dell'installazione.

Istruzioni per l'uso

La valvola di ritegno orizzontale PPR funziona automaticamente e non richiede intervento manuale.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono: disco, supporto e gruppo cerniera.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.

Manutenzione

1.Pulizia regolare. Per evitare l'influenza di impurità e sedimenti nella tubazione sulla valvola di ritegno, è necessario pulire regolarmente la valvola di ritegno orizzontale interamente in rame e l'interno della tubazione.

2. Notare il funzionamento alternato dell'acqua fredda e calda. L'apertura e la chiusura frequenti della valvola di ritegno causeranno danni, pertanto è necessario evitare l'alternanza di funzionamento con acqua fredda e calda.

3. Prendere nota della pressione. Quando si utilizza la valvola di ritegno orizzontale interamente in rame, è necessario prestare attenzione alla situazione di pressione all'interno della tubazione, poiché una pressione eccessivamente alta avrà un effetto negativo sulla valvola di ritegno. In breve, la valvola di ritegno orizzontale interamente in rame è un dispositivo comunemente utilizzato nei sistemi di tubazioni e il suo utilizzo e manutenzione sono molto semplici e facili. Nell'uso effettivo, gli utenti devono operare e mantenere secondo i requisiti di cui sopra per garantire l'effetto dell'uso.
