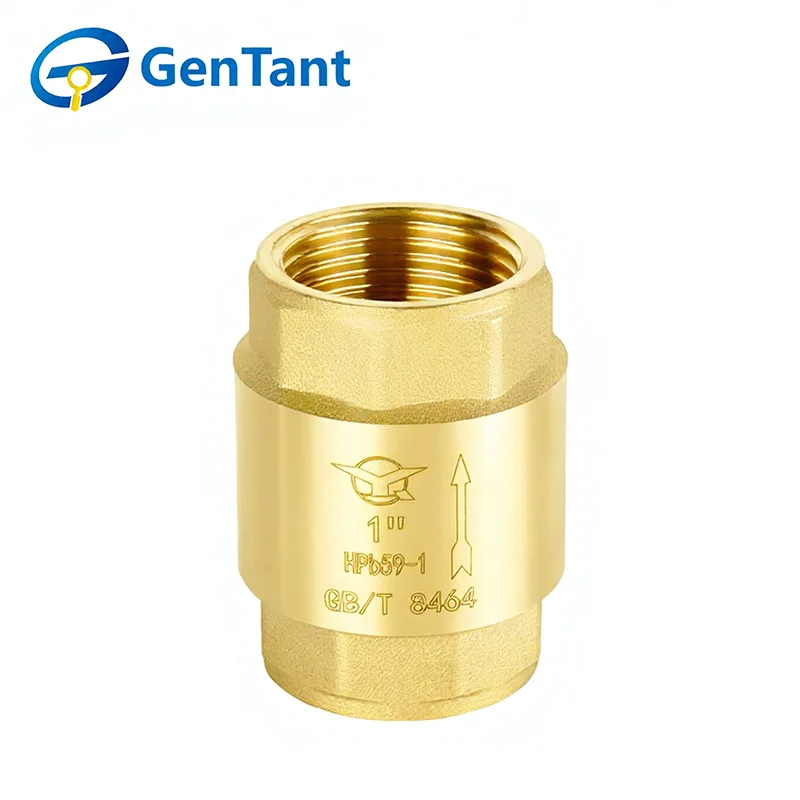

Valvola di ritegno a molla

Una valvola di ritegno a molla è un dispositivo critico di controllo del flusso unidirezionale che utilizza un meccanismo a molla interno per garantire una tenuta affidabile e una risposta rapida. La sua funzione principale è consentire automaticamente il flusso di fluido o gas in una direzione impedendo al contempo il flusso inverso o il riflusso. Quando la pressione in avanti supera la forza calibrata della molla, il disco della valvola si apre; quando il flusso si interrompe o tenta di invertirsi, la molla spinge immediatamente il disco contro la sede, creando una tenuta ermetica. Questa azione rapida protegge pompe, compressori e sistemi di tubazioni dai danni causati da colpi d'ariete, picchi di pressione e contaminazione del flusso inverso. È essenziale per mantenere l'integrità del sistema in applicazioni che vanno dalla fornitura di acqua e HVAC alla lavorazione industriale e all'irrigazione.

Caratteristica e applicazione del prodotto

La valvola di ritegno a molla è una valvola automatica che consente al fluido di fluire in una direzione prevenendo il riflusso, utilizzando un disco caricato a molla per un funzionamento rapido e affidabile. Il design compatto, la tenuta ermetica e la bassa caduta di pressione lo rendono adatto per sistemi di tubazioni idriche, HVAC e industriali. Ampiamente utilizzato nelle pompe, nelle tubazioni e nella protezione delle apparecchiature, garantisce la sicurezza del sistema, previene i colpi d'ariete e mantiene un flusso stabile.

Parametro del prodotto

1. Pressione nominale: 1,6 MPa

2. Mezzo di lavoro: acqua, gas non corrosivi e non infiammabili

3. Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

4. La filettatura è conforme allo standard ISO228

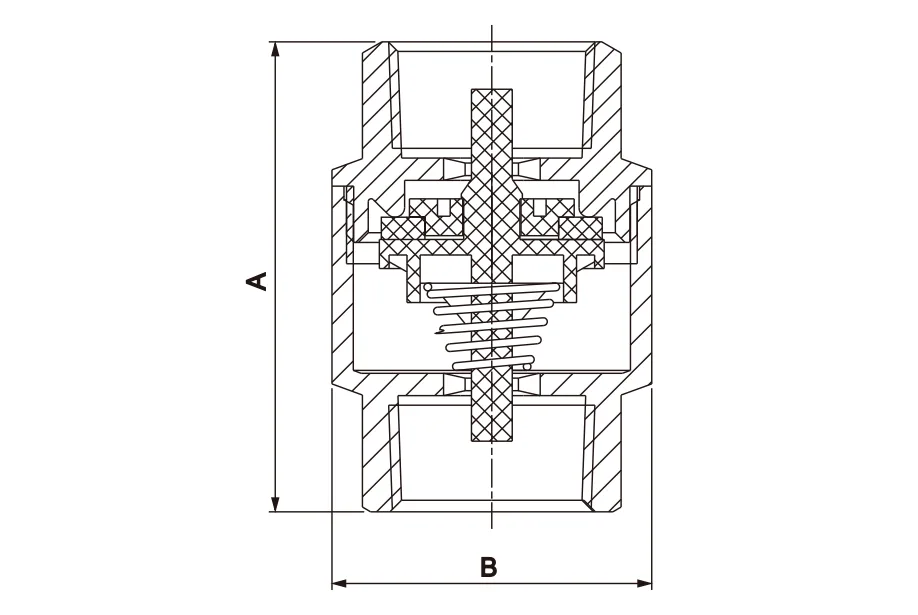

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

Nota 1: La valvola di ritegno a molla può essere installata su tubazioni orizzontali o verticali con flusso verso l'alto o con orientamenti intermedi, a condizione che il perno della cerniera sulle valvole di ritegno di tipo oscillante rimanga orizzontale. Installare le valvole di ritegno ad una distanza adeguata dalle uscite della pompa o da altre fonti di flusso turbolento. Per i dettagli fare riferimento al relativo bollettino tecnico.

Nota 2: alcune valvole di ritegno a molla possono includere un imballaggio interno per proteggere il disco durante la spedizione. Rimuovere tutto il materiale di imballaggio prima dell'installazione.

Istruzioni per l'uso

Le valvole di ritegno funzionano automaticamente e non richiedono intervento manuale.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono: disco, supporto e gruppo cerniera.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.

Manutenzione

1.Pulizia regolare. Per evitare l'influenza di impurità e sedimenti nella tubazione sulla valvola di ritegno, è necessario pulire regolarmente la valvola di ritegno orizzontale interamente in rame e l'interno della tubazione.

2. Notare il funzionamento alternato dell'acqua fredda e calda. L'apertura e la chiusura frequenti della valvola di ritegno causeranno danni, pertanto è necessario evitare l'alternanza di funzionamento con acqua fredda e calda.

3. Prendere nota della pressione. Quando si utilizza la valvola di ritegno orizzontale interamente in rame, è necessario prestare attenzione alla situazione di pressione all'interno della tubazione, poiché una pressione eccessivamente alta avrà un effetto negativo sulla valvola di ritegno. In breve, la valvola di ritegno orizzontale interamente in rame è un dispositivo comunemente utilizzato nei sistemi di tubazioni e il suo utilizzo e manutenzione sono molto semplici e facili. Nell'uso effettivo, gli utenti devono operare e mantenere secondo i requisiti di cui sopra per garantire l'effetto dell'uso.
