Valvola di riduzione della pressione

Progettate per garantire durabilità e precisione, le valvole GenTant sono specificate da ingegneri e acquistate da partner in tutto il mondo. Ci impegniamo al controllo della qualità e produciamo professionalmente soluzioni di alta qualità su misura per soddisfare le diverse esigenze applicative. La nostra fabbrica offre servizi personalizzati e fornisce campioni gratuiti, consentendoti di valutare i nostri prodotti prima di prendere una decisione. Ti invitiamo a rivedere i nostri dati tecnici o a discutere i requisiti della tua applicazione con il nostro team. Collaboriamo per fornire soluzioni di gestione della pressione affidabili ed economicamente vantaggiose per il tuo prossimo progetto.

Caratteristica e applicazione del prodotto

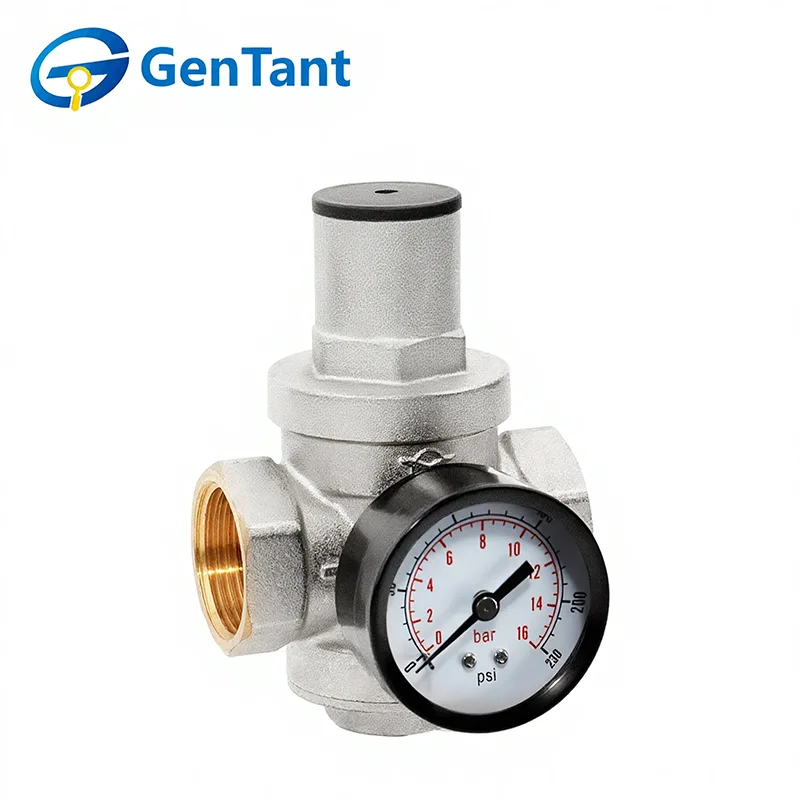

Questa valvola riduttrice di pressione, nota anche come regolatore di pressione, è progettata per l'uso in sistemi di fornitura di acqua calda e fredda per fornire una riduzione regolabile della pressione. Mantiene costantemente la pressione a valle pari o inferiore al set point, indipendentemente dalle fluttuazioni della pressione di alimentazione principale. Anche in condizioni statiche, la pressione a valle del regolatore non supererà il valore preimpostato. Caratterizzato da un principio di funzionamento "post-azione", garantisce un controllo preciso e affidabile. Il regolatore include una porta filettata sul lato per un facile monitoraggio della pressione (manometro venduto separatamente) ed entrambe le estremità della connessione sono dotate di cappucci protettivi in ​​nylon per l'integrità della tenuta.

Parametro del prodotto (specifica)

Diametro nominale: da DN15 a DN50

Pressione massima in ingresso: 2,5 MPa

Intervallo di regolazione della pressione: da 0,1 a 0,55 MPa

Pressione di uscita preimpostata in fabbrica: 0,3 MPa

Massima temperatura operativa del mezzo: +80°C

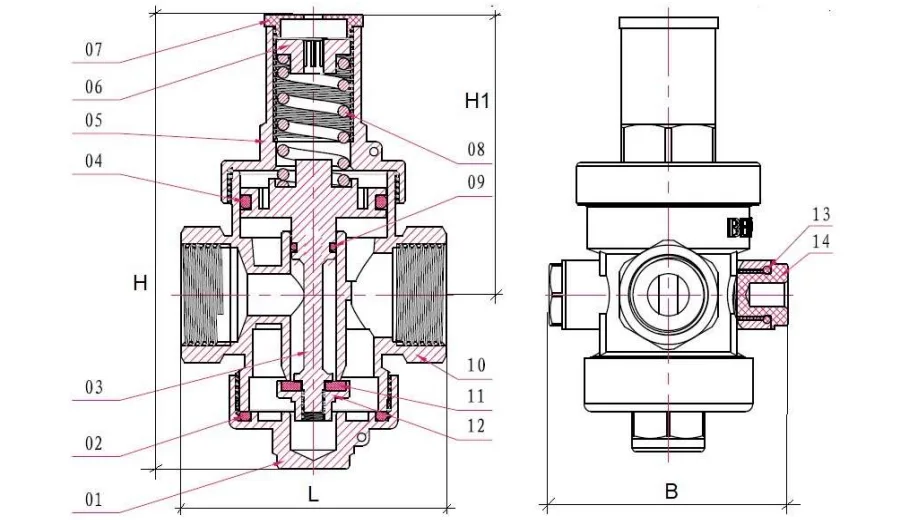

Dimensione

Struttura del prodotto e principio di funzionamento

Struttura

La valvola di riduzione della pressione GenTant è costituita da connessioni di ingresso e uscita, un elemento sensibile caricato a molla e un meccanismo di regolazione.

Principio di funzionamento

Il fluido entra nella camera di ingresso ed esercita la stessa forza sull'otturatore della valvola e sulla superficie inferiore del pistone. La forza della molla mantiene il regolatore aperto finché la pressione media che agisce sul pistone nella camera di uscita non si bilancia con la pressione impostata. A questo punto l'otturatore della valvola inizia a chiudere il passaggio tra le camere, aumentando la resistenza e riducendo la pressione in uscita al valore impostato. Utilizzando il dado di regolazione in ottone è possibile impostare la pressione in uscita del regolatore ad un valore desiderato diverso da quello preimpostato in fabbrica (3 bar).

Istruzioni di installazione e funzionamento

Il regolatore di pressione può essere installato con qualsiasi orientamento. La direzione del fluido deve corrispondere alla freccia indicata sul corpo valvola. Il manicotto di regolazione deve essere in una posizione operativa.

Il regolatore deve essere installato in un luogo che faciliti le operazioni di messa in servizio e di manutenzione.

A monte del regolatore deve essere installato un filtro meccanico con finezza di filtrazione non inferiore a 500 micron.

Durante l'installazione devono essere soddisfatte le seguenti condizioni:

● Pulire e lavare accuratamente la sezione di ingresso della tubazione.

● Assicurarsi che nessun materiale sigillante (come nastro sigillante per filettature in PTFE, cordone sigillante in canapa, ecc.) entri nella camera di lavoro del regolatore.

● Nelle nuove costruzioni o nei grandi progetti di ristrutturazione, il test della pressione e il lavaggio della tubazione devono essere completati prima dell'installazione del regolatore.

La valvola di riduzione della pressione GenTant non deve sopportare alcun carico proveniente dalla tubazione (inclusi flessione, compressione, tensione, torsione, disallineamento, vibrazione, serraggio irregolare degli elementi di fissaggio, ecc.). Ove necessario, è necessario installare supporti o compensatori per eliminare i carichi imposti dalla tubazione sulla valvola. La coppia massima di installazione del regolatore è elencata nella tabella seguente

Si consiglia di installare il regolatore a monte del contatore dell'acqua. Il controllo della pressione deve essere effettuato utilizzando un manometro, che può essere installato in corrispondenza della presa del regolatore. Il manometro visualizza la pressione di uscita del regolatore.

Per regolare la pressione impostata, allentare prima il tappo, quindi utilizzare una chiave per ruotare la vite di regolazione fino al raggiungimento della pressione desiderata, come indicato sul manometro. Ruotando la vite di regolazione in senso orario si aumenta la pressione impostata, mentre girandola in senso antiorario la si diminuisce. Stringere saldamente il coperchio dopo aver completato la regolazione.

Per evitare rumore o cavitazione, si consiglia di mantenere il rapporto di pressione ingresso/uscita inferiore a 2,5 MPa. Ad esempio, se la pressione di uscita richiesta è 4 bar, la pressione di ingresso non deve superare i 10 bar. Se necessario, valutare l'installazione in serie di ulteriori riduttori di pressione.
