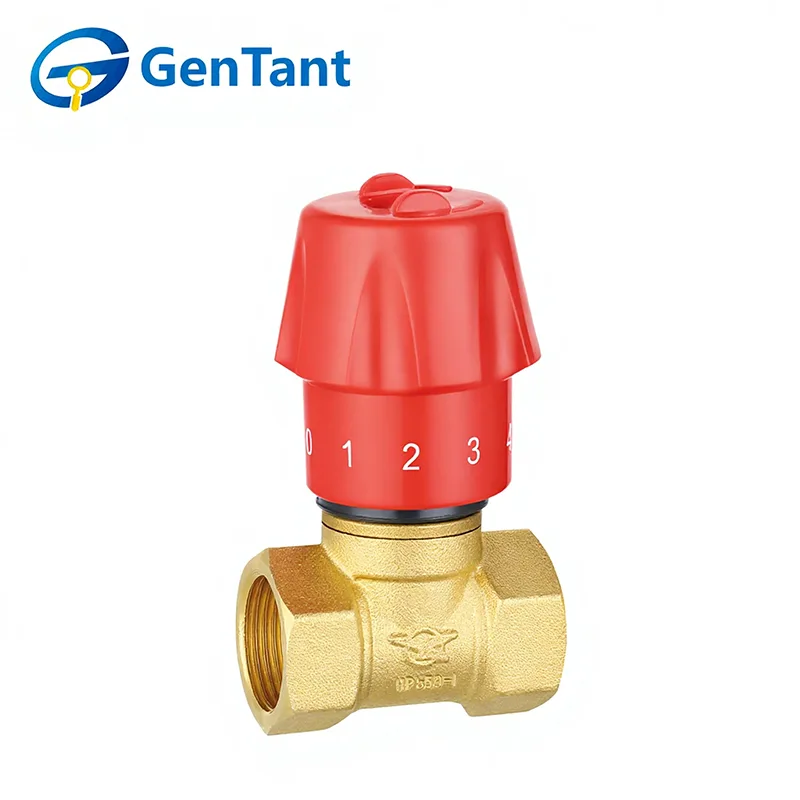

Valvola a globo per il controllo del flusso

Una valvola a globo per il controllo del flusso è un dispositivo di precisione progettato per la modulazione e la regolazione accurata del flusso del fluido all'interno di un sistema di tubazioni. La sua funzione principale è fornire un controllo preciso e stabile su portata, pressione e volume, piuttosto che fungere semplicemente da dispositivo di accensione/spegnimento. Ciò è ottenuto grazie alla sua caratteristica struttura interna, in cui il disco o l'otturatore si muove linearmente perpendicolarmente alla sede, consentendo una progressiva restrizione o apertura del percorso del flusso. Questo design offre eccellenti caratteristiche di strozzamento, consentendo agli operatori di impostare e mantenere con precisione il livello di flusso desiderato. È essenziale nelle applicazioni che richiedono una gestione costante del flusso, come il bilanciamento nei sistemi idronici HVAC, il controllo dei processi in ambienti industriali e la regolazione della pressione nelle reti di distribuzione idrica.

Caratteristica e applicazione del prodotto

Le valvole a globo per il controllo del flusso sono progettate per la strozzatura e la modulazione ad alta precisione nei sistemi idrici commerciali e residenziali. La loro caratteristica principale è l'esclusivo design interno con otturatore e sede che consente regolazioni precise delle portate e delle pressioni. Queste valvole sono essenziali per bilanciare i circuiti HVAC, gestire l'acqua di alimentazione delle caldaie e controllare il dosaggio di prodotti chimici nel trattamento dell'acqua. La loro capacità di mantenere un flusso stabile in condizioni variabili garantisce l'efficienza del sistema e previene l'usura delle apparecchiature.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -20°C ≤ T ≤ 150°C

La filettatura è conforme allo standard ISO 228

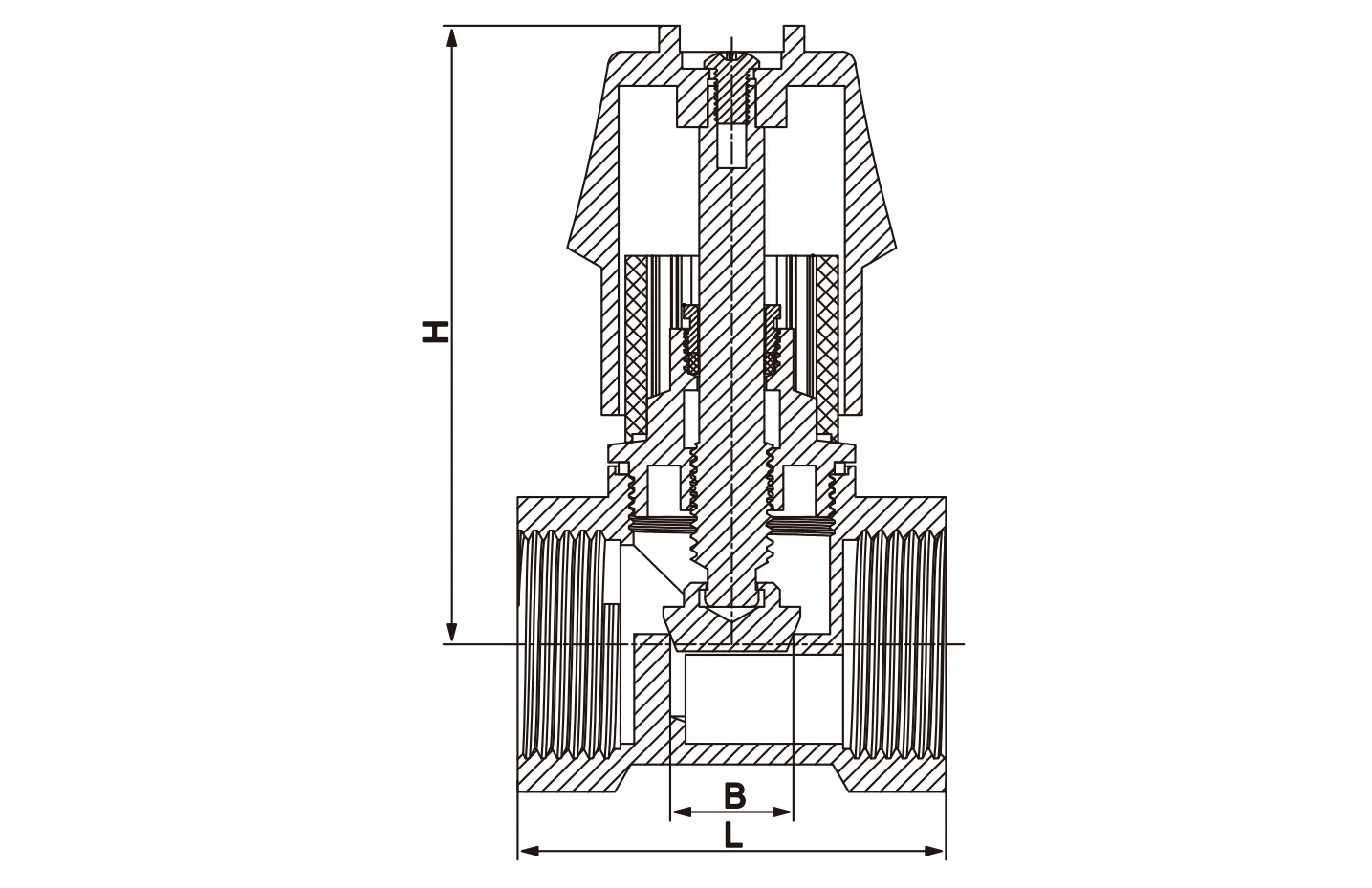

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a globo con controllo del flusso, si consiglia di installarle con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

Le valvole a saracinesca e a globo sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono:

Valvole a globo: Maniglia, dado maniglia, baderna, premistoppa, dado premistoppa, disco e sede.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
