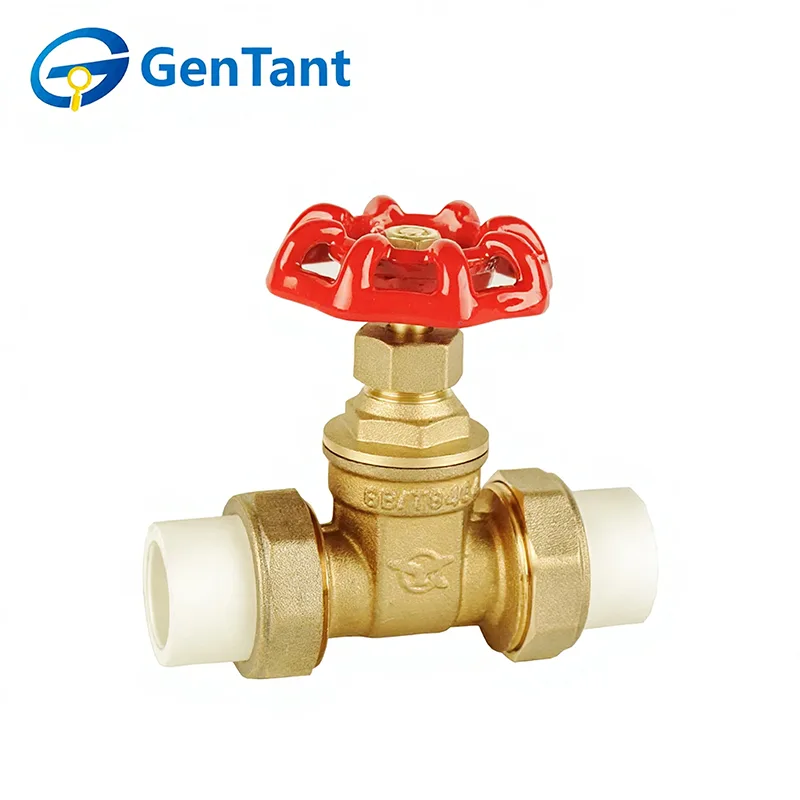

Valvola a saracinesca a doppia unione PPR

Una valvola a saracinesca a doppia unione PPR è un componente integrale e di facile manutenzione, progettato specificamente per i sistemi di tubazioni in polipropilene copolimero casuale (PPR). La sua funzione principale è fornire un controllo affidabile del flusso on/off per i liquidi all'interno della tubazione. La valvola funziona tramite un cancello a movimento lineare che si apre completamente per consentire un flusso senza ostacoli o si chiude completamente per formare una tenuta ermetica. Il design distintivo del "doppio raccordo" incorpora due dadi di raccordo separabili su entrambi i lati del corpo della valvola, consentendo una facile installazione, rimozione e manutenzione futura senza la necessità di tagliare i tubi PPR. Questa funzionalità è fondamentale per la manutenzione del sistema, la sostituzione dei componenti e le modifiche nelle applicazioni idrauliche residenziali e commerciali, nella distribuzione dell'acqua e nel riscaldamento radiante.

Caratteristica e applicazione del prodotto

La valvola a saracinesca a doppia unione PPR è progettata per un controllo affidabile dell'arresto nei sistemi di tubazioni in plastica. Presenta un corpo in PPR resistente alla corrosione e connessioni a doppia unione, che consentono una facile installazione, rimozione e manutenzione senza tagliare i tubi. Il funzionamento regolare del cancello garantisce una bassa resistenza al flusso e una buona tenuta quando è completamente aperto o chiuso.

Questa valvola è ampiamente utilizzata nei sistemi di fornitura di acqua calda e fredda, negli impianti HVAC e negli impianti idraulici residenziali o commerciali dove sono richieste durabilità, prestazioni senza perdite e manutenzione conveniente.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

La filettatura è conforme allo standard ISO 228

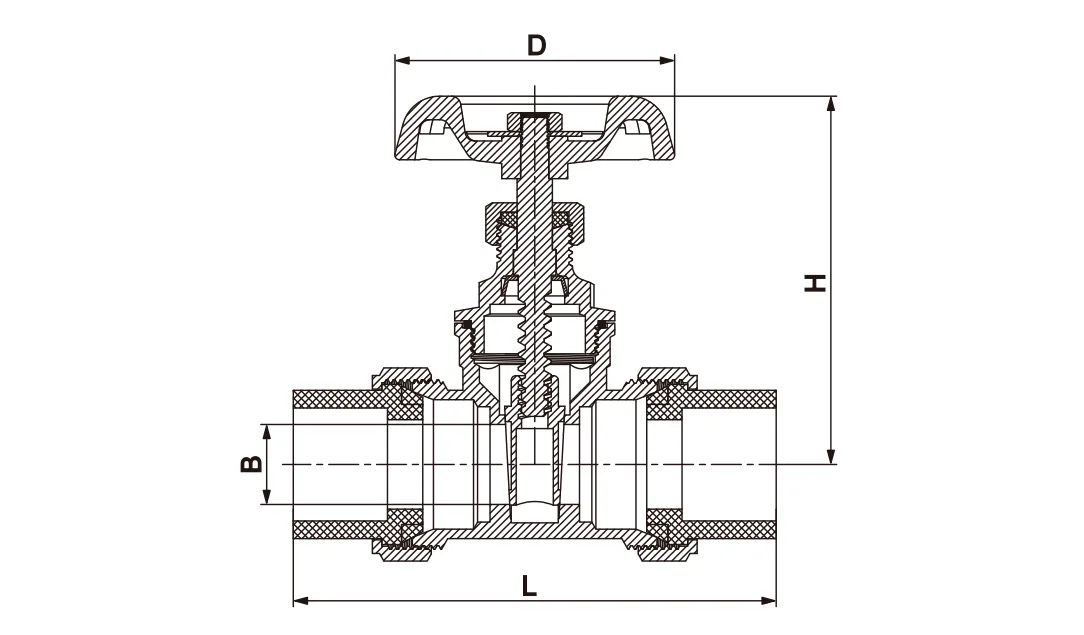

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a saracinesca e a globo, si consiglia l'installazione con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

Le valvole a saracinesca a doppia unione PPR sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono: maniglia, dado della maniglia, baderna, premistoppa, dado premiguarnizione.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
