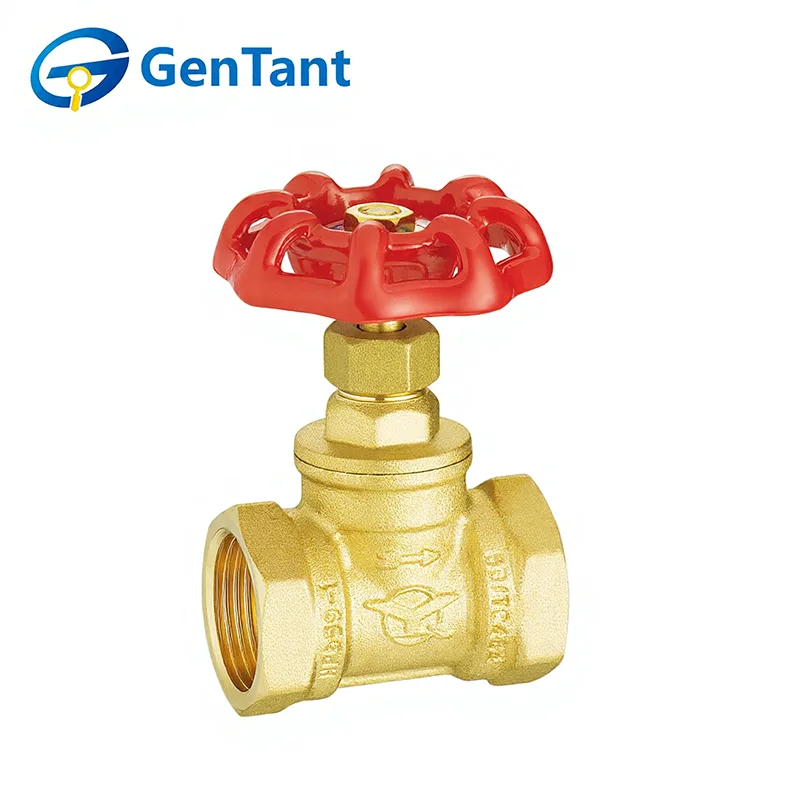

Valvola a globo per carichi medi

La valvola a globo per servizio medio è un dispositivo fondamentale di controllo del flusso progettato per un servizio affidabile di strozzamento, regolazione e accensione/spegnimento nei sistemi di fluidi. La sua funzione è incentrata sul design interno unico: il fluido scorre in un percorso a "S" ed è controllato da un disco o un tappo che si muove perpendicolarmente su un anello di sede fisso. Ciò fornisce una modulazione precisa della portata, una buona capacità di chiusura e un controllo accurato della pressione e del volume. Progettato per prestazioni robuste senza condizioni estreme, è ideale per bilanciare, isolare e regolare acqua, vapore, petrolio o gas in edifici commerciali, impianti industriali e sistemi HVAC dove sono necessarie regolazioni frequenti o tenuta affidabile.

Caratteristica e applicazione del prodotto

Le valvole a globo per servizio medio sono progettate per la precisione nei sistemi HVAC commerciali e idrici domestici. Le caratteristiche principali includono un robusto corpo sferico e un disco mobile che consente una regolazione accurata e uno spegnimento affidabile in condizioni di pressione fluttuante. Trovano ampia applicazione nel bilanciamento dei circuiti di riscaldamento/raffreddamento, nella regolazione dell'acqua di alimentazione delle caldaie e nella gestione delle linee del vapore. Il loro design durevole garantisce un controllo stabile del flusso e una sicurezza a lungo termine per le moderne infrastrutture edilizie.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

La filettatura è conforme allo standard ISO 228

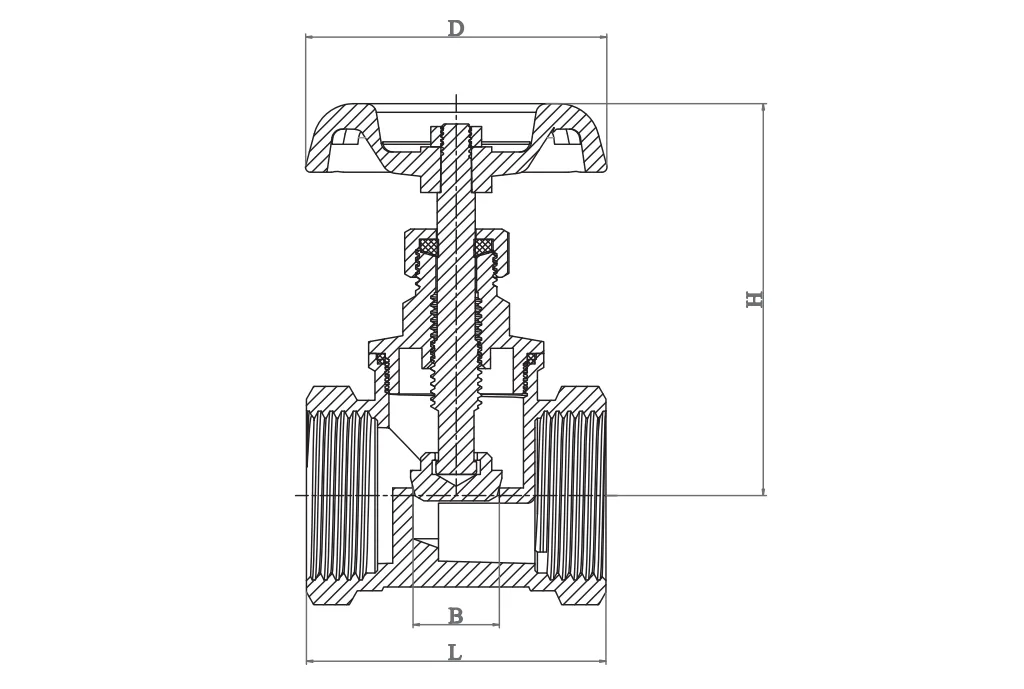

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a globo per servizio medio, si consiglia di installarle con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

Le valvole a saracinesca e a globo sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola a globo per servizio medio mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono:

Valvole a globo: Maniglia, dado maniglia, baderna, premistoppa, dado premistoppa, disco e sede.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
