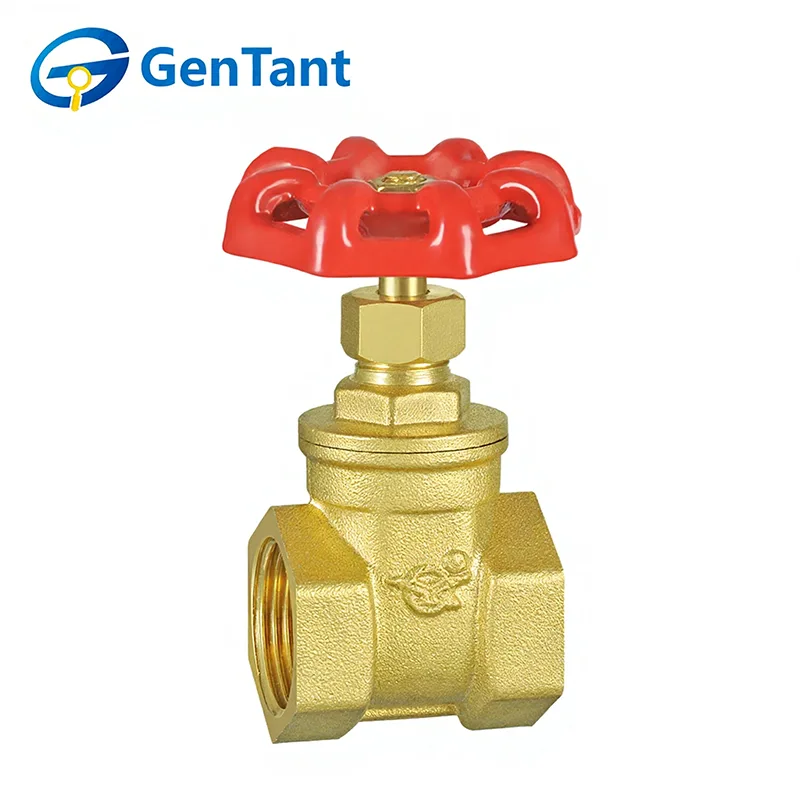

Valvola a saracinesca per carichi medi

Una valvola a saracinesca per carichi medi è una valvola a movimento lineare versatile e durevole progettata per un servizio di isolamento affidabile in un'ampia gamma di sistemi di gestione dei fluidi. La sua funzione principale è quella di fornire un percorso di flusso rettilineo completo e senza ostacoli quando è completamente aperto e un arresto completo quando è completamente chiuso. Ciò si ottiene sollevando o abbassando una solida saracinesca, o cuneo, perpendicolare al flusso, che crea una tenuta ermetica contro le sedi delle valvole. Progettato per prestazioni robuste senza i requisiti estremi di pressione e temperatura delle applicazioni pesanti, è ideale per il controllo on/off di acqua, olio, gas e vapore in ambienti municipali, commerciali e industriali, offrendo bassa resistenza al flusso e lunga durata se utilizzato correttamente.

Caratteristica e applicazione del prodotto

Una valvola a saracinesca per carichi medi è progettata per un controllo on/off affidabile in sistemi di tubazioni a pressione moderata. Presenta un corpo robusto, opzioni di stelo ascendente o non ascendente e una saracinesca a chiusura ermetica per una caduta di pressione minima quando è completamente aperta. Adatto per applicazioni con acqua, petrolio, gas e vapore a bassa pressione, è ampiamente utilizzato nei sistemi industriali, commerciali e comunali per l'isolamento, la distribuzione e il controllo di processo dove non è richiesto un funzionamento frequente.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua

Temperatura di funzionamento: -10°C ≤ T ≤ 100°C

La filettatura è conforme allo standard ISO 228

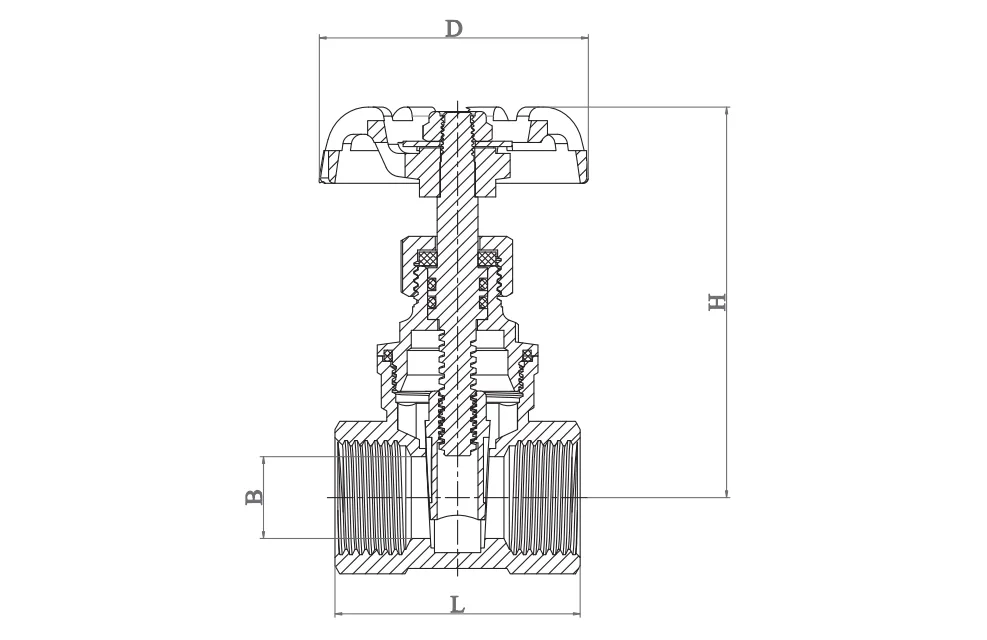

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola a saracinesca per carichi medi, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a saracinesca e a globo, si consiglia l'installazione con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

Le valvole a saracinesca per carichi medi sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono: maniglia, dado della maniglia, baderna, premistoppa, dado premiguarnizione.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
