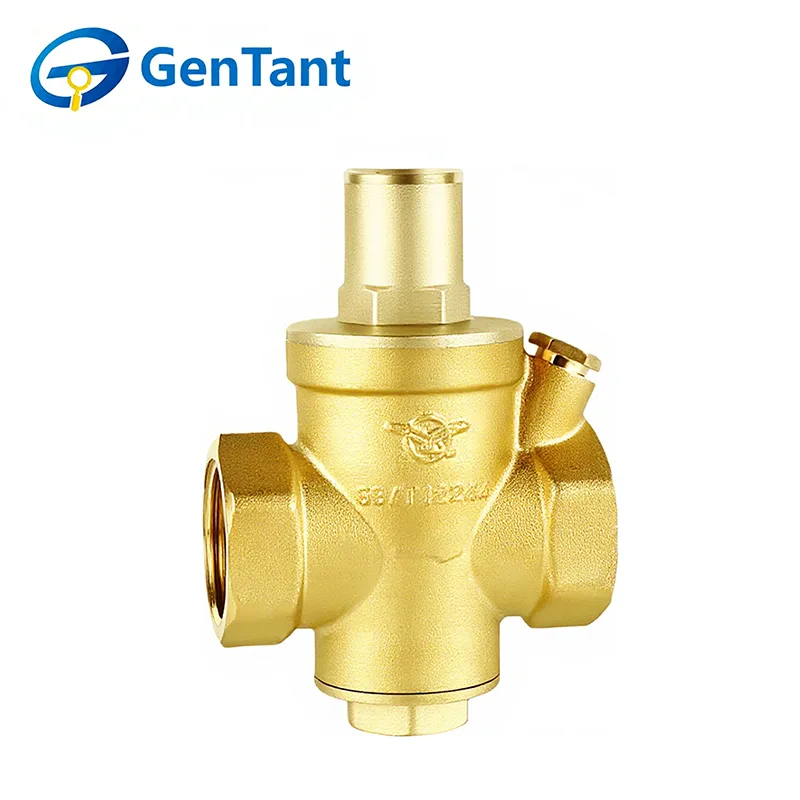

Valvola di riduzione della pressione per impieghi gravosi

Le nostre valvole sono progettate per prestazioni robuste in applicazioni residenziali e commerciali impegnative, proteggendo efficacemente tubazioni, apparecchiature e apparecchi degli utenti finali dai danni causati da una pressione eccessiva. Garantendo una pressione di uscita costante e controllata, migliorano l'efficienza del sistema, riducono al minimo i colpi d'ariete e prolungano la durata complessiva dell'installazione.

Se stai cercando una fabbrica che fornisca sia soluzioni all'ingrosso che servizi completamente personalizzati, valuta la possibilità di collaborare con GenTant. Combiniamo un rigoroso controllo di qualità, ingegneria innovativa e supporto OEM/ODM flessibile per fornire soluzioni di gestione della pressione affidabili e di alta qualità, personalizzate in base alle esigenze specifiche del vostro progetto.

Caratteristica e applicazione del prodotto

Una valvola di riduzione della pressione per impieghi gravosi è un componente vitale per il controllo dei fluidi che riduce automaticamente l'elevata pressione in ingresso a una pressione di uscita costante e desiderata. Funzionalmente, funziona come un dispositivo di limitazione variabile; alterando l'area del flusso, gestisce la velocità del flusso e l'energia cinetica per indurre una perdita di pressione controllata. Questo meccanismo garantisce che la pressione a valle rimanga stabile, anche con fluttuazioni significative a monte. Le caratteristiche principali includono una struttura robusta (pressione nominale PN16) e un'installazione flessibile (montaggio orizzontale o verticale). Inoltre, la molla di regolazione è completamente isolata dal flusso dell'acqua, rendendola adatta per un utilizzo sicuro negli impianti di acqua potabile.

Parametro del prodotto (specifica)

Tipo di connessione filettata

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Specifica tecnica

Pressione di esercizio massima consentita (PN): 16 bar

Intervallo di regolazione della pressione (Ps): 1~6 bar

Impostazione di fabbrica della pressione di uscita: 3 bar

Intervallo di temperatura di funzionamento: 0 ℃ (senza congelamento) ~ (80 ℃

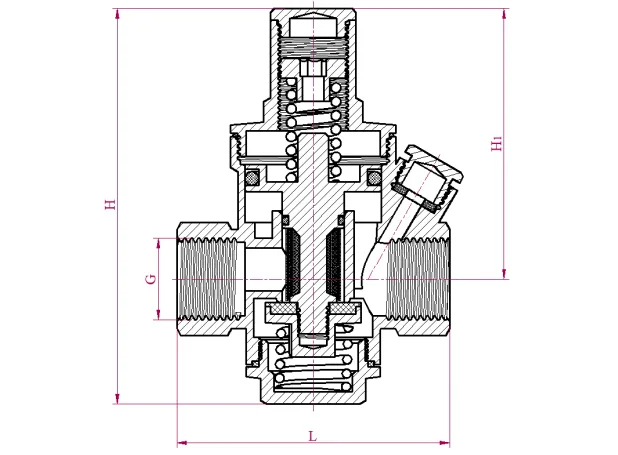

Dimensione del prodotto

Struttura del prodotto e principio di funzionamento

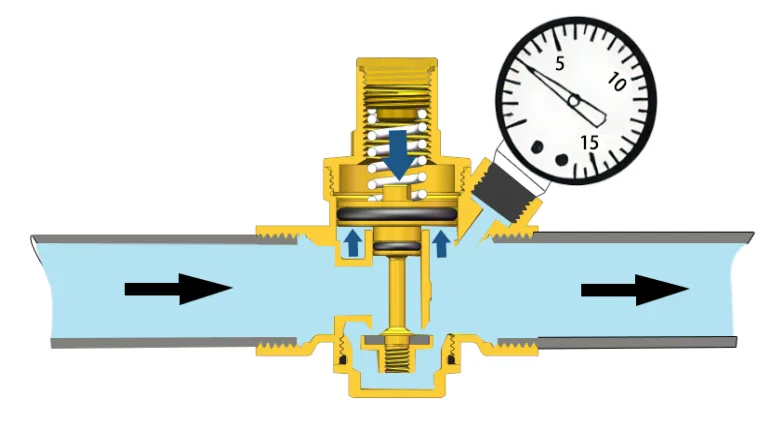

Principio di funzionamento

La funzione principale della valvola di riduzione della pressione per impieghi gravosi GenTant è la modulazione precisa di pressioni di ingresso elevate su una pressione di uscita stabilizzata e calibrata, salvaguardando così l'integrità dei successivi sistemi di fluidi domestici e industriali da eventi di sovratensione o condizioni di sovrapressione localizzata.

Meccanicamente, il dispositivo stabilisce un equilibrio idraulico bilanciando due forze primarie: la forza statica esercitata da una molla pretensionata, che spinge la valvola verso una posizione aperta, contro la forza di chiusura dinamica generata dalla pressione del fluido a monte che agisce sul pistone interno. Questo bilanciamento continuo e ad azionamento automatico mantiene efficacemente uno stato di pressione costante e ridotto a valle, ottimizzando sia l'erogazione del fluido che la protezione del sistema.

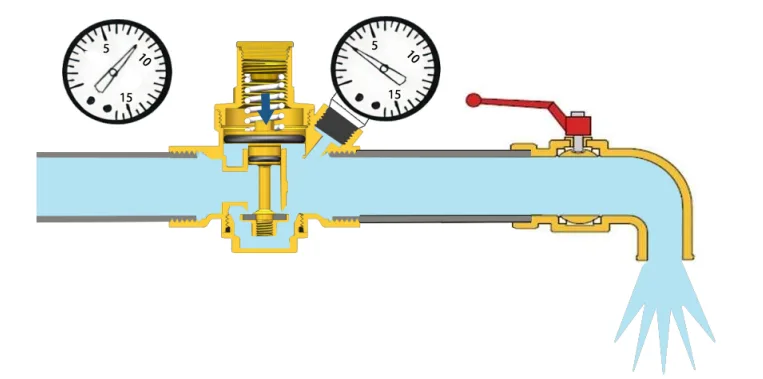

Stato operativo durante il consumo di acqua

Quando il rubinetto dell'acqua viene aperto, la forza esercitata dalla molla interna supera la pressione idraulica ascendente che agisce sulla superficie inferiore del pistone. Di conseguenza, il pistone trasla verso il basso, aprendo così il passaggio del flusso del fluido. Quando vengono attivati ​​ulteriori rubinetti a valle, la contropressione sotto il pistone diminuisce, con conseguente aumento proporzionale della portata volumetrica attraverso la valvola riduttrice di pressione.

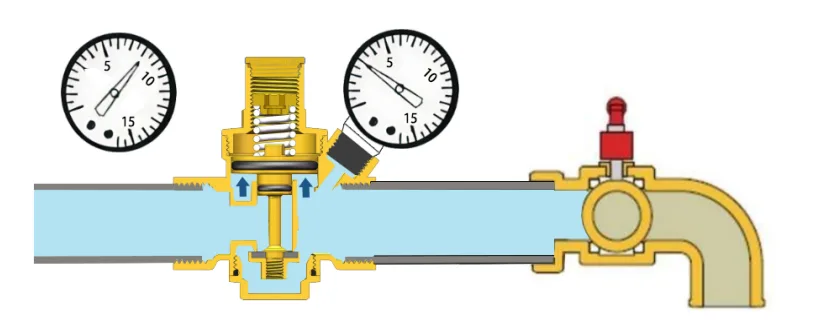

Stato operativo durante il flusso zero

Alla chiusura di un rubinetto a valle, la pressione idraulica all'interno del circuito a valle aumenta. Questa maggiore pressione spinge il pistone interno verso l'alto, sigillando efficacemente il passaggio del fluido e stabilizzando la pressione a valle al punto di regolazione predefinito. La chiusura istantanea della valvola riduttrice di pressione si ottiene quando la forza idraulica ascendente che agisce sul pistone supera la forza di contrasto esercitata dal meccanismo a molla interna.

Istruzioni di installazione e funzionamento

4.1 Prima di installare la valvola di riduzione della pressione per carichi pesanti GenTant, si consiglia di eliminare l'aria e lo sporco dal sistema di tubazioni.

4.2 Verificare la direzione del flusso d'acqua (indicata da una freccia sul corpo valvola).

4.3 Il riduttore di pressione può essere installato sia su tratti di tubo verticali che orizzontali (è vietata l'installazione capovolta).

4.4 La valvola non deve essere installata in luoghi in cui potrebbe verificarsi il congelamento, come ad esempio all'aperto, poiché il congelamento danneggerebbe l'unità.

4.5 Il riduttore di pressione deve essere installato in una posizione facilmente accessibile per la regolazione e la lettura della pressione. Si sconsiglia l'installazione all'interno di tubi a causa del rischio di congelamento.

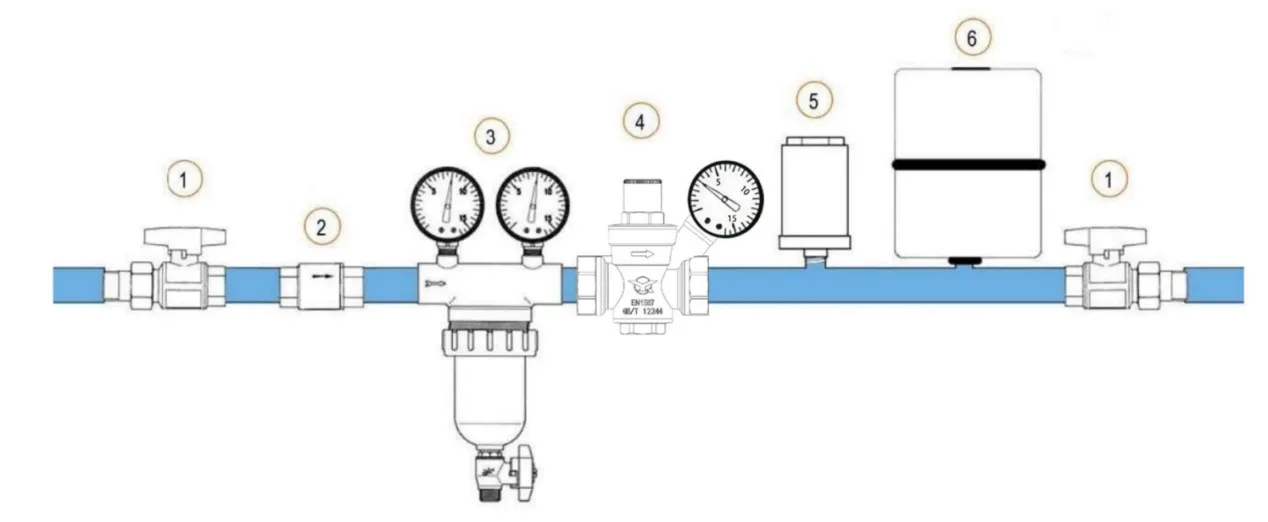

4.6 Il fenomeno del "colpo d'ariete" è una delle principali cause di guasto dei riduttori di pressione. Si consigliano i metodi di installazione illustrati nella figura seguente, poiché ottimizzano il funzionamento di tutte le apparecchiature a valle e facilitano le attività di manutenzione più semplici.

① Valvola di intercettazione: Installata a monte e a valle del riduttore di pressione per facilitare le operazioni di manutenzione delle varie apparecchiature.

② Valvola di ritegno: impedisce il riflusso.

③ Filtro: filtra le impurità nel tubo di alimentazione principale per prevenire incrostazioni in tutte le apparecchiature a valle e mantenerne le prestazioni.

④ Valvola riduttrice di pressione dinamica e stabile di tipo a pistone.

⑤ Ammortizzatore del colpo d'ariete: previene le fluttuazioni della tubazione quando la fornitura d'acqua viene ripristinata dopo un'interruzione, che potrebbe danneggiare tutte le apparecchiature a valle.

⑥ Vaso di espansione: utilizzato nei sistemi di acqua calda e di accumulo dell'acqua calda in cui la pressione può aumentare a causa del calore del fluido, agendo per assorbire la sovrappressione.

regolazione della pressione

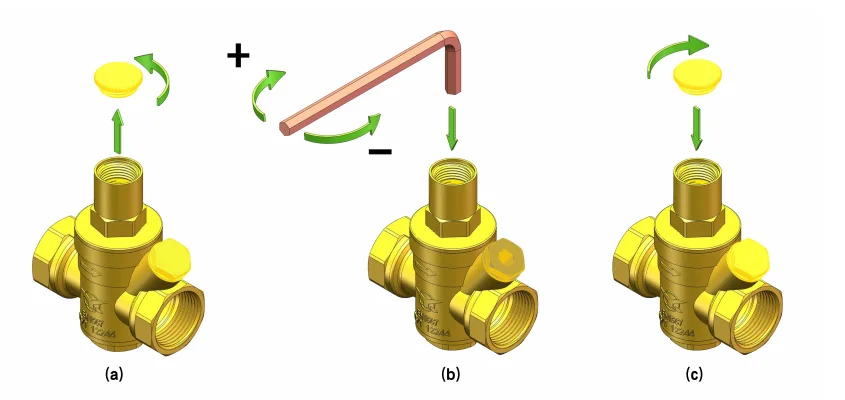

La pressione in uscita del riduttore di pressione è preimpostata in fabbrica a 3 bar; la pressione a valle può essere regolata utilizzando i seguenti metodi:

1.Chiudere la valvola di intercettazione dietro il riduttore di pressione

2.Svitare il tappo di plastica in senso antiorario

3. Inserire una chiave a brugola nel cappuccio di regolazione della valvola riduttrice di pressione per regolare: ruotare in senso orario per aumentare la pressione a valle, ruotare in senso antiorario per diminuire la pressione a valle (Figura b)

4.Il valore della pressione visualizzato sul manometro del riduttore di pressione è la pressione a valle regolata

5.Una volta completata la regolazione, serrare il cappuccio di plastica in senso orario

Per evitare il verificarsi di rumori o fenomeni di cavitazione, si consiglia di mantenere un rapporto di riduzione della pressione ingresso-uscita inferiore a 2,5. Ad esempio, se la pressione di uscita richiesta è 4 bar, la pressione di ingresso non deve superare i 10 bar. Se necessario, prendere in considerazione l'installazione di ulteriori valvole di riduzione della pressione in serie per ottenere la riduzione di pressione desiderata per fasi.

Risoluzione dei problemi

① Le valvole di riduzione della pressione installate nelle tubazioni dell'acqua calda o nei sistemi di stoccaggio dell'acqua calda subiranno un aumento della pressione a valle. Ciò si verifica perché il riscaldamento dell'acqua aumenta la pressione e, quando non c'è consumo d'acqua, la valvola riduttrice di pressione è in uno stato chiuso, impedendo il "rilascio" della pressione accumulata.

Soluzione: installare un vaso di espansione tra l'ingresso dell'acqua calda e il riduttore di pressione per assorbire l'aumento di pressione.

② Pressione a valle non coerente con il valore di pressione impostato. Nelle zone con scarsa qualità dell'acqua, le impurità che fluiscono attraverso il riduttore di pressione possono facilmente accumularsi tra la sede della valvola e il pistone, impedendo alla valvola di chiudersi completamente. Ciò consente alla pressione a monte di penetrare nel lato a valle, aumentando così la pressione a valle.

Soluzione: Installare un filtro a monte del riduttore di pressione ed effettuare una pulizia regolare.
