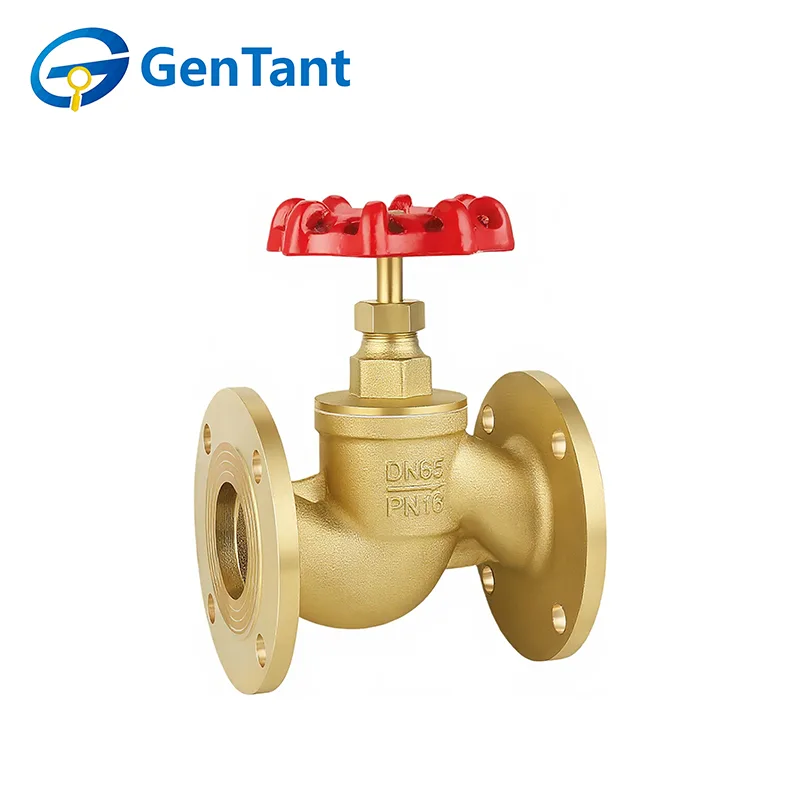

Valvola a globo flangiata

Una valvola a globo flangiata è un robusto dispositivo di controllo del flusso industriale caratterizzato dalle sue estremità flangiate, che facilitano un collegamento sicuro e imbullonato alle flange della tubazione. La sua funzione principale è fornire uno strozzamento, una regolazione e un arresto affidabile del flusso del fluido. La valvola funziona tramite uno stelo a movimento lineare che abbassa un disco o un otturatore perpendicolarmente su un anello di sede fisso, creando un caratteristico cambiamento nella direzione del flusso (spesso un percorso a "S"). Questo design consente un controllo del flusso ottimizzato e una tenuta positiva. La connessione flangiata lo rende adatto per installazioni ad alta integrità e a prova di perdite in sistemi a media e alta pressione presenti nella produzione di energia, lavorazione chimica, petrolio e gas e applicazioni HVAC su larga scala.

Caratteristica e applicazione del prodotto

La valvola a globo flangiata si distingue per le sue connessioni terminali imbullonate, che garantiscono una tenuta ad alta resistenza e a prova di perdite e una facile installazione in reti di tubazioni più grandi. La sua caratteristica principale è il design del corpo a Z, che fornisce un'eccezionale precisione di strozzamento e uno spegnimento affidabile. Nei settori residenziale e commerciale, è ampiamente utilizzato per le principali linee idriche, sistemi di refrigerazione HVAC e controllo dell'acqua di alimentazione delle caldaie, dove sono essenziali una manutenzione frequente e una regolazione stabile del flusso.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -20°C ≤ T ≤ 150°C

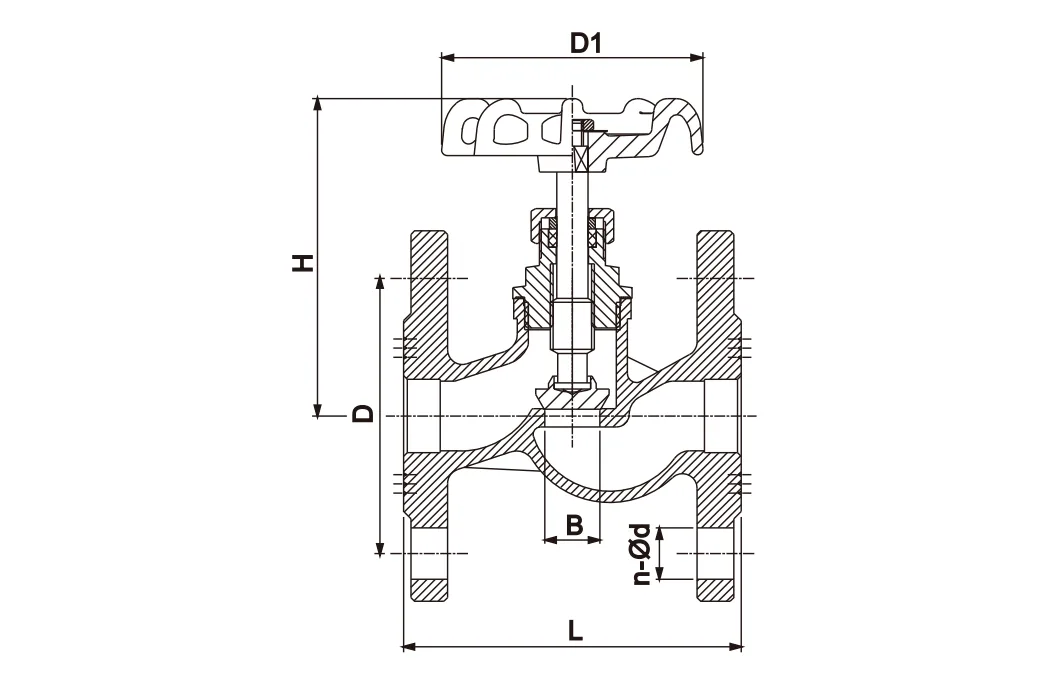

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola a globo flangiata siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a saracinesca e a globo, si consiglia l'installazione con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

1.Le valvole a saracinesca e a globo sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

2. Generalmente non sono necessarie ispezioni di routine e manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

3.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

4.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono:

Valvole a globo: Maniglia, dado maniglia, baderna, premistoppa, dado premistoppa, disco e sede.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
