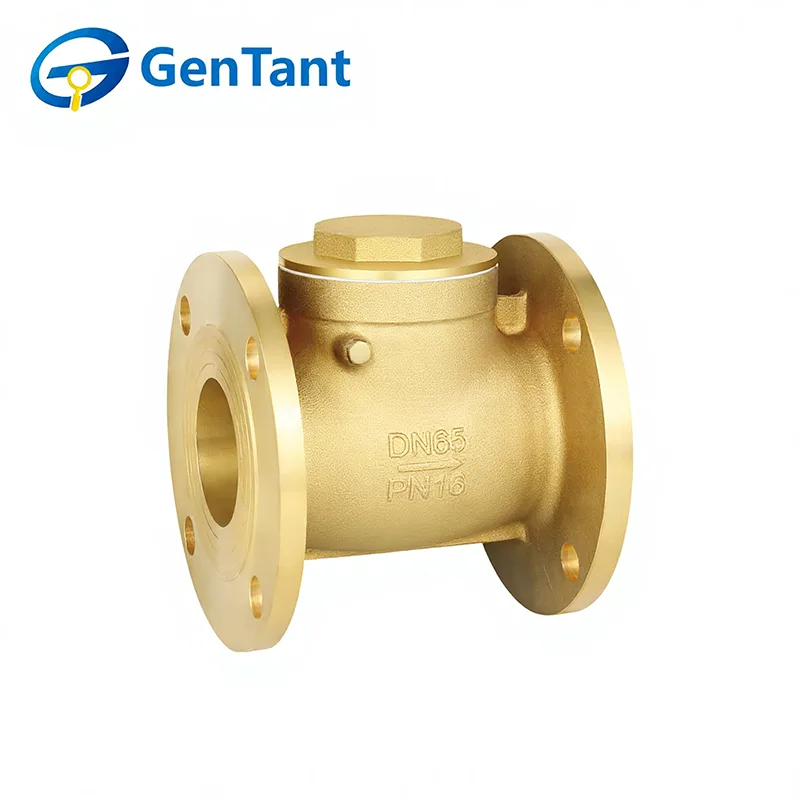

Valvola di ritegno flangiata

Una valvola di ritegno flangiata è un robusto dispositivo di controllo del flusso industriale progettato per consentire automaticamente il flusso del fluido in una direzione e impedire il flusso inverso all'interno di un sistema di tubazioni. Ciò avviene attraverso un disco incernierato o un meccanismo oscillante che si apre sotto la pressione in avanti e si chiude per gravità e/o pressione di riflusso per creare una tenuta positiva. La sua caratteristica distintiva, le estremità flangiate, consente un fissaggio semplice e sicuro tra le flange dei tubi, garantendo una connessione ad alta integrità e resistente alle perdite, adatta per applicazioni ad alta pressione e di grande diametro. Questa funzione è fondamentale per proteggere pompe, compressori e altre apparecchiature chiave dai danni dovuti a colpi d'ariete e flusso inverso e per mantenere l'efficienza e la sicurezza del sistema nei settori del trattamento delle acque, della produzione di energia, della lavorazione chimica e del petrolio e del gas.

Caratteristica e applicazione del prodotto

La valvola di ritegno flangiata è progettata per un controllo sicuro del flusso unidirezionale nei sistemi di tubazioni, dotata di estremità flangiate per una facile installazione e connessioni robuste e resistenti alle perdite. Il suo meccanismo di oscillazione o sollevamento impedisce il riflusso, proteggendo pompe, tubazioni e apparecchiature da eventuali danni. Ampiamente utilizzato nei sistemi di approvvigionamento idrico, HVAC, industriali e chimici, garantisce un funzionamento affidabile, riduce la manutenzione e mantiene stabili le prestazioni del sistema.

Parametro del prodotto

1. Pressione nominale: 1,6 MPa

2. Mezzo di lavoro: acqua, gas non corrosivi e non infiammabili

3. Temperatura di funzionamento: -20°C ≤ T ≤ 150°C

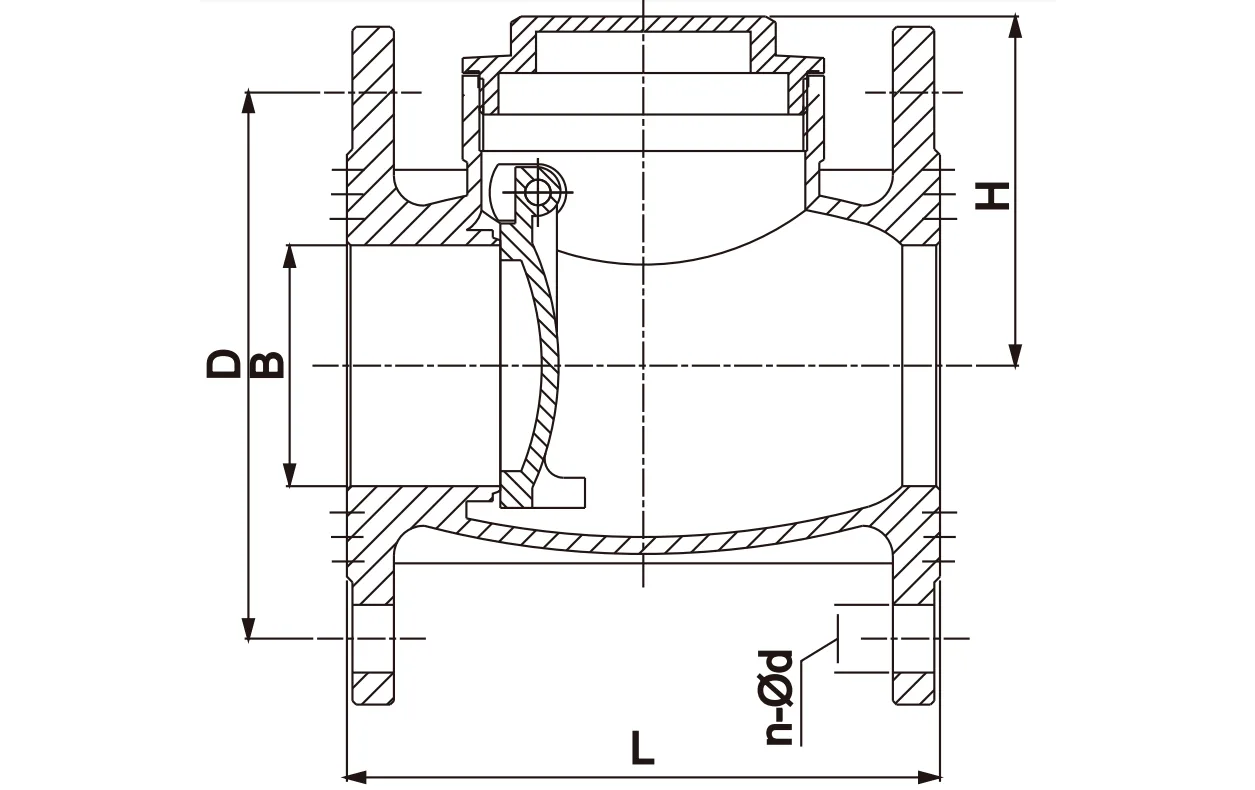

Dimensione del prodotto

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola di ritegno flangiata, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

Nota 1: le valvole di ritegno flangiate possono essere installate su tubazioni orizzontali o verticali con flusso verso l'alto o con orientamenti intermedi, a condizione che il perno della cerniera sulle valvole di ritegno di tipo oscillante rimanga orizzontale. Installare le valvole di ritegno ad una distanza adeguata dalle uscite della pompa o da altre fonti di flusso turbolento. Per i dettagli fare riferimento al relativo bollettino tecnico.

Nota 2: alcune valvole di ritegno possono includere un imballaggio interno per proteggere il disco durante la spedizione. Rimuovere tutto il materiale di imballaggio prima dell'installazione.

Istruzioni per l'uso

Le valvole di ritegno flangiate funzionano automaticamente e non richiedono intervento manuale.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono: disco, supporto e gruppo cerniera.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.

Manutenzione

1.Pulizia regolare. Per evitare l'influenza di impurità e sedimenti nella tubazione sulla valvola di ritegno, è necessario pulire regolarmente la valvola di ritegno orizzontale interamente in rame e l'interno della tubazione.

2. Notare il funzionamento alternato dell'acqua fredda e calda. L'apertura e la chiusura frequenti della valvola di ritegno causeranno danni, pertanto è necessario evitare l'alternanza di funzionamento con acqua fredda e calda.

3. Prendere nota della pressione. Quando si utilizza la valvola di ritegno orizzontale interamente in rame, è necessario prestare attenzione alla situazione di pressione all'interno della tubazione, poiché una pressione eccessivamente alta avrà un effetto negativo sulla valvola di ritegno. In breve, la valvola di ritegno orizzontale interamente in rame è un dispositivo comunemente utilizzato nei sistemi di tubazioni e il suo utilizzo e manutenzione sono molto semplici e facili. Nell'uso effettivo, gli utenti devono operare e mantenere secondo i requisiti di cui sopra per garantire l'effetto dell'uso.
