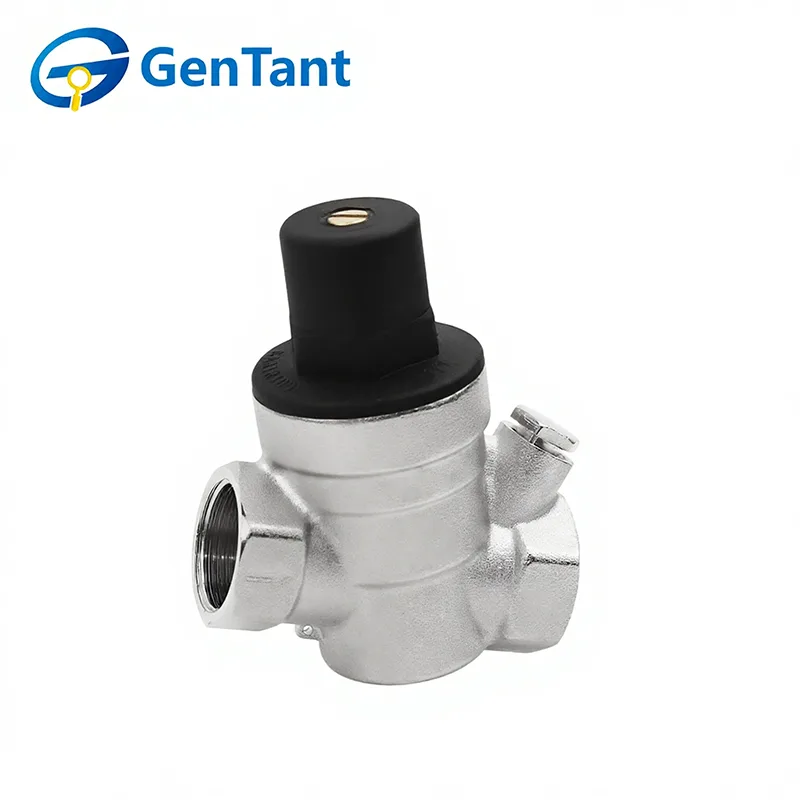

Valvola di riduzione della pressione a membrana

Le valvole di riduzione della pressione a membrana sono dispositivi progettati con precisione fondamentali per mantenere una pressione a valle stabile e controllata nei sistemi di fluidi. Utilizzando un meccanismo a membrana sensibile, regolano e riducono automaticamente l'alta pressione in ingresso a un punto di regolazione sicuro e predeterminato, garantendo una protezione affidabile per tubazioni, impianti e apparecchi a valle. Questa funzione è vitale per prevenire danni, minimizzare i colpi d'ariete, ridurre il consumo di acqua e migliorare la sicurezza generale e la longevità delle reti di approvvigionamento idrico residenziali, commerciali e comunali.

Dando priorità sia al progresso tecnologico che all'integrità del prodotto, GenTant fornisce valvole di riduzione della pressione a membrana ad alte prestazioni che soddisfano le rigorose esigenze dei moderni sistemi idraulici, supportando l'efficienza del sistema e la sicurezza operativa in tutto il mondo.

Caratteristica e applicazione del prodotto

Questa valvola di riduzione della pressione a membrana mantiene una pressione a valle stabile indipendentemente dalle fluttuazioni di ingresso. Presenta una struttura robusta con un livello di pressione pari a PN25 e consente un'installazione flessibile con orientamento orizzontale o verticale senza influire sulle prestazioni, sulla regolazione o sulla tenuta.

Utilizzata principalmente nei sistemi di approvvigionamento idrico municipale, la valvola è progettata per ridurre e stabilizzare la pressione dell'acqua in ingresso elevata e instabile, garantendo una pressione dell'acqua costante e sicura per i collegamenti degli utenti finali. La sua funzione chiave è quella di mantenere automaticamente una pressione a valle costante anche quando la pressione a monte varia.

Parametro del prodotto (specifica)

Tipo di connessione filettata

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Specifica tecnica

Pressione di esercizio massima consentita (PN): 25 bar

Intervallo di regolazione della pressione (Ps): 0,5~6 bar

Impostazione di fabbrica della pressione di uscita: 3 bar

Intervallo di temperatura di funzionamento: 0 ℃ (senza congelamento) ~ (80 ℃

Livello di rumore (dB(A)): ≤ 30

Composizione materiale

① Corpo valvola, coperchio valvola, bobina valvola: HPb59-1

② Elemento di tenuta: EPDM

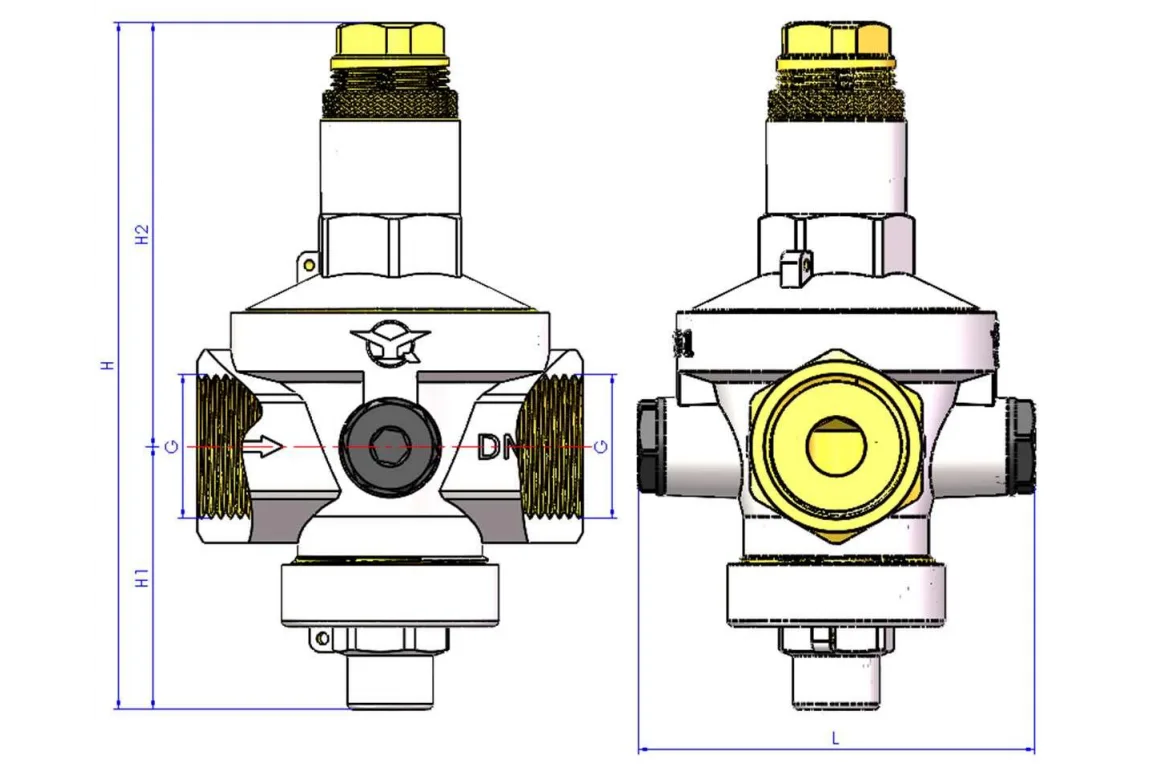

Dimensione del prodotto

Struttura del prodotto e principio di funzionamento

Principio di funzionamento

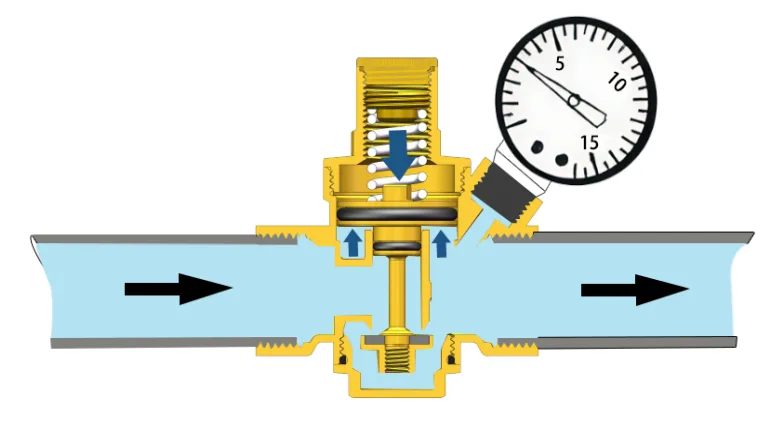

La funzione principale della valvola di riduzione della pressione a membrana è la modulazione precisa di pressioni di ingresso elevate su una pressione di uscita stabilizzata e calibrata, salvaguardando così l'integrità dei successivi sistemi di fluidi domestici e industriali da eventi di sovratensione o condizioni di sovrapressione localizzata.

Meccanicamente, il dispositivo stabilisce un equilibrio idraulico bilanciando due forze primarie: la forza statica esercitata da una molla pretensionata, che spinge la valvola verso una posizione aperta, contro la forza di chiusura dinamica generata dalla pressione del fluido a monte che agisce sul pistone interno. Questo bilanciamento continuo e ad azionamento automatico mantiene efficacemente uno stato di pressione costante e ridotto a valle, ottimizzando sia l'erogazione del fluido che la protezione del sistema.

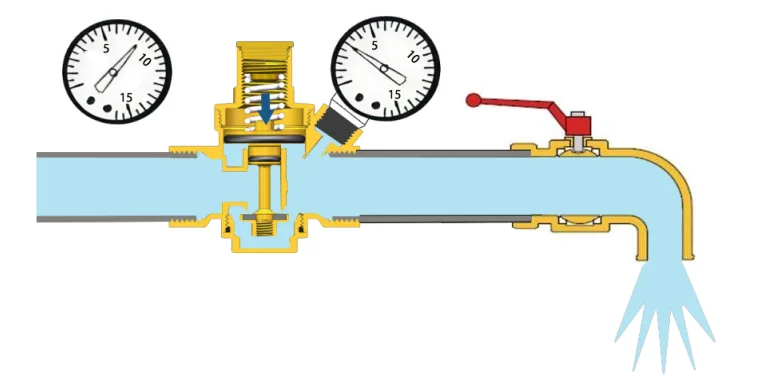

Stato operativo durante il consumo di acqua

Quando il rubinetto dell'acqua viene aperto, la forza esercitata dalla molla interna supera la pressione idraulica ascendente che agisce sulla superficie inferiore del pistone. Di conseguenza, il pistone trasla verso il basso, aprendo così il passaggio del flusso del fluido. Quando vengono attivati ​​ulteriori rubinetti a valle, la contropressione sotto il pistone diminuisce, con conseguente aumento proporzionale della portata volumetrica attraverso la valvola riduttrice di pressione.

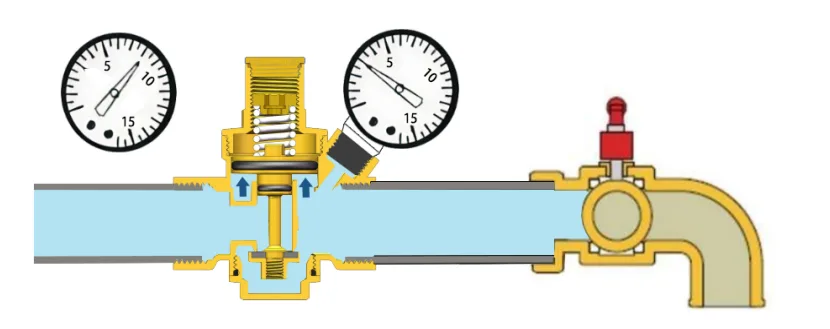

Stato operativo durante il flusso zero

Alla chiusura di un rubinetto a valle, la pressione idraulica all'interno del circuito a valle aumenta. Questa maggiore pressione spinge il pistone interno verso l'alto, sigillando efficacemente il passaggio del fluido e stabilizzando la pressione a valle al punto di regolazione predefinito. La chiusura istantanea della valvola riduttrice di pressione si ottiene quando la forza idraulica ascendente che agisce sul pistone supera la forza di contrasto esercitata dal meccanismo a molla interna.

Istruzioni di installazione e funzionamento

4.1 Prima di installare la valvola riduttrice di pressione, si consiglia di eliminare l'aria e lo sporco dal sistema di tubazioni.

4.2 Verificare la direzione del flusso d'acqua (indicata da una freccia sul corpo valvola).

4.3 Il riduttore di pressione può essere installato sia su tratti di tubo verticali che orizzontali (è vietata l'installazione capovolta).

4.4 La valvola non deve essere installata in luoghi in cui potrebbe verificarsi il congelamento, come ad esempio all'aperto, poiché il congelamento danneggerebbe l'unità.

4.5 Il riduttore di pressione deve essere installato in una posizione facilmente accessibile per la regolazione e la lettura della pressione. Si sconsiglia l'installazione all'interno di tubi a causa del rischio di congelamento.

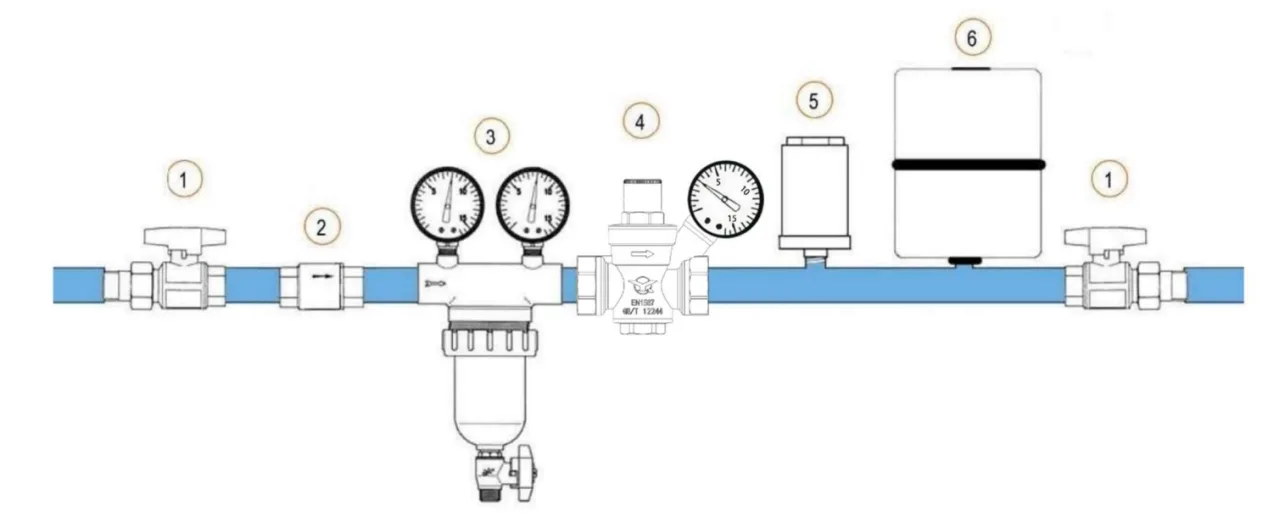

4.6 Il fenomeno del "colpo d'ariete" è una delle principali cause di guasto dei riduttori di pressione. Si consigliano i metodi di installazione illustrati nella figura seguente, poiché ottimizzano il funzionamento di tutte le apparecchiature a valle e facilitano le attività di manutenzione più semplici.

① Valvola di intercettazione: Installata a monte e a valle del riduttore di pressione per facilitare le operazioni di manutenzione delle varie apparecchiature.

② Valvola di ritegno: impedisce il riflusso.

③ Filtro: filtra le impurità nel tubo di alimentazione principale per prevenire incrostazioni in tutte le apparecchiature a valle e mantenerne le prestazioni.

④ Valvola riduttrice di pressione dinamica e stabile di tipo a pistone.

⑤ Ammortizzatore del colpo d'ariete: previene le fluttuazioni della tubazione quando la fornitura d'acqua viene ripristinata dopo un'interruzione, che potrebbe danneggiare tutte le apparecchiature a valle.

⑥ Vaso di espansione: utilizzato nei sistemi di acqua calda e di accumulo dell'acqua calda in cui la pressione può aumentare a causa del calore del fluido, agendo per assorbire la sovrappressione.

regolazione della pressione

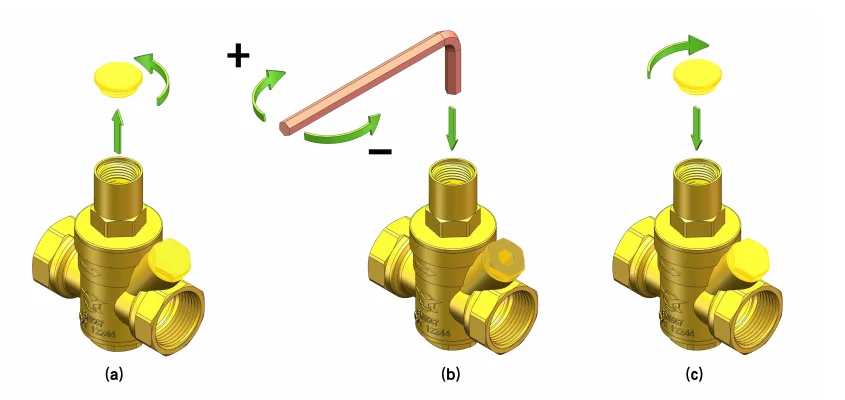

La pressione in uscita del riduttore di pressione è preimpostata in fabbrica a 3 bar; la pressione a valle può essere regolata utilizzando i seguenti metodi:

1.Chiudere la valvola di intercettazione dietro il riduttore di pressione

2.Svitare il tappo di plastica in senso antiorario

3. Inserire una chiave a brugola nel cappuccio di regolazione della valvola riduttrice di pressione per regolare: ruotare in senso orario per aumentare la pressione a valle, ruotare in senso antiorario per diminuire la pressione a valle (Figura b)

4.Il valore della pressione visualizzato sul manometro del riduttore di pressione è la pressione a valle regolata

5.Una volta completata la regolazione, serrare il cappuccio di plastica in senso orario

Per evitare il verificarsi di rumori o fenomeni di cavitazione, si consiglia di mantenere un rapporto di riduzione della pressione ingresso-uscita inferiore a 2,5. Ad esempio, se la pressione di uscita richiesta è 4 bar, la pressione di ingresso non deve superare i 10 bar. Se necessario, prendere in considerazione l'installazione di ulteriori valvole di riduzione della pressione in serie per ottenere la riduzione di pressione desiderata per fasi.

Risoluzione dei problemi

① Le valvole di riduzione della pressione installate nelle tubazioni dell'acqua calda o nei sistemi di stoccaggio dell'acqua calda subiranno un aumento della pressione a valle. Ciò si verifica perché il riscaldamento dell'acqua aumenta la pressione e, quando non c'è consumo d'acqua, la valvola riduttrice di pressione è in uno stato chiuso, impedendo il "rilascio" della pressione accumulata.

Soluzione: installare un vaso di espansione tra l'ingresso dell'acqua calda e il riduttore di pressione per assorbire l'aumento di pressione.

② Pressione a valle non coerente con il valore di pressione impostato. Nelle zone con scarsa qualità dell'acqua, le impurità che fluiscono attraverso il riduttore di pressione possono facilmente accumularsi tra la sede della valvola e il pistone, impedendo alla valvola di chiudersi completamente. Ciò consente alla pressione a monte di penetrare nel lato a valle, aumentando così la pressione a valle.

Soluzione: Installare un filtro a monte del riduttore di pressione ed effettuare una pulizia regolare.
