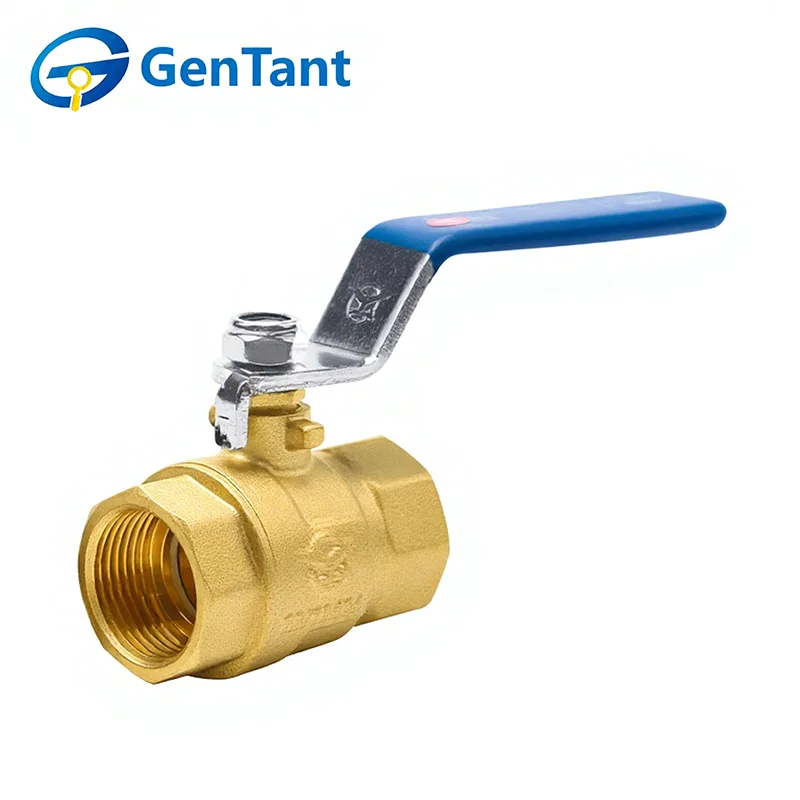

Valvola a sfera in rame

Una valvola a sfera in rame è una valvola a quarto di giro durevole ed efficiente progettata principalmente per l'uso in sistemi di acqua potabile, riscaldamento, gas e altri fluidi non corrosivi. La sua funzione è fornire un metodo affidabile per aprire, chiudere o isolare il flusso all'interno di una tubazione. Ciò si ottiene ruotando di 90 gradi una sfera sferica con foro passante; quando allineato con il tubo, consente un flusso completo e senza ostacoli e, quando è perpendicolare, crea una tenuta ermetica per arrestare completamente il flusso. Realizzata in ottone o bronzo (leghe di rame), la valvola offre un'eccellente resistenza alla corrosione, una buona conduttività termica e si installa facilmente tramite saldatura o collegamenti filettati, rendendola uno standard per impianti idraulici residenziali, commerciali e dell'industria leggera.

Applicazione del prodotto

Le valvole a sfera in rame sono apprezzate per la loro eccezionale resistenza alla corrosione e proprietà antimicrobiche, che le rendono una scelta premium per i sistemi di acqua potabile residenziali. La loro caratteristica principale è un corpo in rame durevole e senza piombo che garantisce igiene e integrità strutturale a lungo termine. Queste valvole sono ampiamente utilizzate negli impianti idraulici domestici, negli scaldacqua e nei sistemi HVAC. Il loro affidabile funzionamento a quarto di giro e la compatibilità con le tubazioni in rame li rendono i preferiti per i progetti di costruzione di fascia alta.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

La filettatura è conforme allo standard ISO 228

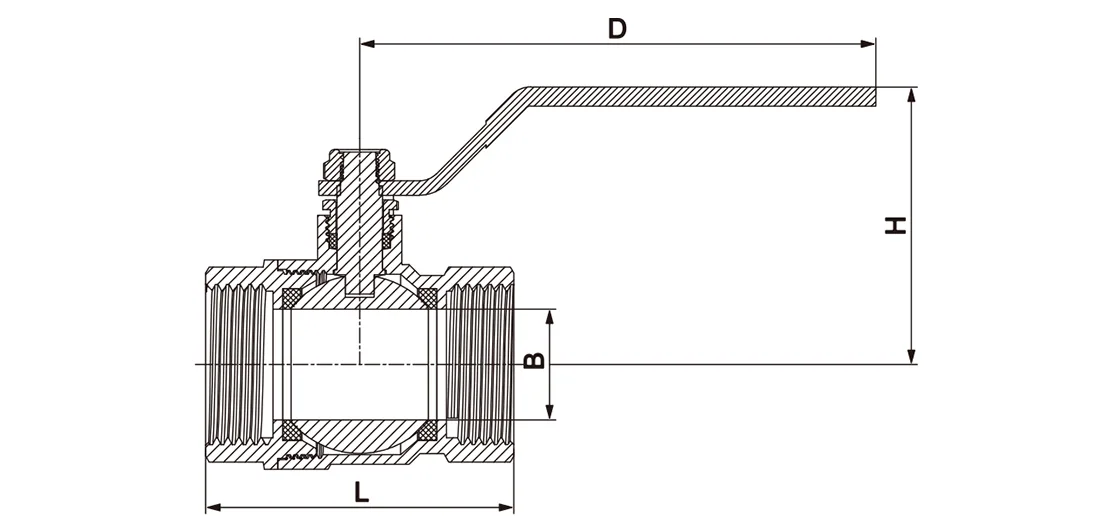

Dimensione del prodotto

Caratteristiche e vantaggi del prodotto

Le valvole a sfera in rame GenTant sono progettate per una chiusura rapida e un'attivazione affidabile del flusso.

Materiale premium: costruito in ottone di alta qualità HPb59-1 (standard nazionale).

Flusso ottimale: offre la resistenza al flusso più bassa possibile (effettivamente zero).

Prestazioni elevate: in grado di resistere a differenziali di pressione elevati durante la chiusura.

Funzionamento rapido: i modelli selezionati presentano velocità di apertura/chiusura comprese tra 0,05 e 0,1 s, ideali per i sistemi automatizzati.

Design compatto: leggero e poco ingombrante per una facile integrazione in diverse reti di tubazioni.

Linee guida per l'installazione

Per garantire prestazioni a lungo termine e prevenire danni strutturali, l'installazione deve essere eseguita da professionisti qualificati.

Preparazione: assicurarsi che il sistema di tubazioni sia pulito. Rimuovere i cappucci protettivi e ispezionare le porte per individuare eventuali detriti.

Allineamento: verificare che i tubi di collegamento siano perfettamente allineati. Un disallineamento eccessivo crea stress di installazione che possono danneggiare la valvola.

Attrezzatura corretta: utilizzare una chiave o una pinza per tubi con una coppia adeguata sulla parte esagonale o ottagonale della valvola più vicina alla filettatura da serrare. Non applicare mai forza all'estremità opposta, poiché ciò potrebbe deformare il corpo.

Sigillatura della filettatura: utilizzare sigillante PTFE solo sulle filettature del tubo. Seguire gli standard ISO 228 per la lunghezza della filettatura; non stringere eccessivamente, poiché "toccare il fondo" della filettatura può danneggiare le superfici di tenuta interne.

Supporto del sistema: fornire un supporto adeguato per evitare che il peso della tubazione solleciti la valvola.

Controllo pre-manutenzione: verificare che i valori nominali di pressione e temperatura corrispondano al sistema e eseguire un ciclo completo della valvola (aperto/chiuso) una volta prima della messa in servizio.

Istruzioni per l'uso

Funzione: le valvole a sfera in rame sono destinate esclusivamente al servizio on/off. Devono essere mantenuti completamente aperti o completamente chiusi e non devono essere utilizzati per la strozzatura (regolazione del flusso).

Meccanismo: Queste sono valvole bidirezionali. La posizione della maniglia indica la direzione del flusso.

Prevenzione del colpo d'ariete: non chiudere la valvola troppo bruscamente per evitare effetti di "colpo d'ariete" (sbalzi di pressione improvvisi).

Utilizzo della maniglia: utilizzare solo la maniglia fornita dalla fabbrica. Non utilizzare mai prolunghe per aumentare la leva, poiché una coppia eccessiva danneggerebbe i componenti interni.

Ispezione e manutenzione

Cura generale: la manutenzione regolare in genere non è necessaria oltre ai controlli occasionali del ciclo e dell'imballaggio dello stelo.

Filtrazione: si consiglia vivamente di installare un filtro all'ingresso del sistema per proteggere la tenuta interna della valvola.

Controllo delle perdite: se si verifica una perdita dallo stelo, serrare il dado premiguarnizioni in senso orario di 1/4 di giro. La baderna in PTFE è progettata per la compensazione.

Avviso di sicurezza: non tentare mai di reimballare o smontare una valvola mentre il sistema è pressurizzato. Scaricare sempre prima la pressione.

Divieto di smontaggio: sconsigliamo di smontare le valvole in due pezzi per la sostituzione delle parti, poiché ciò di solito compromette l'integrità del corpo/cordiera.
