Gruppo Sicurezza Caldaia

Un gruppo di sicurezza per caldaie è un gruppo integrato e critico progettato per fornire protezione completa e controllo operativo per i sistemi di caldaie ad acqua calda. La sua funzione primaria combina tre meccanismi di sicurezza essenziali: una valvola limitatrice di pressione per rilasciare automaticamente la pressione in eccesso e prevenire una sovrapressurizzazione catastrofica; un manometro per il monitoraggio visivo in tempo reale della pressione dell'impianto; e una valvola combinata unica che integra funzioni aggiuntive come la regolazione del flusso, la valvola di ritegno o le funzioni della valvola di riempimento per mantenere livelli d'acqua sicuri e prevenire il riflusso. Questa unità integrata garantisce la sicurezza del sistema, la stabilità operativa e la conformità ai severi codici di riscaldamento, proteggendo da danni e condizioni pericolose nelle installazioni di caldaie commerciali e residenziali.

Caratteristica e applicazione del prodotto

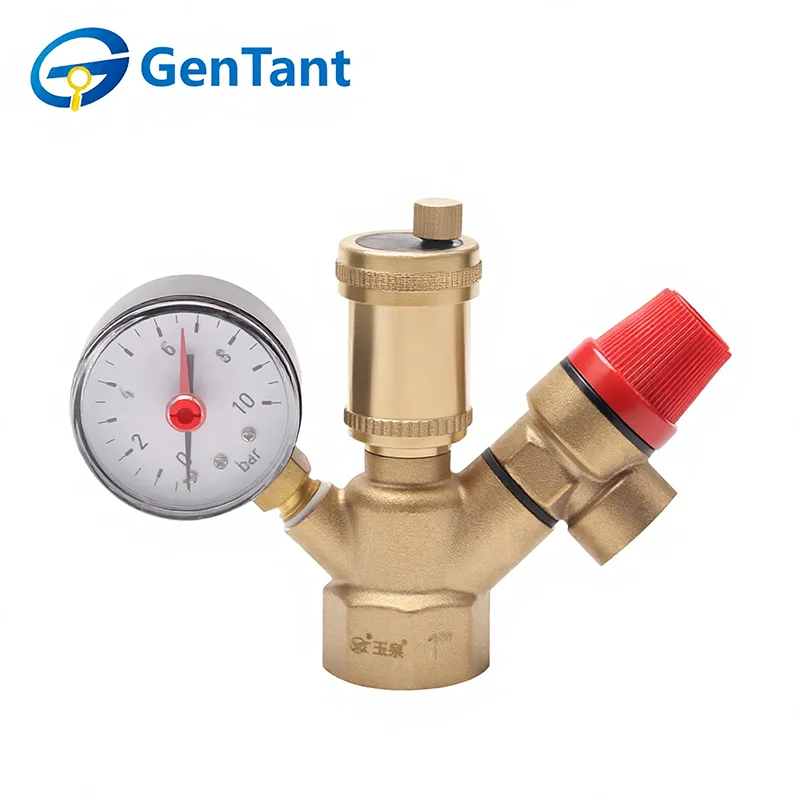

Un Boiler Safety Group 1 è un gruppo di protezione integrato per sistemi autonomi di riscaldamento e acqua calda sanitaria (ACS) (fino a 10 bar). Combina tre funzioni critiche in un unico corpo in ottone per garantire stabilità operativa.

Protezione dalla pressione: una valvola di sicurezza integrata scarica automaticamente l'acqua se la pressione supera il limite impostato, prevenendo la rottura del serbatoio o del tubo.

Rimozione dell'aria: una presa d'aria automatica scarica continuamente i gas, prevenendo "blocchi d'aria", rumore e corrosione interna.

Monitoraggio: un manometro integrato fornisce il monitoraggio visivo in tempo reale della pressione del sistema.

Utilizzato negli impianti di riscaldamento e ACS a circuito chiuso, protegge caldaie e scaldacqua indiretti dalle dilatazioni termiche. È essenziale per mantenere la sicurezza nelle case private con fonti di calore indipendenti a gas, elettriche o a combustibile solido.

Parametro del prodotto (specifica)

Specifica tecnica

Pressione nominale, MPa: 1,0

Pressione di prova, MPa: 1,5

Temperatura operativa nella tubazione: fino a +120 °C

Dimensioni connessione, pollici: 1

Pressione di regolazione della valvola di sicurezza, bar: 3,0

Pressione media operativa minima, bar: 0,05

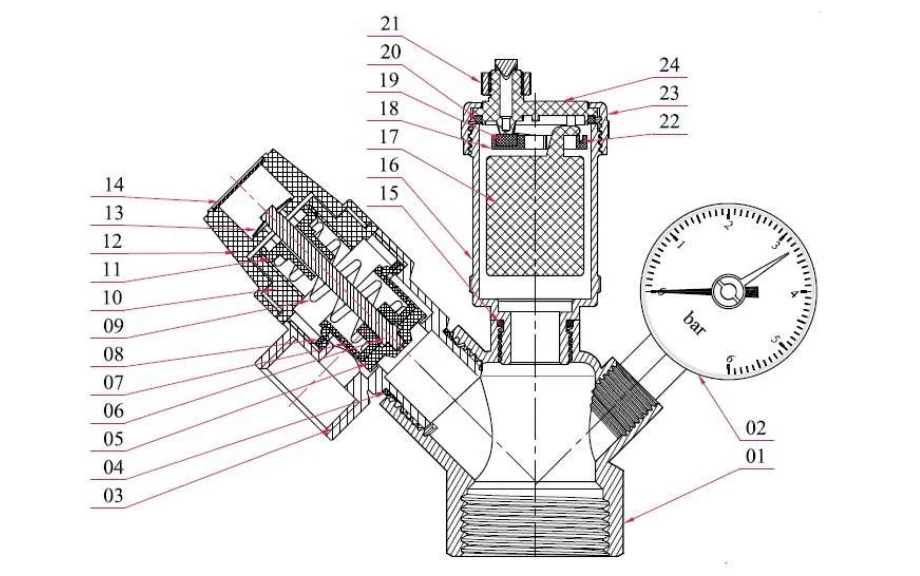

Composizione materiale

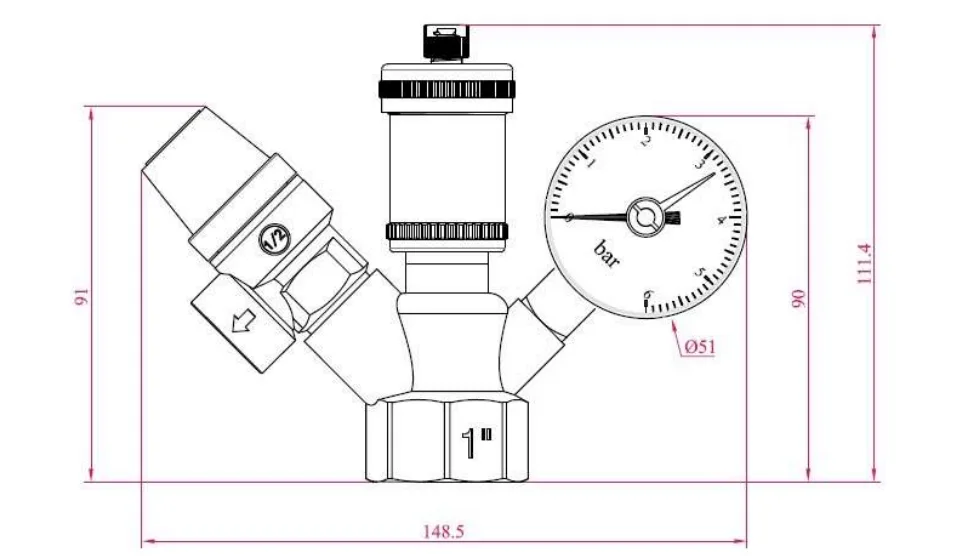

Dimensione del prodotto

Principio di funzionamento

Il Boiler Safety Group 1 funziona come un "cane da guardia" automatizzato per il vostro impianto di riscaldamento. Al momento della messa in servizio, il dispositivo di sfiato automatico inizia immediatamente a eliminare i gas intrappolati per garantire una circolazione efficiente e prevenire la corrosione.

Durante il normale funzionamento, il manometro fornisce una diagnostica costante: letture basse suggeriscono una perdita o un guasto del serbatoio di espansione, mentre letture alte avvertono di surriscaldamento o generazione di vapore. In caso di emergenza, se la pressione raggiunge il limite di 3 bar, la valvola di sicurezza si attiva istantaneamente, scaricando il fluido in eccesso per evitare una rottura catastrofica del tubo o della caldaia.

Istruzioni di installazione e funzionamento

Ubicazione: installare il gruppo di sicurezza caldaia 1 direttamente all'uscita del generatore di calore o della caldaia.

Percorso libero: assicurarsi che non vi siano valvole di intercettazione installate sulla tubazione tra il gruppo di sicurezza e l'unità protetta.

Orientamento: Montare l'unità in modo che lo sfiato dell'aria e la valvola di sicurezza siano perfettamente verticali. Posizionare il manometro in modo che sia facilmente visibile all'operatore.

Controllo pre-installazione: prima dell'installazione o di qualsiasi rimozione, verificare che il sistema di tubazioni sia completamente depressurizzato.

Requisiti di funzionamento e sicurezza

Limiti operativi: utilizzare il gruppo di sicurezza solo entro gli intervalli di temperatura e pressione specificati (max. 1,0 MPa/10 bar) come indicato nel presente manuale.

Manutenzione preventiva: per evitare il grippaggio della bobina della valvola di sicurezza, testare manualmente la valvola almeno una volta al mese. Eseguire questo test ruotando la maniglia della valvola in senso orario finché non si sente un clic distinto.

Mandato di sicurezza: non utilizzare mai il gruppo di sicurezza in sistemi che superano la pressione massima nominale di 1,0 MPa.
