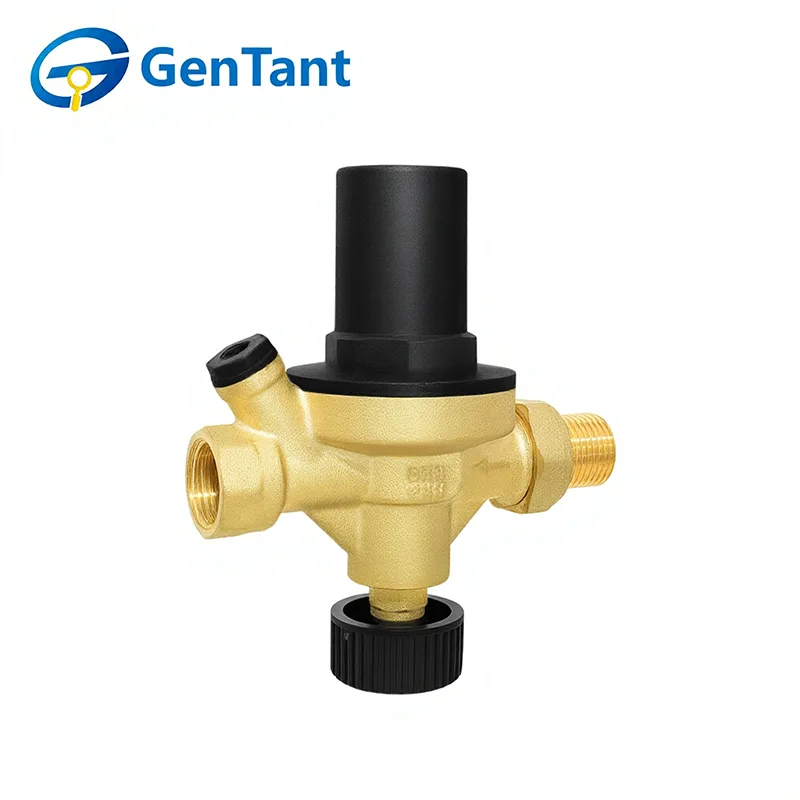

Valvola di riempimento automatico

Le valvole di riempimento automatico sono componenti ingegnerizzati essenziali per i moderni sistemi di trattamento di fluidi e gas, progettati per regolare e controllare con precisione il flusso di liquidi o gas durante le operazioni di riempimento. Queste valvole si aprono, controllano e si chiudono automaticamente per erogare un volume predeterminato di fluido in contenitori, serbatoi o sistemi, garantendo precisione, ripetibilità e riduzione degli sprechi in tutti i processi. La loro funzione principale è migliorare l'efficienza operativa, migliorare la sicurezza prevenendo il riempimento eccessivo e mantenere una qualità costante dei prodotti in applicazioni che vanno dal trattamento delle acque e dalla lavorazione chimica alla distribuzione di bevande e alla produzione farmaceutica.

Caratteristica e applicazione del prodotto

Questa valvola di riempimento automatico integrata combina molteplici funzioni tra cui filtrazione, riduzione della pressione, intercettazione e controllo. Il design a membrana larga garantisce un'elevata sensibilità e un'attuazione affidabile, mantenendo una pressione di uscita stabile anche in condizioni di ingresso variabili. Il dispositivo antiriflusso integrato offre una protezione critica contro la contaminazione dell'acqua potabile.

Ideale per sistemi di riscaldamento, raffreddamento e acqua refrigerata a circuito chiuso, è installato sulle linee dell'acqua di reintegro per rifornire automaticamente l'acqua e mantenere una pressione precisa del sistema. Impedisce il flusso inverso durante le cadute di pressione di alimentazione, garantendo la sicurezza operativa e la conformità agli standard sanitari nelle applicazioni HVAC, circolazione industriale e energia distrettuale.

Parametro del prodotto (specifica)

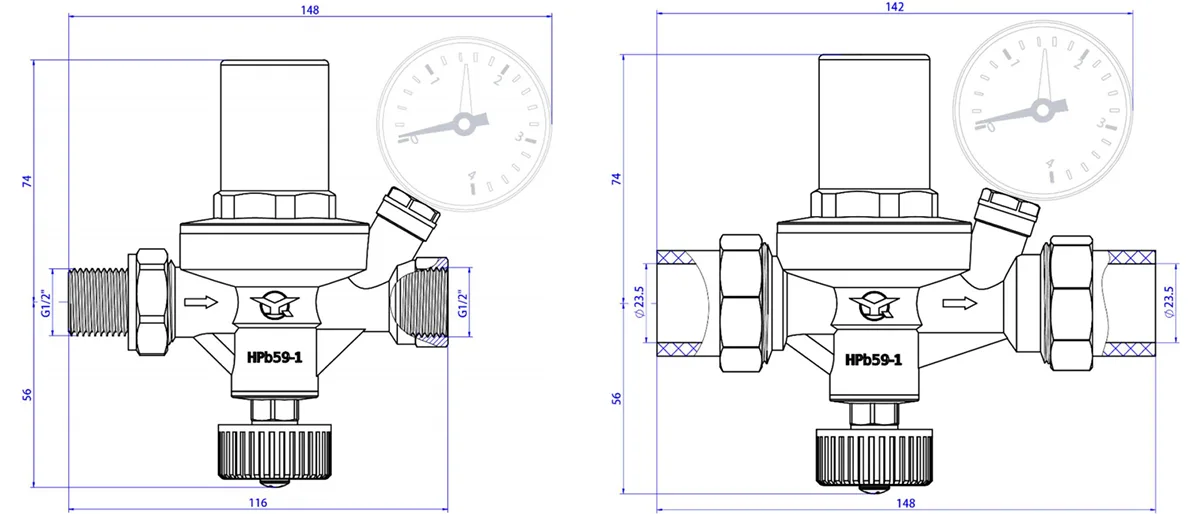

Tipo di connessione

Collegamento valvola di riempimento automatico:DN15 (1/2")

Collegamento valvola di riempimento automatico doppio PPR: 25PPR

Specifica tecnica

① Pressione massima in ingresso: 16 bar

② Intervallo di regolazione della pressione: 0,2 – 6 bar

③ Pressione preimpostata in fabbrica: 1,5 bar

④ Maglia del filtro: 60 mesh (0,28 mm)

⑤ Intervallo di temperatura applicabile: 5 – 70 °C

⑥ Connessione manometro: G1/4"

Composizione materiale

① Corpo principale: HPb59-1 (ottone al piombo)

② Tenuta: EPDM (monomero di etilene propilene diene)

③ Schermo filtro: S304 (acciaio inossidabile 304)

Istruzioni di installazione e funzionamento

①installazione

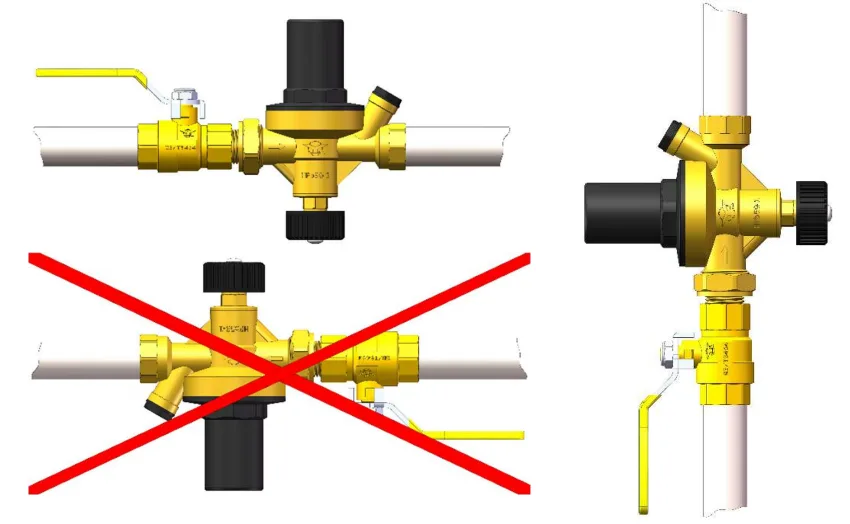

Questo prodotto può essere installato orizzontalmente o verticalmente nella tubazione, ma non deve essere installato capovolto.

La pressione di uscita della valvola è superiore di almeno 0,3 kg alla pressione statica dell'impianto.

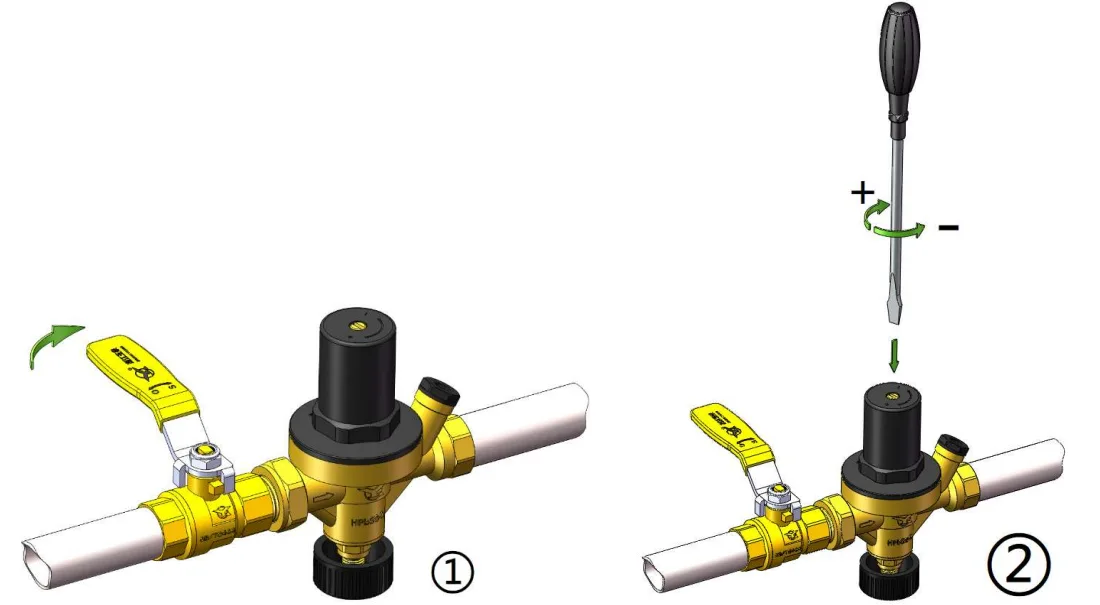

②Regolazione della pressione

Chiudere la valvola a monte.

Utilizzare un cacciavite a testa piatta per regolare la vite di regolazione sul tappo di plastica: ruotare in senso orario per aumentare la pressione in uscita e in senso antiorario per diminuire la pressione in uscita. Regolare fino al raggiungimento della pressione di uscita desiderata.

Aprire la valvola a monte.

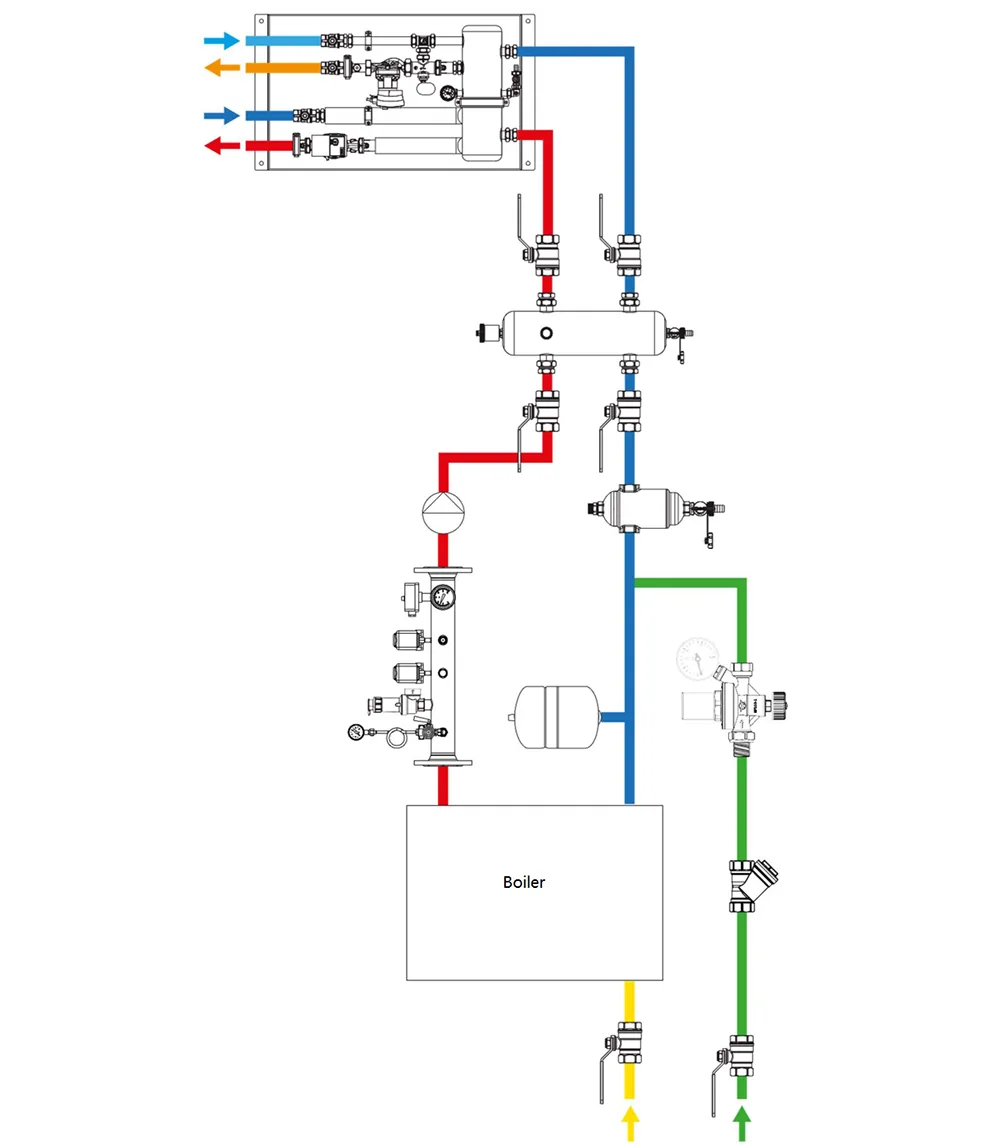

③Scenari applicativi
