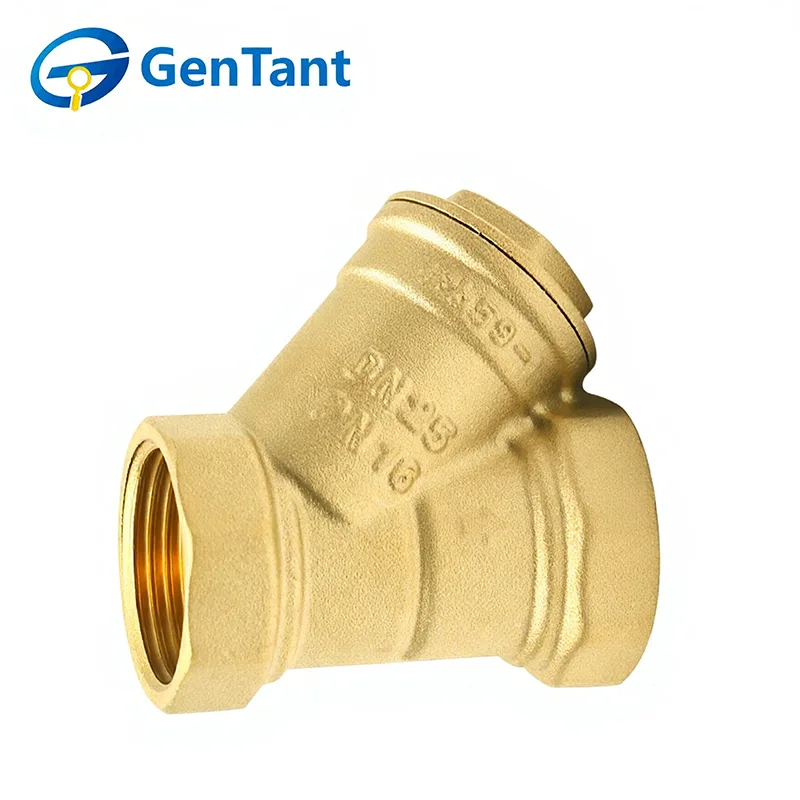

Valvola con filtro di tipo Y

In qualità di fornitore globale affidabile, il nostro portafoglio comprende versatili valvole con filtro di tipo Y e filtri a cestello che soddisfano rigorosi standard internazionali. Acquista soluzioni di filtrazione affidabili da GenTant per beneficiare di prezzi all'ingrosso competitivi, produzione OEM professionale e qualità testata in fabbrica al 100%. Invitiamo distributori e appaltatori globali ad avviare acquisti di grandi quantità e a sperimentare il nostro supporto logistico e tecnico di livello mondiale. Proteggi l'integrità del tuo sistema di tubazioni con la comprovata tecnologia di filtrazione di GenTant.

Caratteristica e applicazione del prodotto

La valvola del filtro di tipo Y è un componente di protezione vitale dotato di uno schermo a rete cilindrico alloggiato in un ramo a "Y" diagonale. Questo design consente di intrappolare sabbia, incrostazioni e detriti con una caduta di pressione minima. La sua applicazione principale è nei sistemi HVAC commerciali e nelle linee idriche domestiche, dove viene installato a monte di apparecchiature costose come pompe e contatori per evitare intasamenti. La sua forma compatta lo rende ideale per spazi ristretti nella costruzione di sale meccaniche.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

La filettatura è conforme allo standard ISO 228

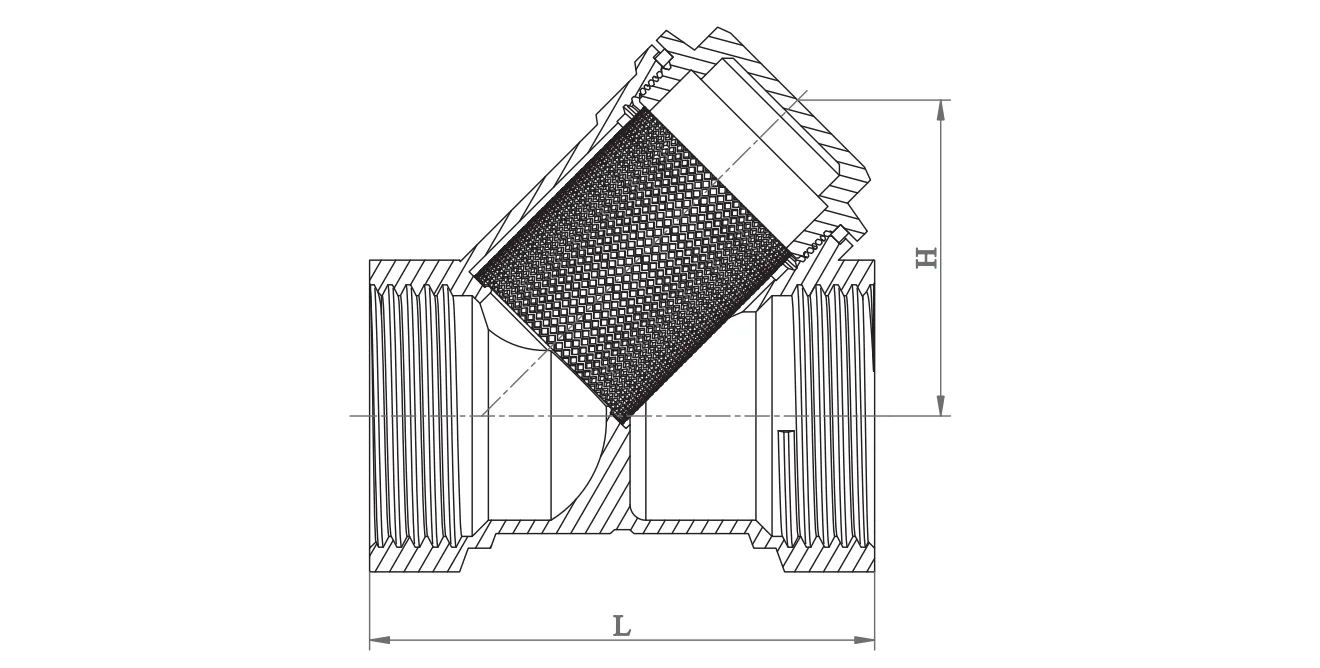

Dimensione del prodotto

Linee guida per l'installazione

Preparazione del sistema: assicurarsi che la tubazione sia stata ripulita da tutti i detriti di costruzione prima dell'installazione. Rimuovere i cappucci protettivi e verificare che la rete interna sia posizionata correttamente.

Flusso direzionale: i filtri sono unidirezionali. Assicurarsi che la freccia sul corpo della valvola sia rivolta nella direzione del flusso del fluido. Per la valvola con filtro di tipo Y, l'alloggiamento del filtro deve essere rivolto verso il basso per consentire alla gravità di favorire la raccolta dei detriti.

Attrezzi corretti: applicare una chiave solo all'estremità esagonale più vicina al tubo da filettare. Non applicare coppia sul corpo della valvola poiché ciò potrebbe causare deformazioni permanenti.

Sigillatura della filettatura: utilizzare nastro o sigillante in PTFE esclusivamente sulle filettature maschio dei tubi. Non consentire al sigillante in eccesso di entrare nella valvola, poiché potrebbe intasare la rete del filtro.

Spaziatura: assicurarsi che ci sia spazio sufficiente sotto il tappo del filtro per consentire la rimozione e la pulizia dello schermo durante la manutenzione futura.

Istruzioni per l'uso

Funzione: Queste valvole sono progettate solo per la filtrazione meccanica. Sono componenti passivi che proteggono le apparecchiature a valle come pompe, contatori e scambiatori di calore.

Messa in servizio iniziale: dopo l'avvio del sistema, monitorare la caduta di pressione nel filtro. Un calo significativo indica che lo schermo ha raccolto i detriti iniziali di "avvio" e richiede una pulizia immediata.

Limiti di pressione: assicurarsi che le condizioni operative non superino i valori nominali di pressione e temperatura indicati per evitare guasti all'alloggiamento.

Ispezione e manutenzione

Pulizia regolare: svitare periodicamente il tappo del filtro per rimuovere e pulire la rete in acciaio inossidabile. La frequenza dipende dai livelli di sedimenti del fluido.

Ispezione della tenuta: ispezionare la guarnizione del tappo o l'O-ring ogni volta che si apre il filtro. Sostituirlo se sono visibili segni di usura o appiattimento per evitare perdite.

Cura del filtro: pulire la rete con una spazzola morbida e acqua. Non utilizzare uno schermo danneggiato o deformato, poiché i detriti bypassati danneggeranno i componenti a valle.

Protocollo di sicurezza: non tentare mai di aprire il tappo del filtro mentre il sistema è sotto pressione. Isolare la sezione e scaricare tutta la pressione interna prima di effettuare la manutenzione.

Compensazione della tenuta: se si verifica una perdita sul tappo, serrare leggermente il tappo. Se la perdita persiste, sostituire la guarnizione anziché serrare eccessivamente.
