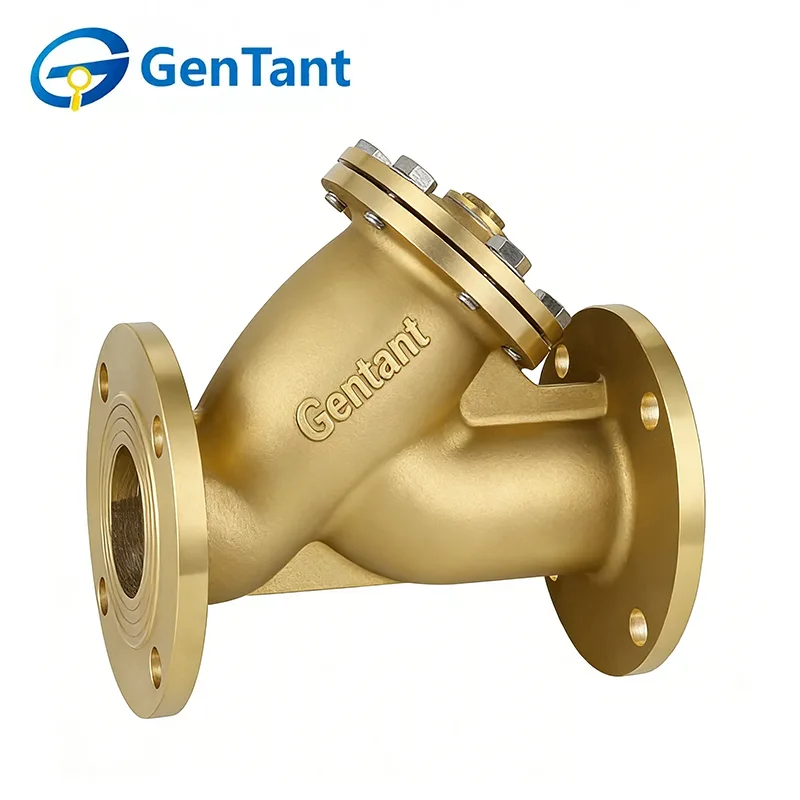

Valvola con filtro flangiato

Le valvole di filtraggio flangiate sono componenti essenziali progettati per filtrare detriti, particelle e impurità da liquidi e gas, proteggendo le tubazioni e le apparecchiature a valle garantendo al contempo un funzionamento regolare ed efficiente del sistema. Grazie al design con connessione flangiata, queste valvole garantiscono un'installazione sicura, una facile manutenzione e un'elevata capacità di flusso, rendendole ideali per applicazioni industriali, chimiche ed energetiche.

Caratteristica e applicazione del prodotto

Le valvole con filtro flangiate sono caratterizzate dalle estremità flangiate imbullonate, che forniscono un'integrità strutturale superiore e una tenuta a prova di perdite per tubazioni di grande diametro. La loro caratteristica principale è la facilità di manutenzione in linea, che consente la rapida rimozione dell'elemento filtrante nei sistemi ad alto flusso. Trovano ampia applicazione nelle condutture degli edifici commerciali, nei sistemi antincendio e nei grandi refrigeratori HVAC, dove sono necessarie connessioni sicure e protezione costante contro i detriti di grandi dimensioni.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -20°C ≤ T ≤ 150°C

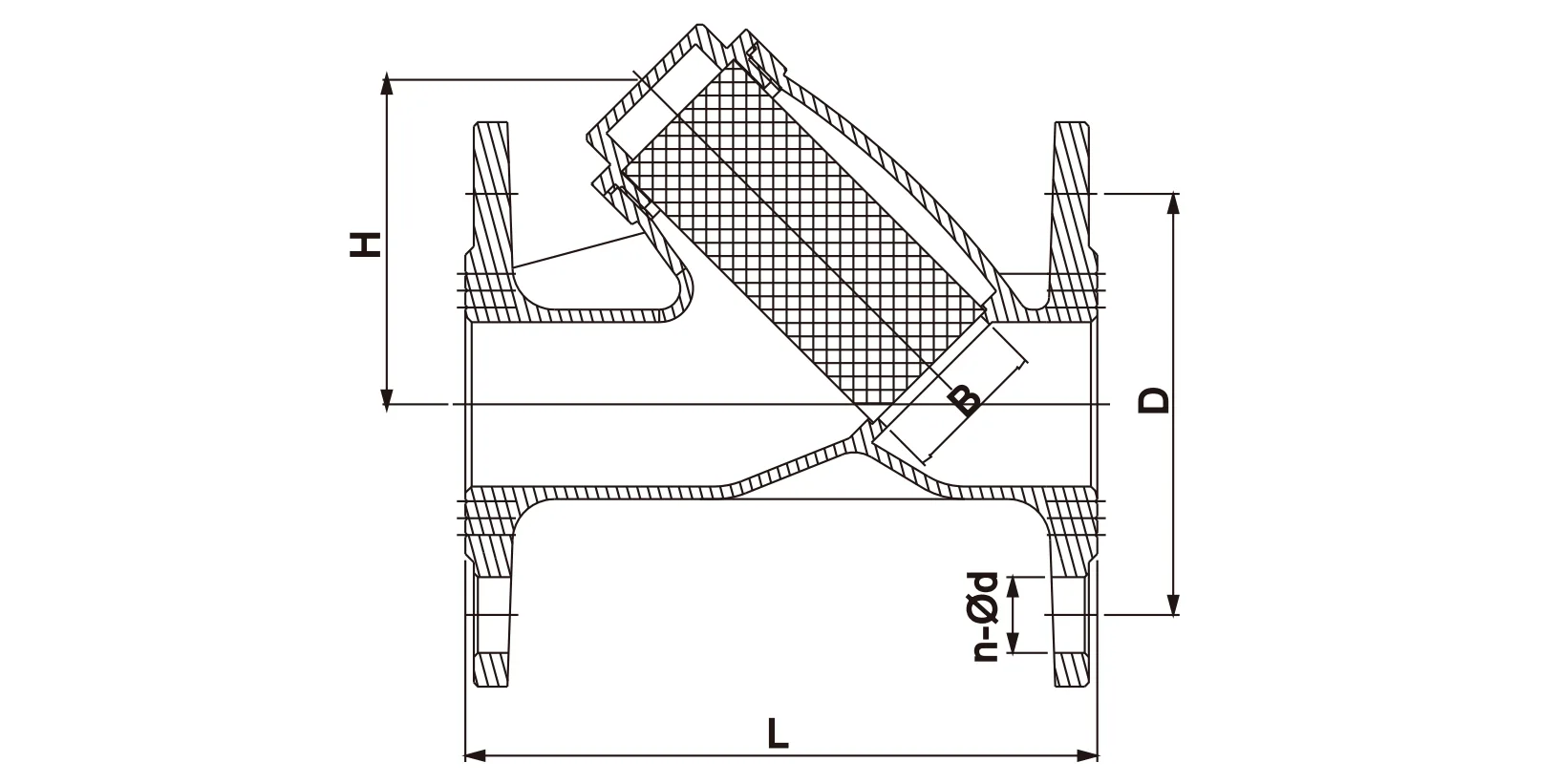

Dimensione del prodotto

Linee guida per l'installazione

Preparazione del sistema: assicurarsi che la tubazione sia stata ripulita da tutti i detriti di costruzione prima dell'installazione. Rimuovere i cappucci protettivi e verificare che la rete interna sia posizionata correttamente.

Flusso direzionale: le valvole con filtro flangiato sono unidirezionali. Assicurarsi che la freccia sul corpo della valvola sia rivolta nella direzione del flusso del fluido. Per i filtri a Y, l'alloggiamento del filtro deve essere rivolto verso il basso per consentire alla gravità di favorire la raccolta dei detriti.

Attrezzi corretti: applicare una chiave solo all'estremità esagonale più vicina al tubo da filettare. Non applicare coppia sul corpo della valvola poiché ciò potrebbe causare deformazioni permanenti.

Sigillatura della filettatura: utilizzare nastro o sigillante in PTFE esclusivamente sulle filettature maschio dei tubi. Non consentire al sigillante in eccesso di entrare nella valvola, poiché potrebbe intasare la rete del filtro.

Spaziatura: assicurarsi che ci sia spazio sufficiente sotto il tappo del filtro per consentire la rimozione e la pulizia dello schermo durante la manutenzione futura.

Istruzioni per l'uso

Funzione: queste valvole con filtro flangiate sono progettate solo per la filtrazione meccanica. Sono componenti passivi che proteggono le apparecchiature a valle come pompe, contatori e scambiatori di calore.

Messa in servizio iniziale: dopo l'avvio del sistema, monitorare la caduta di pressione nel filtro. Un calo significativo indica che lo schermo ha raccolto i detriti iniziali di "avvio" e richiede una pulizia immediata.

Limiti di pressione: assicurarsi che le condizioni operative non superino i valori nominali di pressione e temperatura indicati per evitare guasti all'alloggiamento.

Ispezione e manutenzione

Pulizia regolare: svitare periodicamente il tappo del filtro per rimuovere e pulire la rete in acciaio inossidabile. La frequenza dipende dai livelli di sedimenti del fluido.

Ispezione della tenuta: ispezionare la guarnizione del tappo o l'O-ring ogni volta che si apre il filtro. Sostituirlo se sono visibili segni di usura o appiattimento per evitare perdite.

Cura del filtro: pulire la rete con una spazzola morbida e acqua. Non utilizzare uno schermo danneggiato o deformato, poiché i detriti bypassati danneggeranno i componenti a valle.

Protocollo di sicurezza: non tentare mai di aprire il tappo del filtro mentre il sistema è sotto pressione. Isolare la sezione e scaricare tutta la pressione interna prima di effettuare la manutenzione.

Compensazione della tenuta: se si verifica una perdita sul tappo, serrare leggermente il tappo. Se la perdita persiste, sostituire la guarnizione anziché serrare eccessivamente.
