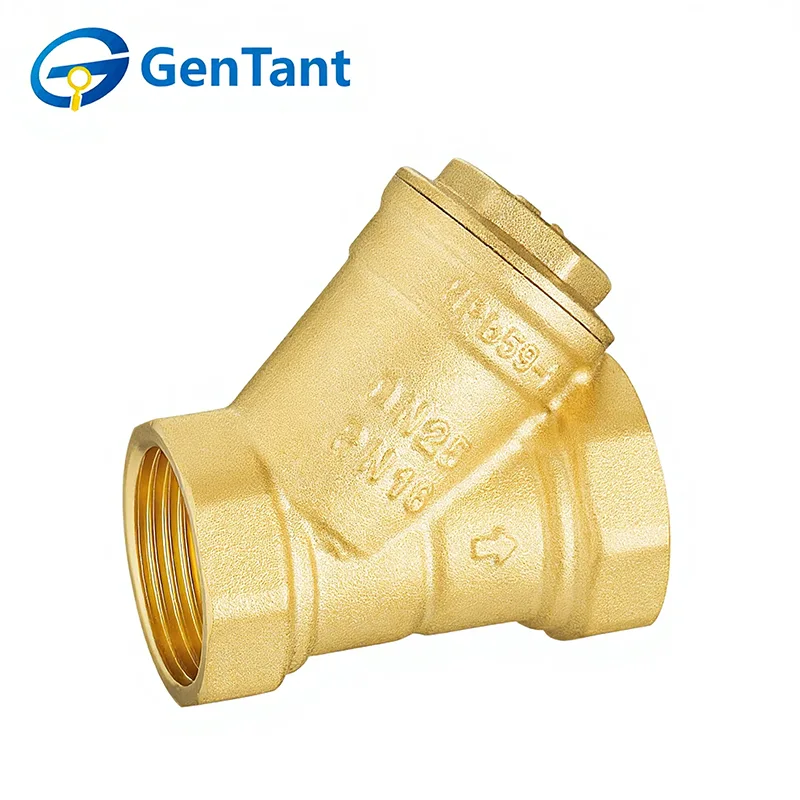

Valvola del filtro per carichi pesanti

Le valvole di filtraggio per impieghi gravosi sono componenti critici progettati per proteggere tubazioni e apparecchiature filtrando detriti, particelle e contaminanti da liquidi e gas, garantendo un funzionamento regolare e prevenendo danni ai sistemi a valle. Grazie alla struttura robusta e all'elevata capacità di flusso, queste valvole sono ampiamente utilizzate in applicazioni industriali, energetiche e di lavorazione chimica dove la durata e la filtrazione affidabile sono essenziali.

Caratteristica e applicazione del prodotto

Le valvole con filtro per impieghi gravosi sono costruite per ambienti impegnativi con flusso ad alta pressione e ad alta velocità. Dotati di corpi rinforzati e reti in acciaio inossidabile di alta qualità, garantiscono durata ed efficienza di filtrazione eccezionali. Queste valvole vengono applicate principalmente nei sistemi di caldaie commerciali, nelle condotte principali HVAC su larga scala e nelle torri di raffreddamento, dove la protezione dei macchinari critici dai detriti di grandi dimensioni è fondamentale. Il loro design robusto garantisce la longevità del sistema riducendo al minimo i tempi di inattività legati alla manutenzione.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua, olio, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 120°C

La filettatura è conforme allo standard ISO 228

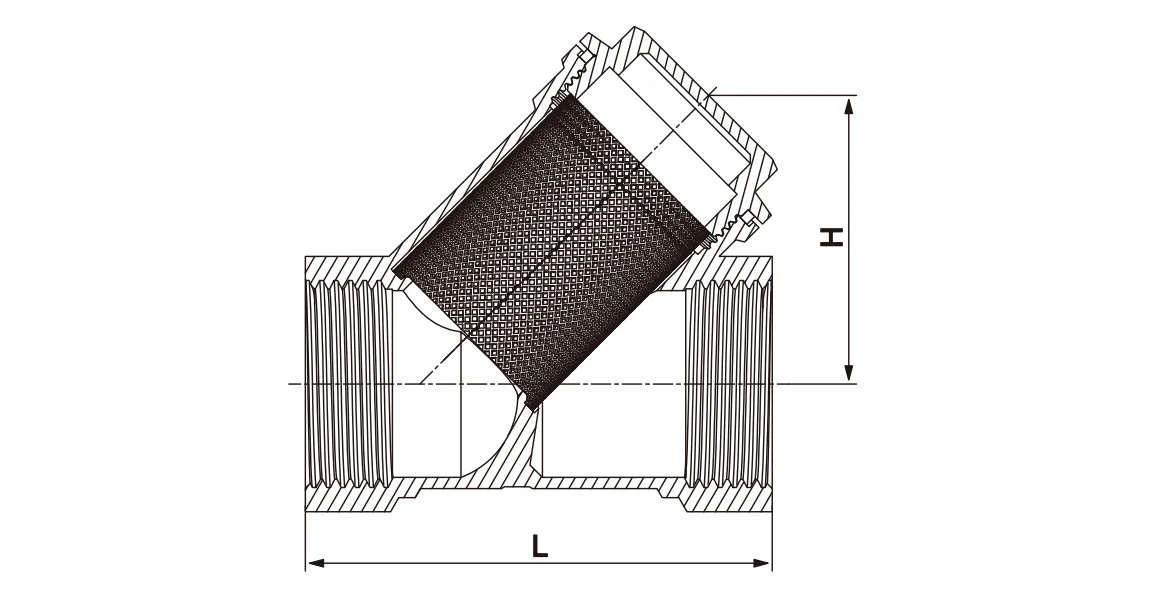

Dimensione del prodotto

Linee guida per l'installazione

Preparazione del sistema: assicurarsi che la tubazione sia stata ripulita da tutti i detriti di costruzione prima dell'installazione. Rimuovere i cappucci protettivi e verificare che la rete interna sia posizionata correttamente.

Flusso direzionale: i filtri sono unidirezionali. Assicurarsi che la freccia sul corpo della valvola sia rivolta nella direzione del flusso del fluido. Per le valvole con filtro per impieghi gravosi, l'alloggiamento del filtro deve essere rivolto verso il basso per consentire alla gravità di favorire la raccolta dei detriti.

Attrezzi corretti: applicare una chiave solo all'estremità esagonale più vicina al tubo da filettare. Non applicare coppia sul corpo della valvola poiché ciò potrebbe causare deformazioni permanenti.

Sigillatura della filettatura: utilizzare nastro o sigillante in PTFE esclusivamente sulle filettature maschio dei tubi. Non consentire al sigillante in eccesso di entrare nella valvola, poiché potrebbe intasare la rete del filtro.

Spaziatura: assicurarsi che ci sia spazio sufficiente sotto il tappo del filtro per consentire la rimozione e la pulizia dello schermo durante la manutenzione futura.

Istruzioni per l'uso

Funzione: Queste valvole sono progettate solo per la filtrazione meccanica. Sono componenti passivi che proteggono le apparecchiature a valle come pompe, contatori e scambiatori di calore.

Messa in servizio iniziale: dopo l'avvio del sistema, monitorare la caduta di pressione nel filtro. Un calo significativo indica che lo schermo ha raccolto i detriti iniziali di "avvio" e richiede una pulizia immediata.

Limiti di pressione: assicurarsi che le condizioni operative non superino i valori nominali di pressione e temperatura indicati per evitare guasti all'alloggiamento.

Ispezione e manutenzione

Pulizia regolare: svitare periodicamente il tappo del filtro per rimuovere e pulire la rete in acciaio inossidabile. La frequenza dipende dai livelli di sedimenti del fluido.

Ispezione della tenuta: ispezionare la guarnizione del tappo o l'O-ring ogni volta che si apre il filtro. Sostituirlo se sono visibili segni di usura o appiattimento per evitare perdite.

Cura del filtro: pulire la rete con una spazzola morbida e acqua. Non utilizzare uno schermo danneggiato o deformato, poiché i detriti bypassati danneggeranno i componenti a valle.

Protocollo di sicurezza: non tentare mai di aprire il tappo del filtro mentre il sistema è sotto pressione. Isolare la sezione e scaricare tutta la pressione interna prima di effettuare la manutenzione.

Compensazione della tenuta: se si verifica una perdita sul tappo, serrare leggermente il tappo. Se la perdita persiste, sostituire la guarnizione anziché serrare eccessivamente.
