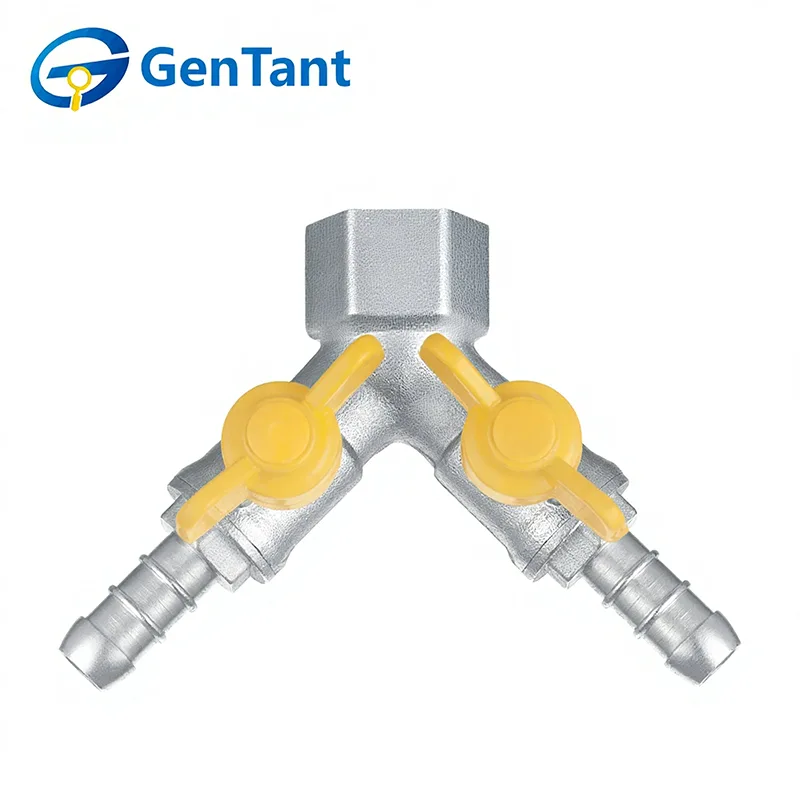

Valvola deviatrice a Y

Le valvole deviatrici a Y sono importanti componenti di controllo del flusso progettati per dirigere, dividere o combinare il flusso di fluidi o gas all'interno dei sistemi di tubazioni. Con una struttura a forma di Y, queste valvole consentono una deviazione regolare del flusso riducendo al contempo la turbolenza e la perdita di pressione, rendendole adatte per lavorazioni industriali, sistemi energetici e applicazioni di distribuzione dei fluidi.

Caratteristica e applicazione del prodotto

Le valvole deviatrici a Y sono caratterizzate da un corpo angolato unico progettato per dividere una singola fonte di gas in due linee di diramazione separate con turbolenza minima. La loro caratteristica principale è la deviazione del flusso integrata che elimina la necessità di raccordi a T aggiuntivi, riducendo potenziali percorsi di perdita. Sono ampiamente applicati nelle connessioni a doppio apparecchio, come la suddivisione di una linea principale del gas sia per un forno che per uno scaldabagno in locali di servizio ristretti.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di funzionamento: gas di città domestico, gas naturale, gas di petrolio liquefatto (GPL)

Temperatura di funzionamento: -10°C ≤ T ≤ 80°C

La filettatura è conforme allo standard ISO 228

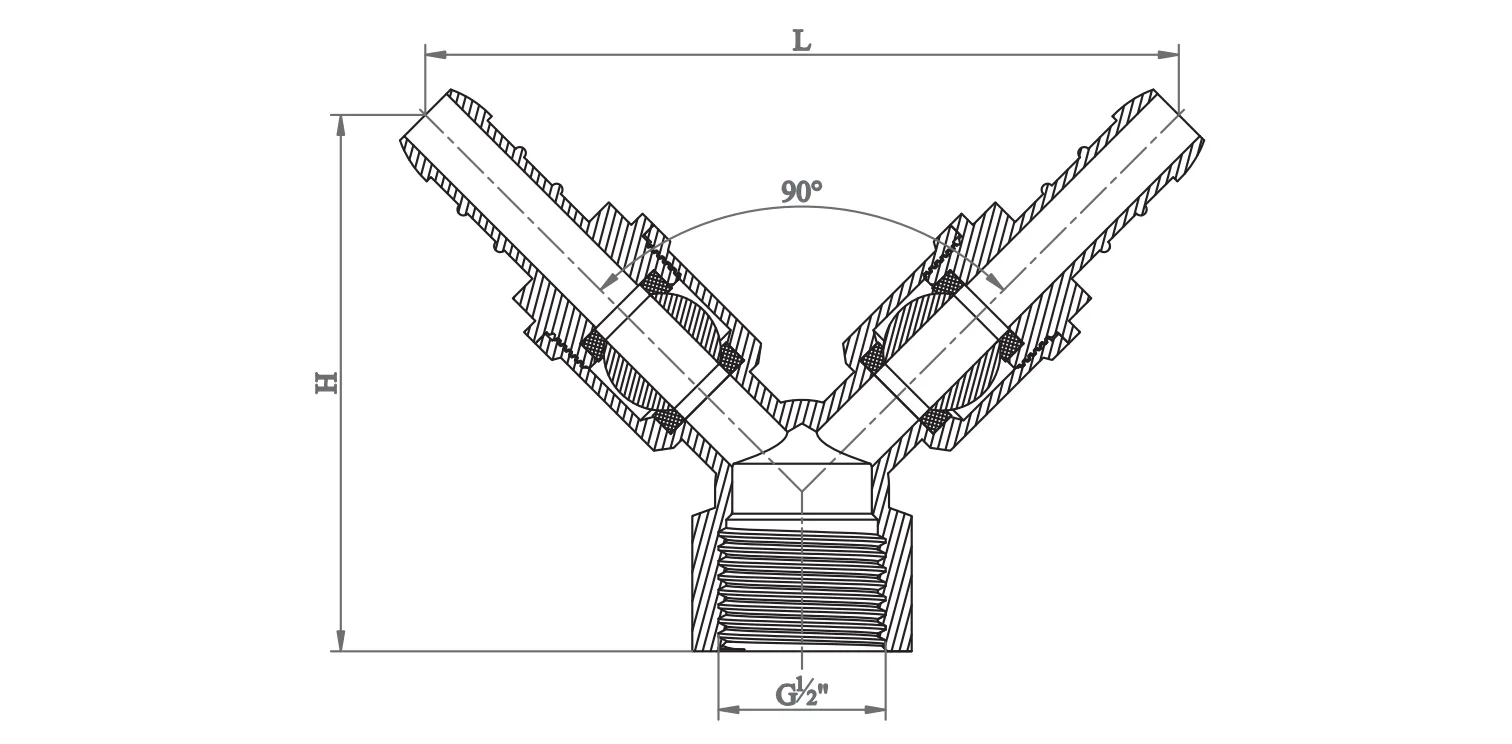

Dimensione del prodotto

Linee guida per l'installazione

Installazione professionale: le valvole deviatrici a Y devono essere installate da tecnici del gas certificati. Assicurarsi che l'alimentazione del gas sia chiusa e che l'area di lavoro sia ben ventilata.

Integrità della filettatura: utilizzare solo nastro in PTFE classificato per gas (tipicamente giallo) o sigillante per tubi specializzato. Applicare il sigillante solo alle filettature maschio, assicurandosi che non entri materiale in eccesso nel corpo della valvola per ostruire la tenuta.

Gestione della coppia: utilizzare una chiave adeguata sull'estremità della valvola più vicina al tubo. Non serrare eccessivamente, poiché una forza eccessiva può rompere il corpo della valvola o danneggiare le sedi interne, causando perdite pericolose.

Test di tenuta: dopo l'installazione, non utilizzare mai una fiamma per verificare la presenza di perdite. Applicare una soluzione cercafughe certificata o acqua saponata su tutte le giunzioni; le bolle indicano una perdita che deve essere corretta immediatamente.

Istruzioni per l'uso

Funzione: le valvole deviatrici a Y sono destinate esclusivamente al servizio on/off. Devono rimanere nella posizione completamente aperta o completamente chiusa. L'apertura parziale può causare l'erosione della sede e il cedimento della tenuta.

Posizione della maniglia: la maniglia funge da indicatore visivo. Quando la maniglia è parallela al tubo la valvola è APERTA; quando è perpendicolare è CHIUSO.

Funzionamento manuale: queste valvole sono progettate per il funzionamento manuale. Non utilizzare strumenti o "barre imbroglioni" per girare la maniglia. Se una valvola è difficile da azionare, probabilmente richiede la sostituzione.

Ispezione e manutenzione

Controlli periodici: ispezionare le valvole deviatrici a Y almeno due volte l'anno per rilevare eventuali segni di corrosione, danni alla maniglia o odori di gas. Azionare periodicamente la valvola (Apertura/Chiusura) per garantire che la sfera non si blocchi.

Divieto di smontaggio: a causa delle tolleranze critiche di sicurezza, non tentare di smontare o riparare i componenti interni di una valvola del gas. Se la valvola perde o non si chiude, sostituire immediatamente l'intera unità.

Ambiente: mantenere l'area della valvola deviatrice a Y priva di sostanze chimiche corrosive o accumuli di umidità elevata, che nel tempo possono deteriorare il corpo in ottone o le guarnizioni dello stelo.

Protocollo di emergenza: In caso di fuga di gas, chiudere immediatamente la valvola principale a monte, evacuare l'area e contattare i servizi di emergenza.
