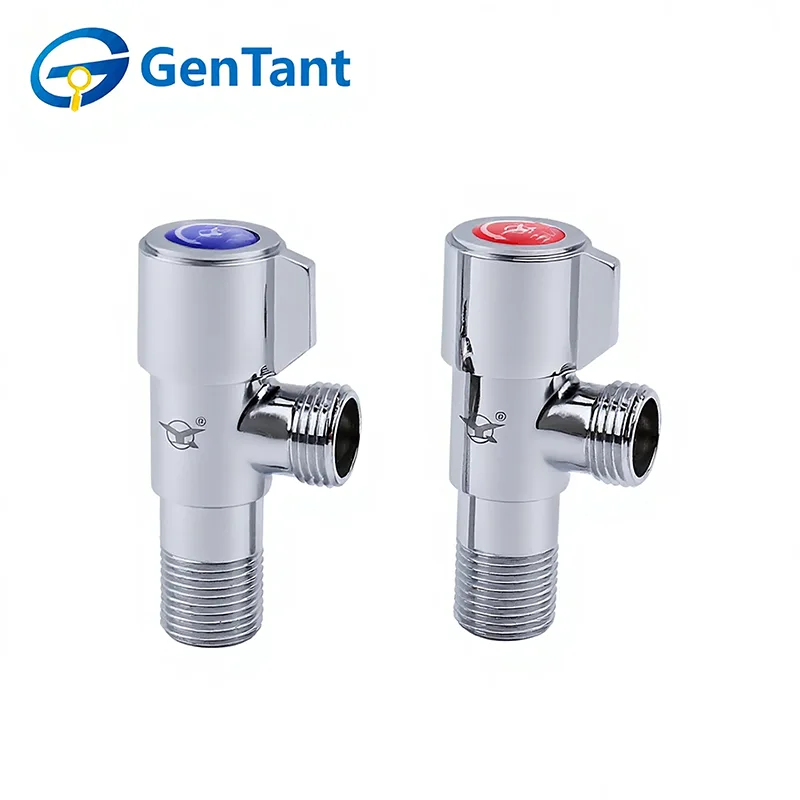

Valvola ad angolo a un quarto di giro

Le valvole ad angolo a un quarto di giro sono ampiamente utilizzate nei sistemi di controllo di fluidi e gas per aprire o interrompere rapidamente il flusso con una semplice rotazione di 90 gradi, fornendo una risposta rapida, una tenuta affidabile e un funzionamento semplice. Il design del corpo angolato consente un'installazione efficiente in spazi limitati e aiuta a cambiare la direzione del flusso mantenendo prestazioni stabili.

Caratteristica e applicazione del prodotto

Le valvole ad angolo a un quarto di giro sono dotate di un meccanismo con sede a sfera che consente l'arresto immediato del flusso con una semplice rotazione di 90 gradi. La loro caratteristica principale è l'orientamento a 90 gradi, che semplifica i collegamenti tra tubi a parete e tubi flessibili in spazi ristretti. Sono ampiamente applicati nei bagni e nelle cucine residenziali per WC, lavandini e rubinetti. Il resistente corpo in ottone e la guarnizione affidabile forniscono agli installatori una soluzione duratura e senza perdite.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,0 MPa

Mezzo di lavoro: acqua, gas non corrosivi e non infiammabili

Temperatura di funzionamento: -10°C ≤ T ≤ 90°C

La filettatura è conforme allo standard ISO 228

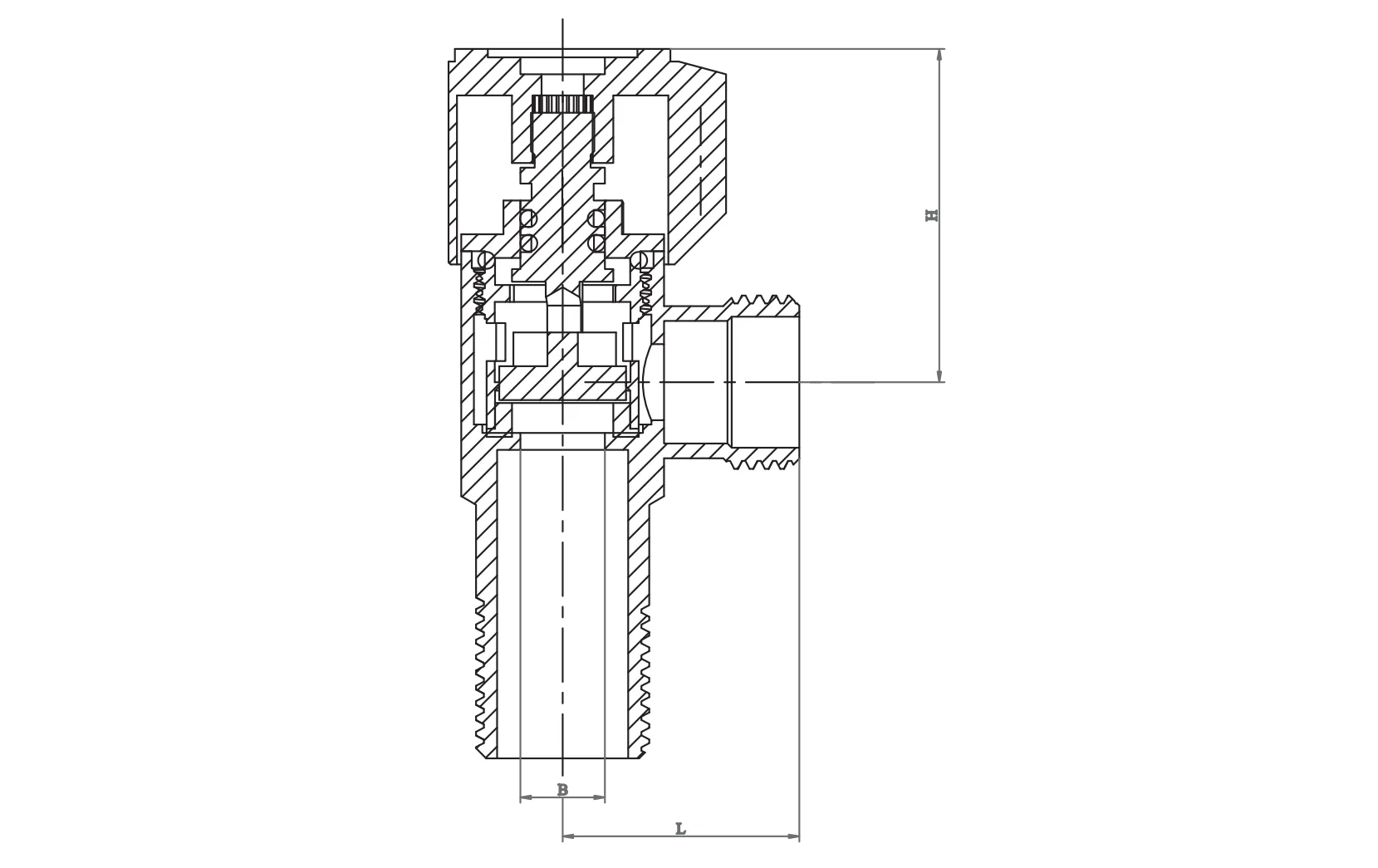

Dimensione del prodotto

Linee guida per l'installazione

Installazione professionale: le valvole ad angolo a un quarto di giro devono essere installate da tecnici del gas certificati. Assicurarsi che l'alimentazione del gas sia chiusa e che l'area di lavoro sia ben ventilata.

Integrità della filettatura: utilizzare solo nastro in PTFE classificato per gas (tipicamente giallo) o sigillante per tubi specializzato. Applicare il sigillante solo alle filettature maschio, assicurandosi che non entri materiale in eccesso nel corpo della valvola per ostruire la tenuta.

Gestione della coppia: utilizzare una chiave adeguata sull'estremità della valvola più vicina al tubo. Non serrare eccessivamente, poiché una forza eccessiva può rompere il corpo della valvola o danneggiare le sedi interne, causando perdite pericolose.

Test di tenuta: dopo l'installazione, non utilizzare mai una fiamma per verificare la presenza di perdite. Applicare una soluzione cercafughe certificata o acqua saponata su tutte le giunzioni; le bolle indicano una perdita che deve essere corretta immediatamente.

Istruzioni per l'uso

Funzione: le valvole ad angolo a un quarto di giro sono destinate esclusivamente al servizio on/off. Devono rimanere nella posizione completamente aperta o completamente chiusa. L'apertura parziale può causare l'erosione della sede e il cedimento della tenuta.

Posizione della maniglia: la maniglia funge da indicatore visivo. Quando la maniglia è parallela al tubo la valvola è APERTA; quando è perpendicolare è CHIUSO.

Funzionamento manuale: queste valvole sono progettate per il funzionamento manuale. Non utilizzare strumenti o "barre imbroglioni" per girare la maniglia. Se una valvola è difficile da azionare, probabilmente richiede la sostituzione.

Ispezione e manutenzione

Controlli periodici: ispezionare le valvole ad angolo a un quarto di giro almeno due volte l'anno per rilevare eventuali segni di corrosione, danni alla maniglia o odori di gas. Azionare periodicamente la valvola (Apertura/Chiusura) per garantire che la sfera non si blocchi.

Divieto di smontaggio: a causa delle tolleranze critiche di sicurezza, non tentare di smontare o riparare i componenti interni di una valvola del gas. Se la valvola perde o non si chiude, sostituire immediatamente l'intera unità.

Ambiente: mantenere l'area della valvola priva di sostanze chimiche corrosive o accumuli di umidità elevata, che nel tempo possono deteriorare il corpo in ottone o le guarnizioni dello stelo.

Protocollo di emergenza: In caso di fuga di gas, chiudere immediatamente la valvola principale a monte, evacuare l'area e contattare i servizi di emergenza.
