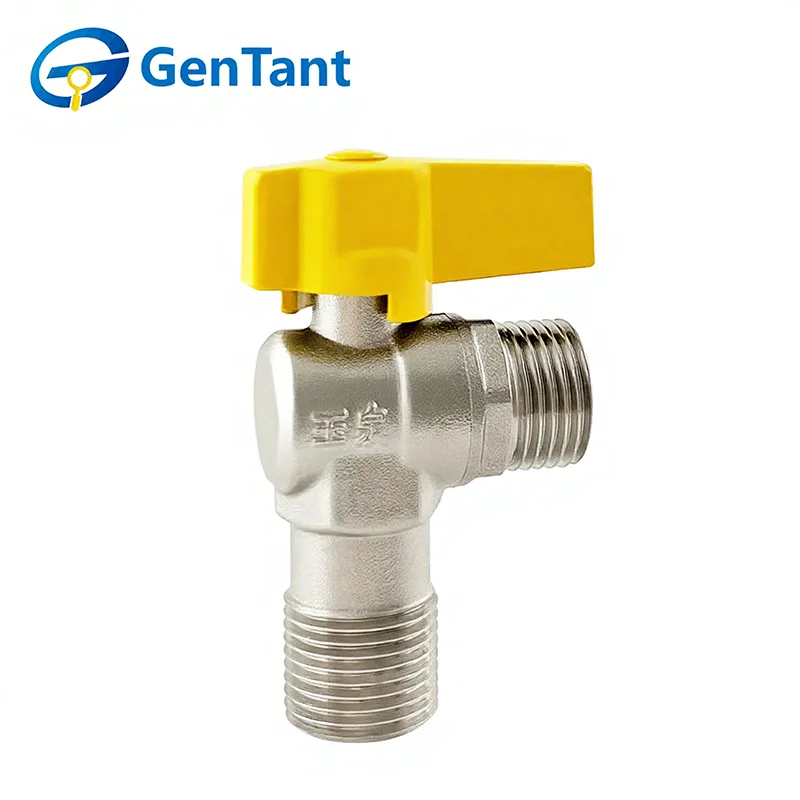

Valvola a sfera ad angolo per gas

Le valvole a sfera ad angolo del gas sono dispositivi di controllo essenziali utilizzati nei sistemi di gasdotti per arrestare o regolare il flusso di gas laddove è richiesto un cambiamento nella direzione del flusso. Caratterizzate da un design del corpo angolato e da un meccanismo a sfera di precisione, queste valvole offrono funzionamento rapido, tenuta ermetica e prestazioni affidabili, rendendole adatte per applicazioni di gas residenziali, commerciali e industriali.

Caratteristica e applicazione del prodotto

Le valvole a sfera ad angolo per gas presentano una configurazione ingresso-uscita di 90 gradi, che le rende la soluzione perfetta per installazioni salvaspazio in angoli stretti. La loro caratteristica principale è il corpo angolato compatto, che elimina la necessità di raccordi a gomito aggiuntivi, riducendo manodopera e punti di perdita. Questi sono ampiamente applicati nei collegamenti di caldaie murali residenziali e collegamenti di stufe a gas, fornendo una finitura pulita e professionale per gli installatori di elettrodomestici.

Parametro del prodotto

Specifica tecnica

Pressione nominale: 1,6 MPa

Mezzo di funzionamento: gas di città domestico, gas naturale, gas di petrolio liquefatto (GPL)

Temperatura di funzionamento: -10°C ≤ T ≤ 80°C

La filettatura è conforme allo standard ISO 228

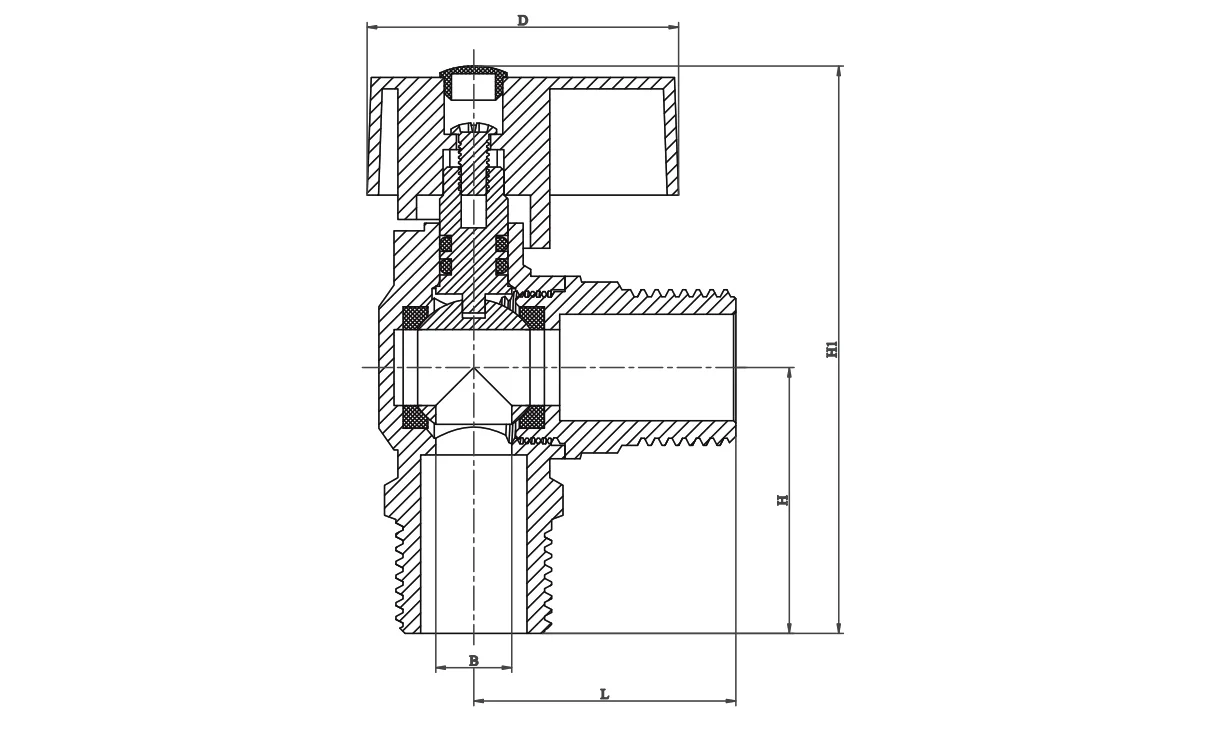

Dimensione del prodotto

Linee guida per l'installazione

Installazione professionale: le valvole a sfera ad angolo del gas devono essere installate da tecnici del gas certificati. Assicurarsi che l'alimentazione del gas sia chiusa e che l'area di lavoro sia ben ventilata.

Integrità della filettatura: utilizzare solo nastro in PTFE classificato per gas (tipicamente giallo) o sigillante per tubi specializzato. Applicare il sigillante solo alle filettature maschio, assicurandosi che non entri materiale in eccesso nel corpo della valvola per ostruire la tenuta.

Gestione della coppia: utilizzare una chiave adeguata sull'estremità della valvola più vicina al tubo. Non serrare eccessivamente, poiché una forza eccessiva può rompere il corpo della valvola o danneggiare le sedi interne, causando perdite pericolose.

Test di tenuta: dopo l'installazione, non utilizzare mai una fiamma per verificare la presenza di perdite. Applicare una soluzione cercafughe certificata o acqua saponata su tutte le giunzioni; le bolle indicano una perdita che deve essere corretta immediatamente.

Istruzioni per l'uso

Funzione: le valvole a sfera ad angolo per gas sono destinate esclusivamente al servizio on/off. Devono rimanere nella posizione completamente aperta o completamente chiusa. L'apertura parziale può causare l'erosione della sede e il cedimento della tenuta.

Posizione della maniglia: la maniglia funge da indicatore visivo. Quando la maniglia è parallela al tubo la valvola è APERTA; quando è perpendicolare è CHIUSO.

Funzionamento manuale: queste valvole a sfera ad angolo per gas sono progettate per il funzionamento manuale. Non utilizzare strumenti o "barre imbroglioni" per girare la maniglia. Se una valvola è difficile da azionare, probabilmente richiede la sostituzione.

Ispezione e manutenzione

Controlli periodici: ispezionare le valvole almeno due volte l'anno per rilevare eventuali segni di corrosione, danni alla maniglia o odori di gas. Azionare periodicamente la valvola (Apertura/Chiusura) per garantire che la sfera non si blocchi.

Divieto di smontaggio: a causa delle tolleranze critiche di sicurezza, non tentare di smontare o riparare i componenti interni di una valvola del gas. Se la valvola perde o non si chiude, sostituire immediatamente l'intera unità.

Ambiente: mantenere l'area della valvola priva di sostanze chimiche corrosive o accumuli di umidità elevata, che nel tempo possono deteriorare il corpo in ottone o le guarnizioni dello stelo.

Protocollo di emergenza: In caso di fuga di gas, chiudere immediatamente la valvola principale a monte, evacuare l'area e contattare i servizi di emergenza.
