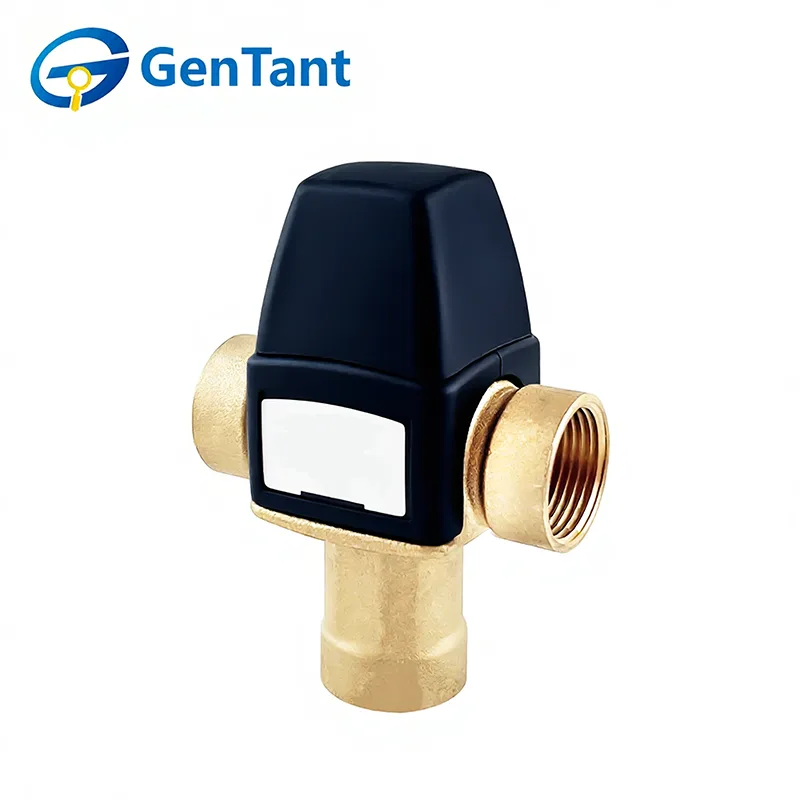

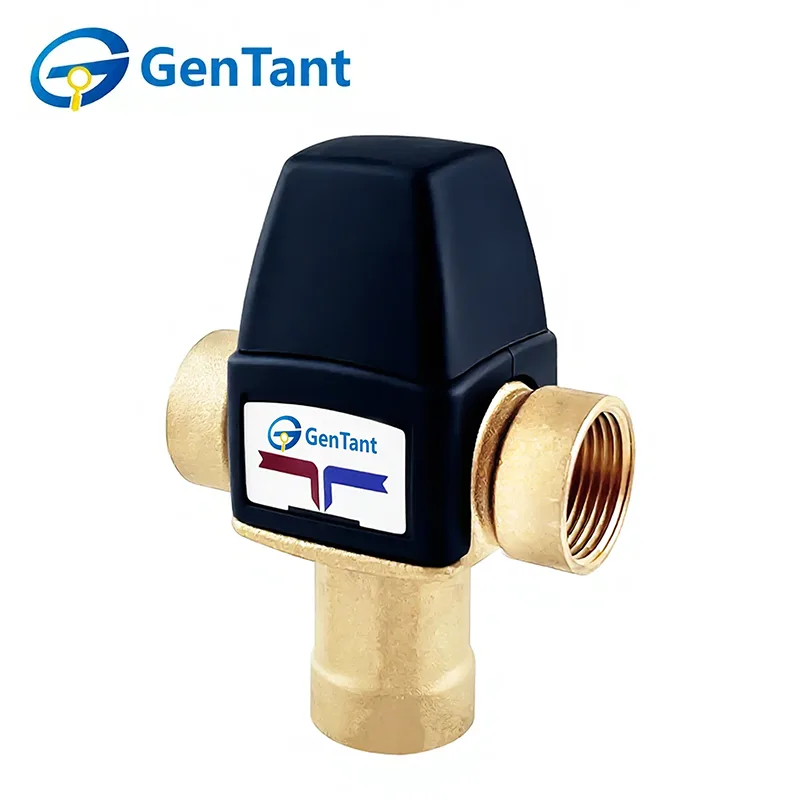

Valvola Miscelatrice Termostatica Con Uscita Acqua Di Fondo
GenTant, un produttore professionale di valvole di controllo della temperatura da oltre due decenni, fornisce valvole miscelatrici termostatiche di precisione con uscita dell'acqua inferiore a livello globale. Ti invitiamo a rivedere i nostri dati tecnici, richiedere campioni o discutere le tue esigenze applicative per acquistare soluzioni affidabili ed economicamente vantaggiose per i tuoi progetti.
Le nostre robuste valvole (utilizzando ottone CW617N) miscelano automaticamente l'acqua calda e fredda per garantire temperature sicure e stabili per l'acqua calda sanitaria (ACS) e i sistemi di riscaldamento a pavimento, prevenendo efficacemente i rischi di scottature. Progettata per un'elevata precisione (±2℃） e durata), la valvola miscelatrice termostatica GenTant con uscita dell'acqua inferiore è specificata dagli ingegneri di tutto il mondo.
Caratteristica e applicazione del prodotto
1.1. La valvola miscelatrice termostatica GenTant con uscita acqua inferiore è progettata per mantenere una determinata temperatura del liquido nei sistemi di acqua calda sanitaria (ACS) e nei sistemi di riscaldamento a pavimento.
1.2. I miscelatori termostatici sono dotati di un sistema di sicurezza contro le scottature con acqua bollente (la valvola chiude il flusso del liquido miscelato in assenza di acqua fredda).
1.3. La temperatura costante dell'acqua miscelata viene impostata tramite la manopola di regolazione della valvola entro l'intervallo di temperatura stabilito.
specifiche tecniche
|
NO |
Caratteristica |
Valore |
|
1 |
Temperatura massima del fluido di lavoro, °С |
95 |
|
2 |
Pressione massima di esercizio, bar |
10 |
|
3 |
Pressione differenziale massima, bar |
2 |
|
4 |
Precisione, °С |
±2 |
|
5 |
Intervallo di temperatura, °С |
30-65 |
|
6 |
Mezzo di lavoro |
Acqua, soluzione acquosa di glicoli con concentrazione fino al 40% |
|
7 |
Pressione di esercizio consigliata, bar |
1-5 |
|
8 |
Diametro nominale, mm |
15-20 |
|
9 |
Portata nominale, m³/h |
1,8 -2,0 |
Design e materiali del prodotto
Miscelatore termostatico con uscita acqua di fondo (filettatura femmina)
|
№ |
Nome dell'articolo |
Quantità, pz |
Materiale |
|
1 |
Corpo valvola |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Pistone |
1 |
CW617N |
|
4 |
Termoelemento |
1 |
H62+CW617N+S304 |
|
5 |
Primavera |
1 |
S304-WPB |
|
6 |
Vite di regolazione |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Primavera |
1 |
S304-WPB |
|
9 |
Gambo |
1 |
CW617N |
|
10 |
Guida allo stelo |
1 |
CW617N |
|
11 |
Sede della valvola |
1 |
CW617N |
|
12 |
Anello di ritenzione |
1 |
S304 |
|
13 |
Corpo valvola |
1 |
NYLON |
|
14 |
Manopola di regolazione |
1 |
NYLON |
|
15 |
Cappuccio protettivo |
1 |
NYLON |
|
16 |
Adesivo |
1 |
- |
|
17 |
Adesivo |
1 |
- |

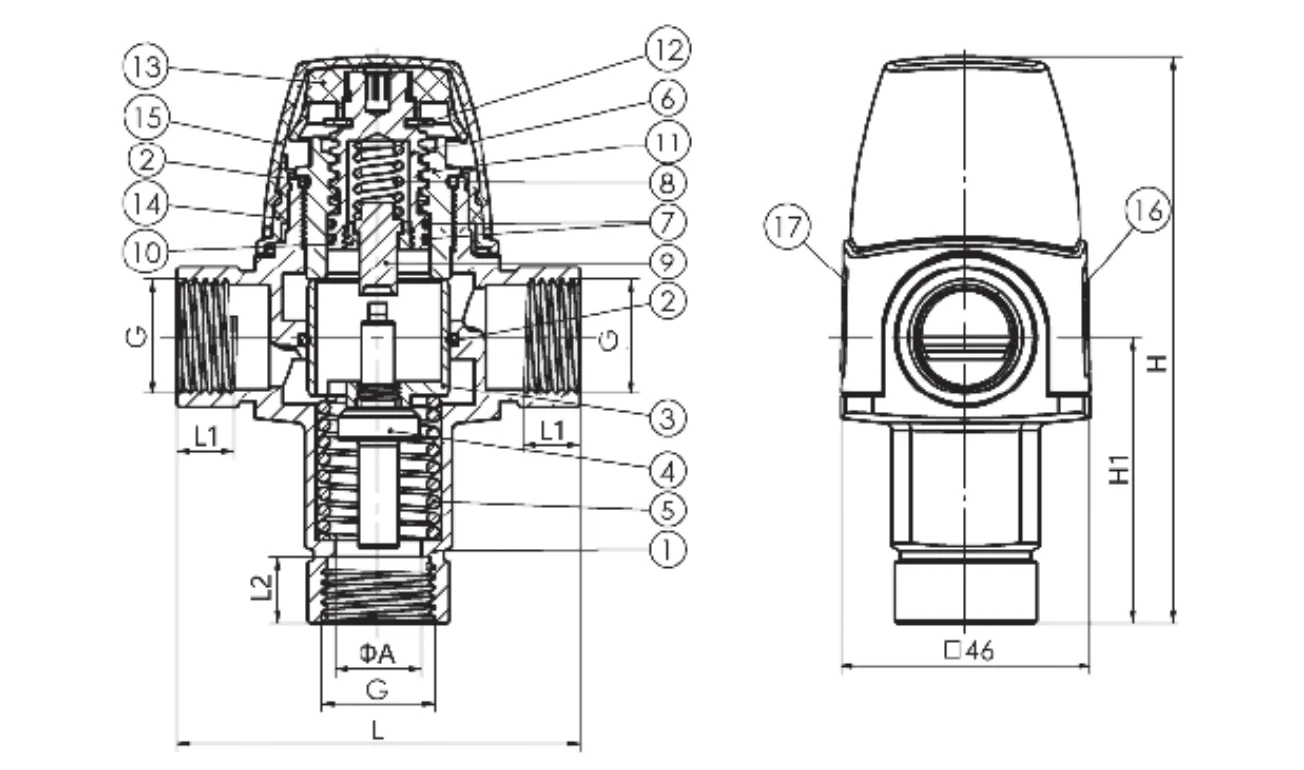

Dimensioni
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Peso, gr |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Miscelatore termostatico con uscita acqua di fondo (filettatura maschio)
|
№ |
Nome dell'articolo |
Quantità, pz |
Materiale |
|
1 |
Corpo valvola |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Pistone |
1 |
CW617N |
|
4 |
Termoelemento |
1 |
H62+CW617N+S304 |
|
5 |
Primavera |
1 |
S304-WPB |
|
6 |
Vite di regolazione |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Primavera |
1 |
S304-WPB |
|
9 |
Gambo |
1 |
CW617N |
|
10 |
Guida allo stelo |
1 |
CW617N |
|
11 |
Sede della valvola |
1 |
CW617N |
|
12 |
Anello di ritenzione |
1 |
S304 |
|
13 |
Corpo valvola |
1 |
NYLON |
|
14 |
Manopola di regolazione |
1 |
NYLON |
|
15 |
Cappuccio protettivo |
1 |
NYLON |
|
16 |
Adesivo |
1 |
- |
|
17 |
Adesivo |
1 |
- |
Dimensioni
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Peso, gr |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Istruzioni di installazione e funzionamento
3.1. Per garantire il corretto funzionamento del miscelatore termostatico è necessario assicurarsi che non siano presenti contaminanti nella tubazione prima dell'installazione. Si consiglia di installare un filtro in ingresso al sistema.
3.2. Il corpo del mixer indica (vedi figura sotto):
ingresso acqua calda con colore rosso;
ingresso acqua fredda di colore blu;
uscita acqua mista con rosso-blu.

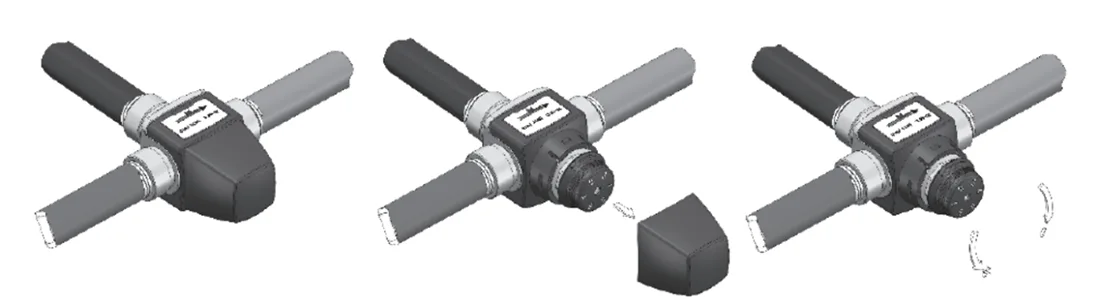

3.3. La temperatura dell'acqua all'uscita del miscelatore termostatico viene impostata tramite la manopola di regolazione secondo la tabella seguente.
|
Posizione della maniglia |
Temperatura di miscelazione, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Non è consentito l'uso di chiavi a leva durante l'installazione della valvola.
3.5. I collegamenti filettati devono essere realizzati utilizzando FUM (materiale sigillante fluoroplastico) o filo di poliammide idraulico come materiali sigillanti.
3.6. Nell'installazione della valvola non superare i valori di coppia indicati in tabella:
|
Filo, pollice |
Coppia massima (filettatura), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

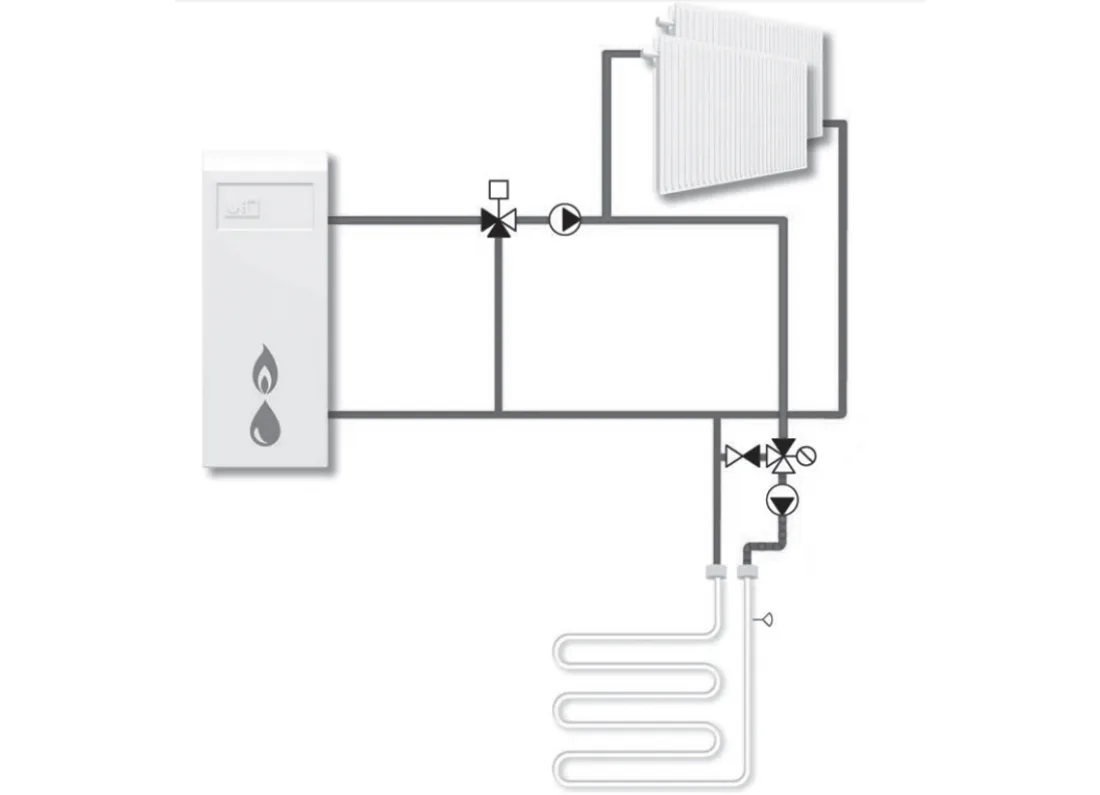

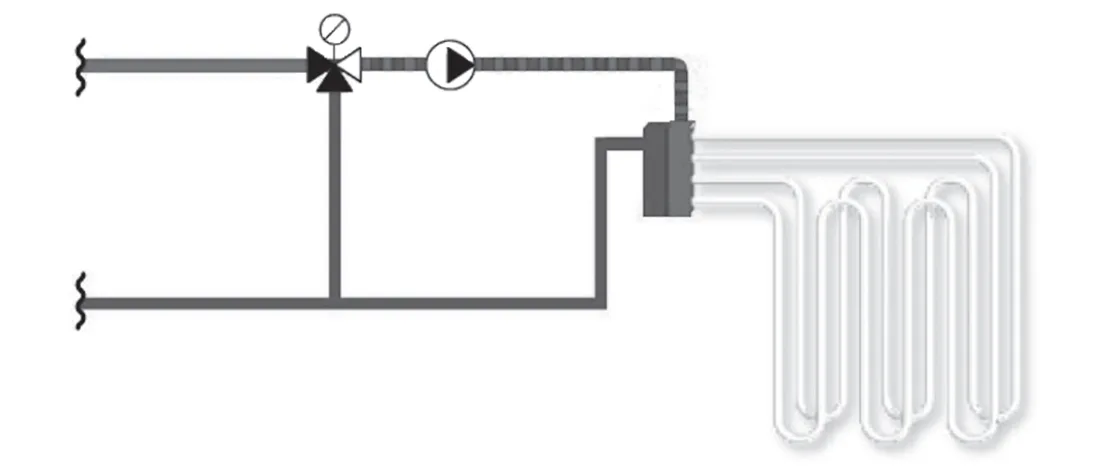

3.7. Esempi di schemi di installazione per ACS (acqua calda sanitaria) e riscaldamento mediante miscelatori termostatici:
Esempio 1
Esempio 2

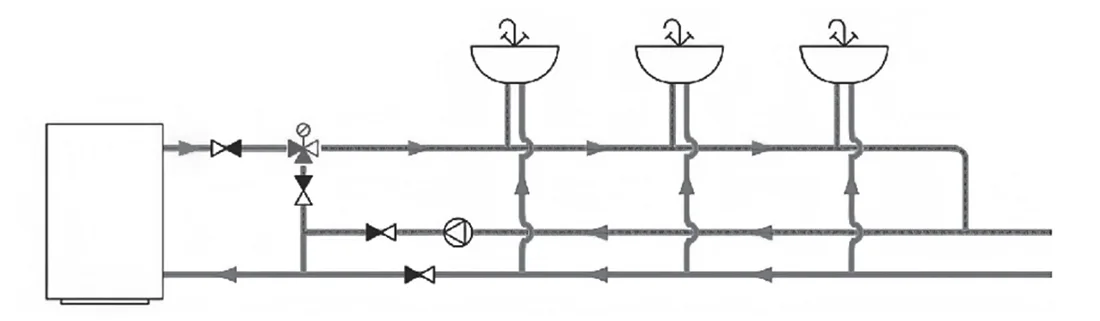

Esempio di ACS
Funzionamento e manutenzione tecnica
4.1. Il miscelatore termostatico deve essere azionato alla pressione e temperatura specificate nella tabella delle caratteristiche tecniche.
4.2. La riparazione e la sostituzione della valvola sono consentite solo dopo aver scaricato il fluido termovettore.
