Valvola di controllo della pressione differenziale

Progettate per garantire precisione e durata, le valvole GenTant sono facili da integrare, il che le rende la scelta preferita da ingegneri e project manager in tutto il mondo. Ci impegniamo a fornire un servizio eccezionale e soluzioni personalizzate, offrendo prodotti di alta qualità a prezzi ragionevoli per i grossisti. Ti invitiamo a richiedere la documentazione tecnica, esplorare la nostra diversificata gamma di prodotti e consultare il nostro team per soddisfare le esigenze del tuo progetto. Collabora con GenTant per migliorare le prestazioni e la longevità del tuo sistema.

Caratteristica e applicazione del prodotto

La valvola di controllo della pressione differenziale è progettata per sistemi idronici a circuito chiuso per mantenere automaticamente una pressione differenziale costante tra le linee di alimentazione e di ritorno. Rispondendo proporzionalmente alle variazioni di flusso, stabilizza la pressione del sistema, previene un'eccessiva velocità del flusso ed elimina efficacemente il rumore del tubo. La valvola funziona in combinazione con una valvola di bilanciamento statico tramite tubi di impulso in rame, garantendo una precisa regolazione del flusso e un bilanciamento della pressione. La sua struttura robusta con rating di pressione PN16 garantisce affidabilità a lungo termine. La valvola supporta orientamenti di installazione flessibili, offre memoria del setpoint e consente l'isolamento parziale senza disturbare altri componenti del sistema, garantendo efficienza energetica e migliore comfort termico.

Le valvole di controllo della pressione differenziale sono ampiamente utilizzate nei sistemi HVAC a flusso variabile come le reti di circolazione dell'acqua refrigerata e dell'acqua calda. Sono ideali per applicazioni che coinvolgono valvole di controllo termostatico, ventilconvettori e diramazioni terminali in cui si verificano frequenti cambiamenti di flusso. Mantenendo stabile la pressione differenziale tra le diramazioni, la valvola migliora la stabilità del sistema, riduce i tempi di messa in servizio e garantisce un funzionamento silenzioso ed efficiente in edifici commerciali, complessi residenziali, ospedali e strutture industriali.

I suoi casi d'uso principali includono:

Sistemi di teleriscaldamento e montanti: utilizzati per stabilizzare la pressione tra diverse zone o montanti verticali in edifici di grandi dimensioni, prevenendo fluttuazioni di flusso causate dall'apertura o chiusura di altri rami.

Sistemi di caldaia a condensazione: protegge la caldaia mantenendo le condizioni di pressione necessarie per ottimizzare l'efficienza di condensazione e garantire una portata stabile attraverso lo scambiatore di calore.

Sistemi combinati di calore ed elettricità (CHP): regola la pressione tra le linee di alimentazione e di ritorno per garantire che l'unità di cogenerazione funzioni entro i suoi parametri idraulici ottimali, prevenendo traboccamenti o pressione insufficiente.

Parametro del prodotto (specifica)

Intervallo di temperatura: da -5 a 110°C

Pressione massima di esercizio: 16 bar

Pressione differenziale massima: 2 bar

Pressione differenziale massima sulla membrana: 6 bar

Intervallo di impostazione: 5–30 kPa (50–300 mbar)

Precisione: ±15%

Tubo a impulsi in rame: 1/8" × 1/8" × 1 m (con adattatore/boccola da 1/4")

Tipo di connessione filettata

DN15(1/2＂),DN20(3/4＂),DN25(1＂)

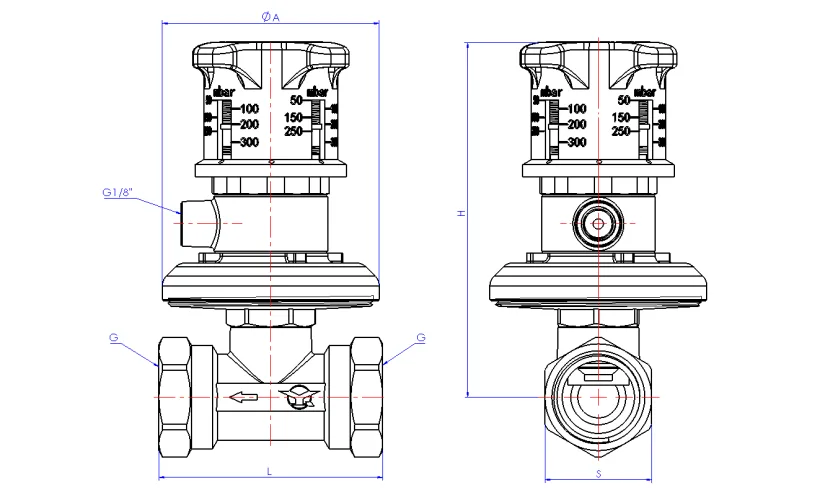

Dimensione del prodotto

Linee guida operative

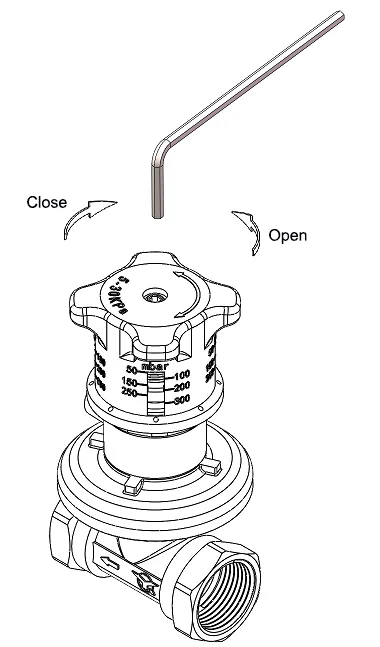

Operazione di chiusura della valvola

Utilizzando una chiave a brugola da 3 mm (chiave esagonale), inserirla nella presa esagonale al centro del volantino. Ruotarlo in senso orario per spostare l'otturatore della valvola interna e chiudere il canale di flusso.

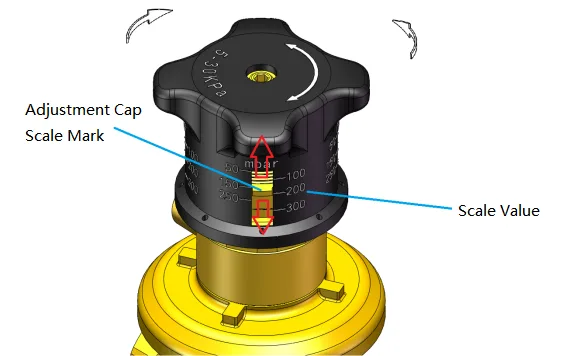

Operazione di regolazione della pressione differenziale

Ruotare manualmente il volantino di regolazione per spostare il cappuccio di regolazione interno verso l'alto o verso il basso. Allineare il tappo al valore di scala desiderato sul volantino; i valori della scala sono tarati in mbar.
