Valvola di bilanciamento con blocco digitale

Una capacità chiave è lo sviluppo dei prodotti OEM dei clienti, offrendo soluzioni su misura attraverso servizi OEM/ODM dedicati. Costruita con materiali di prima qualità e produzione avanzata, ogni valvola è dotata di un meccanismo di bloccaggio sicuro che impedisce regolazioni non autorizzate, garantendo stabilità e prestazioni durature del sistema.

Esportate in tutto il mondo, le valvole GenTant godono della fiducia di distributori, integratori di sistemi e appaltatori per applicazioni in edifici commerciali e complessi residenziali. Forniamo forniture affidabili, prezzi competitivi e supporto tecnico completo, rendendoci un partner ideale per gare d'appalto di progetti, appalti di massa e cooperazione a lungo termine.

Caratteristica e applicazione del prodotto

La valvola di bilanciamento con blocco digitale è una valvola di precisione in ottone progettata per la regolazione e la misurazione accurata del flusso nei sistemi HVAC e idronici. Il suo corpo a Y riduce la perdita di pressione, mentre le porte di prova integrate consentono agli strumenti digitali di misurare la pressione differenziale e calcolare il flusso in tempo reale. Il volantino regolabile consente una preimpostazione precisa e la funzione di blocco impedisce modifiche involontarie dopo la messa in servizio. Durevole, resistente alla corrosione e facile da installare, questa valvola è ampiamente utilizzata nei sistemi di riscaldamento, raffreddamento e acqua refrigerata di edifici commerciali, impianti industriali e progetti di energia distrettuale per garantire equilibrio idraulico, efficienza energetica e funzionamento stabile del sistema.

Parametro del prodotto (specifica)

Fluidi applicabili: Acqua, gas non corrosivi e non infiammabili

Intervallo di temperatura operativa: -10 ~ 100°C

Pressione massima di esercizio: 16 bar (1,6 MPa)

Le filettature sono conformi allo standard ISO 228

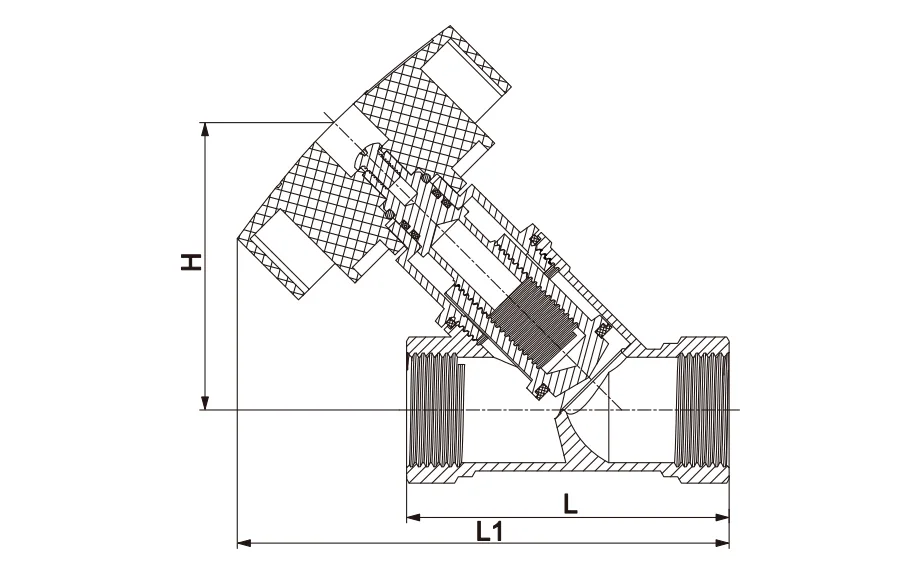

Dimensione del prodotto

Linee guida per l'installazione della valvola e istruzioni per l'impostazione del blocco della memoria

L'indicatore sul volantino della valvola deve essere rivolto in una direzione visibile al personale addetto alla messa in servizio. È necessario evitare ostruzioni davanti al giunto di prova della pressione sul corpo della valvola per garantire che uno strumento intelligente dedicato possa essere collegato per il rilevamento durante la messa in servizio.

La tubazione su cui è installata la valvola deve avere lo stesso diametro nominale.

Assicurarsi che non vi siano contaminanti nella tubazione e nella valvola prima dell'installazione.

Per proteggere la valvola da eventuali impurità, installare un filtro a monte della valvola.

Durante l'installazione, la direzione del flusso del fluido deve essere coerente con la direzione contrassegnata sul corpo della valvola.

La valvola può essere installata orizzontalmente o verticalmente.

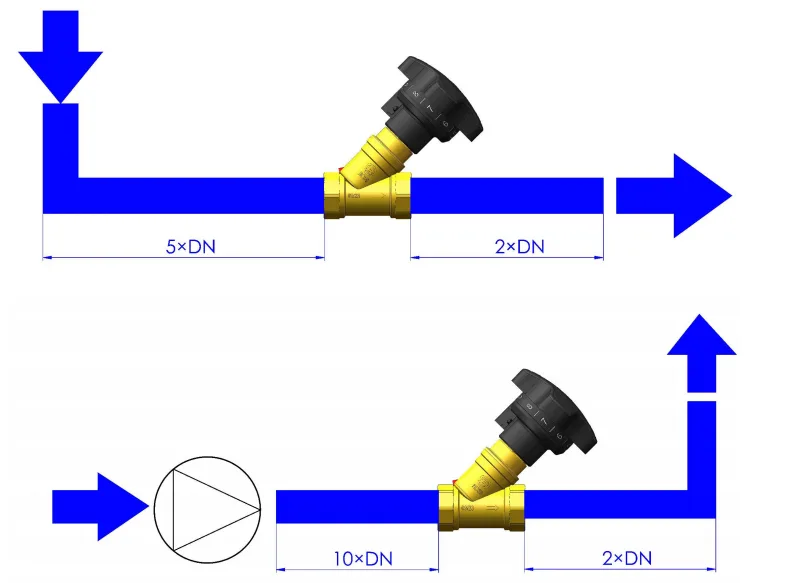

Se la valvola viene installata dopo un tratto di tubo curvo, si consiglia di mantenere al minimo il tratto di tubo diritto prima della valvola (la lunghezza è pari a 5 volte il diametro nominale della valvola).

Se prima della valvola è presente un circolatore (pompa), la lunghezza minima consigliata di tubo dritto è 10 volte il diametro nominale della valvola stessa.

Dopo la messa in servizio della valvola di bilanciamento con blocco digitale, per mantenere lo stato di equilibrio del sistema, l'apertura della valvola non deve essere modificata in modo casuale durante il normale funzionamento del sistema e, in particolare, il dispositivo di blocco dell'apertura non deve essere modificato.

Impostazione blocco memoria

La valvola è dotata di un dispositivo di memoria di posizione, rimuovere il cappuccio antipolvere e seguire questi passaggi per l'impostazione di bloccaggio richiesta:

1.Utilizzare un piccolo strumento nella piccola scanalatura tra il cappuccio antipolvere e il volantino, quindi estrarlo.

2.Inserire una chiave esagonale da 5 mm al centro del volantino e mantenere la rotazione nella posizione richiesta.

3.Rimettere il cappuccio antipolvere in posizione.
