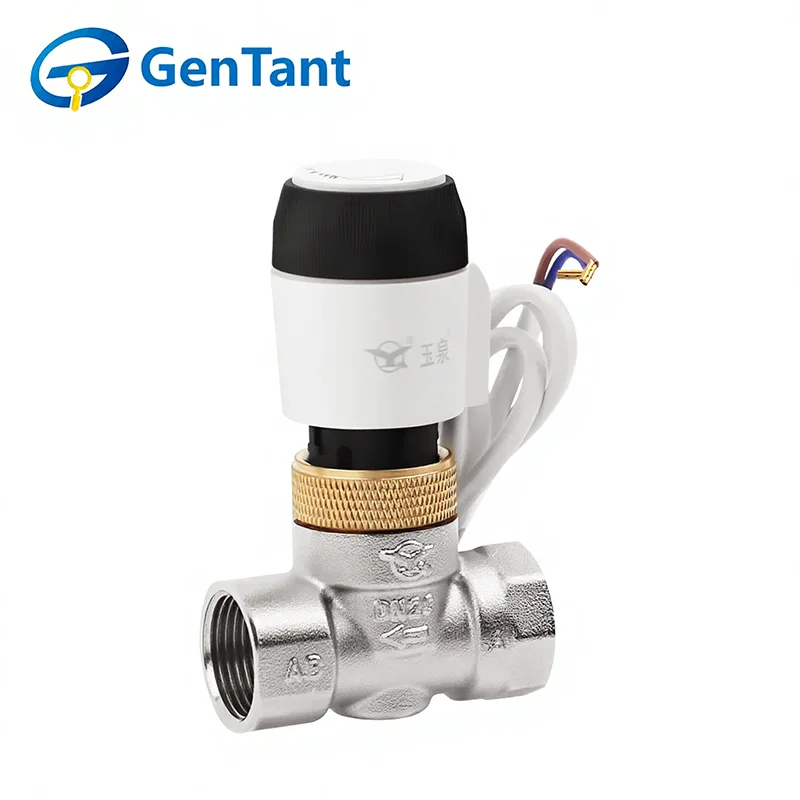

Valvola a globo motorizzata

Le valvole a globo motorizzate sono ampiamente utilizzate nei sistemi di controllo di fluidi e gas per regolare con precisione il flusso attraverso l'attuazione elettrica automatizzata, fornendo prestazioni di strozzamento precise, funzionamento stabile e capacità di arresto affidabile. La struttura della valvola a globo consente una regolazione precisa del flusso, rendendola ideale per applicazioni che richiedono un controllo preciso in sistemi industriali, commerciali ed energetici.

Caratteristica e applicazione del prodotto

Le valvole a globo motorizzate sono dotate di un attuatore elettrico a coppia elevata che aziona verticalmente un otturatore per fornire una strozzatura lineare precisa. A differenza delle valvole a sfera, il loro design consente una regolazione e modulazione precisa del flusso. Sono essenziali per le unità di trattamento dell'aria HVAC, i sistemi di riscaldamento a vapore e i refrigeratori su larga scala in cui il mantenimento di temperature specifiche è fondamentale. La loro struttura robusta garantisce prestazioni stabili ad alta pressione.

Parametro del prodotto

Caratteristiche Tecniche

Pressione nominale: 1,6 MPa

Mezzo di lavoro: acqua

Temperatura di funzionamento: -10°C ≤ T ≤ 100°C

La filettatura è conforme allo standard ISO228

Linee guida per l'installazione

1.Pulire e preparare accuratamente il sistema di tubazioni prima di installare la valvola.

2.Prima dell'installazione, rimuovere eventuali cappucci protettivi e ispezionare le porte della valvola e le superfici delle sedi per assicurarsi che siano pulite.

3.Fornire un supporto adeguato alla valvola per evitare sollecitazioni derivanti dal collegamento delle tubazioni.

4.Confermare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni di servizio previste.

5.Prima di mettere in servizio la valvola, eseguirne un ciclo completo da aperta a chiusa per verificarne il corretto funzionamento.

6.Dopo l'installazione, verificare che il dado premiguarnizioni sia serrato correttamente.

7. Per le valvole a globo motorizzate, si consiglia di installarle con lo stelo verticale e la maniglia di azionamento in alto.

Istruzioni per l'uso

Le valvole a saracinesca e a globo sono azionate manualmente. Ruotare la maniglia in senso antiorario per aprire e in senso orario per chiudere.

Ispezione e manutenzione

1. Generalmente non sono necessarie l'ispezione di routine e la manutenzione preventiva, a parte la regolazione occasionale della guarnizione dello stelo e il ciclo periodico della valvola da aperta a chiusa.

2.Se si verifica una perdita della baderna, serrare il dado premiguarnizione in senso orario di circa un quarto di giro, o fino all'arresto della perdita, per aumentare la pressione di tenuta sulla baderna dello stelo. Non reimballare mai una valvola mentre è sotto la pressione del sistema.

3.Quando si sostituisce lo stelo della valvola, sostituire anche il materiale di imballaggio.

Parti di ricambio

In condizioni operative normali, raramente sono necessarie parti di ricambio. I pezzi di ricambio consigliati per ciascun tipo di valvola includono:

Valvole a globo: Maniglia, dado maniglia, baderna, premistoppa, dado premistoppa, disco e sede.

Quando si ordinano le parti, fornire il numero della valvola, le dimensioni, la parte richiesta e l'età approssimativa.
